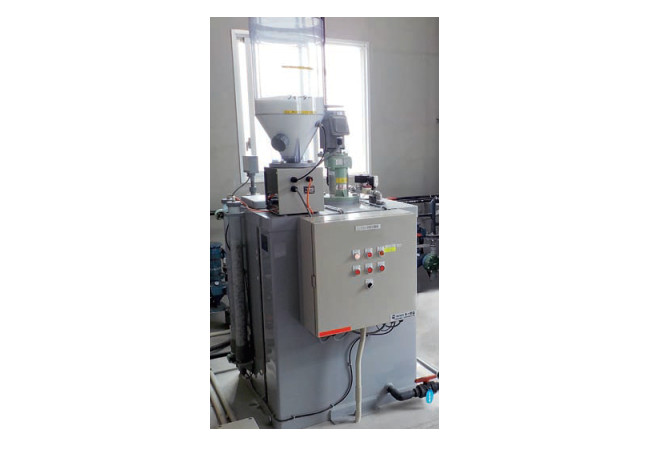

高分子・スクリューフィーダー式(C/PAD)

✔エア源がない場所にも設置可能
✔スクリューフィーダー方式による安定した供給が可能
✔設置条件に合わしたオリエンテーションのカスタマイズが可能

特長

●エアー源がない場所にも設置可能
●スクリューフィーダ方式による安定した供給
●長年PADで養われた安定した制御方式で安心楽々
●設置したその日から自動運転ができます
●設置条件に合わしたオリエンテーションのカスタマイズがOK
●1槽式による省スペース設計(屋内仕様)
●タンク材質は、PVC、SUS304、FRP製とバリエーション豊富
●シリカゲル+エアーポンプでドライエアーを作りホッパー内を除湿

<C/PAD-Q型:高精度流量比例タイプ>
パルス発信式流量計を装備し流量変動に対しても正確な粉の供給を行うことが出来ます。
粉体センサーを装備し粉のトラブルを未然に検知可能。

C/PAD-Q型
溶解濃度管理方法 パルス発信式流量計
粉体センサー 標準装備
供給器 C TAF2
撹拌機 中速型 プロペラ羽根
天板配置変更 可能

仕様

仕様/基本型式 C/PAD-8型 C/PAD-20型 C/PAD-40型
溶解能力 標準:80L/H 最大:160L/H 標準:200L/H 最大:400L/H 標準:400L/H 最大:800L/H
溶解貯槽容量 公称:200L 有効:160L 公称:500L 有効:400L 公称:1000L 有効:800L
適用ホッパー容量 8L、15L 15L、30L 30L、60L
撹拌機 0.2kW 0.4kW 0.75kW
フィーダ型式 CTAF2
濃度調整方式 パルス発信式流量計により流量比例方式
フィーダ能力 ワンショット当たり0.5から3gまで可変
給水圧力 MIN 0.1MPaG ~ MAX 0.7MPaG
電源 AC200V/200V/220V 50/60Hz
シリカゲル 2本搭載(1本予備) 1本にシリカゲル1kg
消費電力 300VA 650VA 1100VA
給水口径 Rc 1/2(15A)
液出口口径 20A 25A 32A

※溶解能力(L/H)は、2時間(標準溶解時間)1時間(最大溶解時間)を示す。
【使用条件】
●設置場所は屋内設置とするが地下や密閉された湿度の高い場所への設置はご遠慮下さい。
●異電圧仕様は一品仕様対応とする。
●溶解液の粘性は、最大500mP・sまでとする。
●シリカゲルは消耗品です。設置周辺環境によりシリカゲルの寿命は前後します。

型式

C/PAD Q 20 V 30 FN 20 5
[1] [2] [3] [4] [5] [6] [7]
[1] 溶解制御方式 Q/QX:流量比例制御方式
[2] 溶解槽容量 8:200L
20:500L
40:1000L
[3] 溶解槽材質 V:PVC 製
F:FRP 製
S:SUS304 製
[4] ホッパー容量 型式(容量) 8型 20型 40型
8(8L)
15(15L)
30(30L)
60(60L)
[5] オプション 無記号:なし
A:外部個別警報(無電圧出力) ※QXは標準装備
F:粉面センサー(粉面低下)
H:HH付(満水異常)
N:ノズル変更(位置、サイズ、追加)
O:オリエンテーション(天板、操作盤、液面計)
Z:その他特殊
[6] 電源電圧 20:AC200V
22:AC220V
38:AC380V
40:AC400V
41:AC415V
44:AC440V
[7] 周波数 5:50Hz
6:60Hz

外形寸法図

型式
C/PAD-
A B C D E F G H J K L M 製品質量
8V-8 755 590 499 1500 950 560 150 80 20A 40 1010 1/2 約80kg
8V-15 1640
20V-15 1000 850 760 1680 1010 820 200 80 25A 150 1070 1/2 約120kg
20V-30 1860
40V-30 1235 1090 1000 2000 1150 1060 300 100 30A 190 1210 1/2 約200kg
40V-60 2090

型式
C/PAD-
A B C D E F G H J K L M N 製品質量
8F-8 760 710 610 500 1490 950 570 150 80 20A 40 1010 1/2 約90kg
8F-15 1630
20F-15 1070 970 870 760 1690 1010 830 200 80 25A 150 1070 1/2 約170kg
20F-30 1870
40F-30 1310 1210 1110 1000 2010 1150 1070 300 100 32A 190 1210 1/2 約210kg
40F-60 2100

型式
C/PAD-
A B C D E F G H J K L M N 製品質量
8S-8 790 700 600 500 1490 950 560 150 80 20A 40 1010 1/2 約190kg
8S-15 1630
20S-15 1050 960 860 760 1680 1010 820 250 80 25A 150 1070 1/2 約240kg
20S-30 1860
40S-30 1390 1300 1200 1100 1860 1010 1160 300 100 32A 240 1070 1/2 約350kg
40S-60 1950

処理フロー
