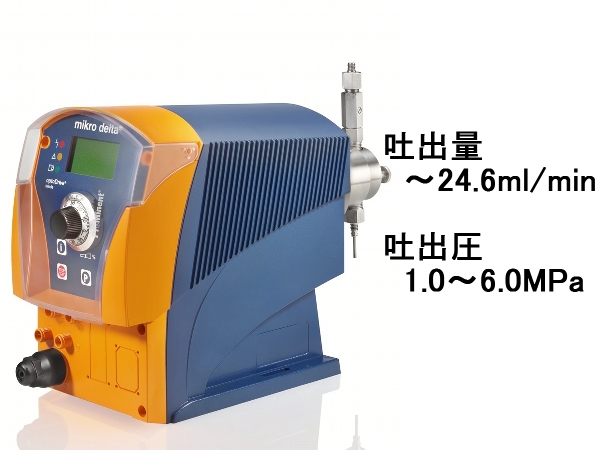

ミクロデルタ（微少）
✔ 電磁駆動の微小流量用プランジャー式定量ポンプ
✔ ストロークスピード制御「optoDrive®」搭載
✔ パルス・アナログ信号入力に対応
✔ フリー電源 100～230VAC 50/60 Hz
特徴
電磁駆動の微小流量用プランジャー式定量ポンプ
最小で内径1.15mmの極細チューブに対応し、1ストローク 24μl (0.0024ml)の極少量吐出の電磁駆動型プランジャー式定量ポンプです。
接液部はPTFE/SUS316Tiから選択、プランジャーはセラミックを採用し、耐薬品性に優れます。
ストロークスピード制御「optoDrive®」搭載
独自のソレノイド制御により、通常の吐出動作以外に、脈動を抑えた「断続注入」モードを搭載
また吸込においても高粘度薬品に対応した「HV」モードを搭載
パルス・アナログ信号入力に対応
手動運転：0～100spmのストローク数設定と0～100％のストローク長調節の2元調節により詳細な設定が可能
パルス信号運転：外部入力されたパルスに同期してポンプがストローク
アナログ信号運転：外部からの0/4-20mADCに応じてストローク数を比例制御
フリー電源 100～230VAC 50/60 Hz
設置場所を選ばないフリー電源仕様で、化学プラント～実験室まで幅広く対応
仕様
吐出量 ： 0.024～ 24.66 mL/min
吐出圧力 ： ～ 6.0 MPa
吐出再現精度 ： ±0.5％以下(メーカー推奨条件下ベース)
電源 ： 100～230VAC ±10% 50/60Hz
保護等級 ： IP65 屋内仕様
| ポンプサイズ | 吐出圧 | 最大吐出量 | 1ストローク量 | ストローク数 | プランジャー径 | PTFEチューブ 内径 × 外径 |
SUSチューブ 外径 |
質量 | |
|---|---|---|---|---|---|---|---|---|---|
| MPa | mL/h | mL/min | µl/str | spm | mm | mm | inch | kg | |
| 100150 TTT/TTG | 1.0 | 145 | 2.41 | 24.17 | 100 | 2.5 | 1.15 × 1.75 | – | 10 |
| 100600 TTT/TTG | 1.0 | 580 | 9.66 | 96.67 | 100 | 5.0 | 1.15 × 1.75 | – | 10 |
| 101500 TTT/TTG | 1.0 | 1,480 | 24.66 | 246.67 | 100 | 8.0 | 2.4 × 3.2 | – | 10 |
| 600150 SST/SSG | 6.0 | 145 | 2.41 | 24.17 | 100 | 2.5 | 1.15 × 1.75 | 1/16″ | 11 |
| 400600 SST/SSG | 4.0 | 580 | 9.66 | 96.67 | 100 | 5.0 | 1.15 × 1.75 | 1/16″ | 11 |
| 201500 SST/SSG | 2.0 | 1,480 | 24.66 | 246.67 | 100 | 8.0 | 2.4 × 3.2 | 1/8″ | 11 |
接液部材質
| 呼称 | ポンプヘッド | 吸込・吐出弁 | チャッキボール弁座/プランジャー | シール | プランジャーシール |
|---|---|---|---|---|---|
| TTT | PTFE+カーボン | セラミック | PTFE | PTFE | |
| TTG | PTFE+カーボン | セラミック | PTFE | PTFE+グラファイト | |
| SST | SUS316 Ti | セラミック | PTFE | PTFE | |
| SSG | SUS316 Ti | セラミック | PTFE | PTFE+グラファイト | |
オプション
＜外部出力リレー＞
警報信号(NO/NC)やストローク毎のページング信号の出力が可能
