エアーチャンバー(脈動防止)

製品説明
エアーチャンバーはポンプよりの脈動流を空気の圧縮性を利用し、ほぼ連続流に近くして、加速抵抗、オーバーフィーディング現象、配管の振動などを防止し、ダイヤフラム・ポンプ自身を長持ちさせることに役立ちます。エアーチャンバーを出来るだけ設置してください。空気の補充は必要です。

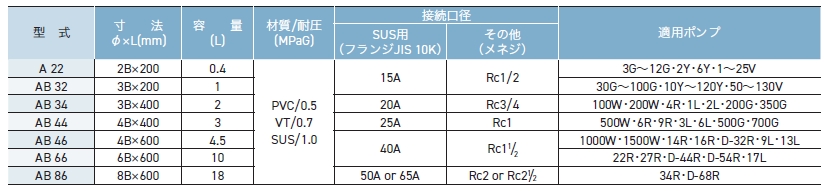

外形図・型式

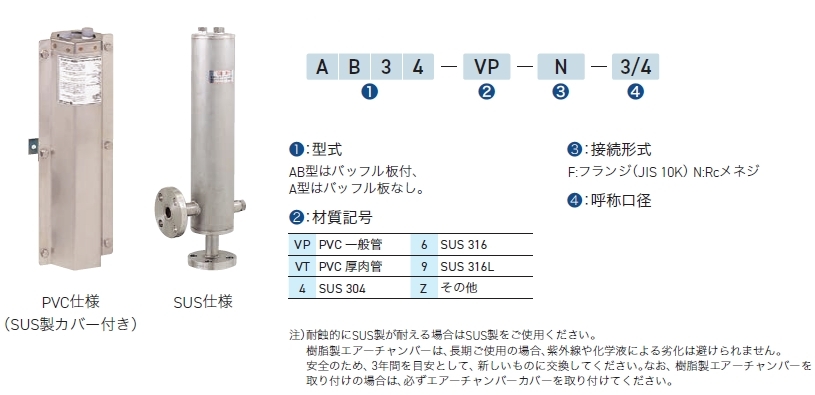

型番説明
A | B | 3 | 4 | – | VP | – | N | – | 3/4 |
---|---|---|---|---|---|---|---|---|---|
[1] | [2] | [3] | [4] |
[1] 型式 | AB型はバッフル板付、A型はバッフル板なし。 | |
---|---|---|
[2] 材質記号 | VP | PVC一般管 |
6 | SUS316 | |
VT | PVC厚肉管 | |
9 | SUS316L | |
4 | SUS304 | |
Z | その他 | |
[3] 接続形式 | F:フランジ(JIS 10K) N:Rcメネジ | |
[4] 呼称口径 | F:15A ~ 65A N:1/2 ~ 21/2 |
※耐蝕的にSUS製が耐える場合はSUS製をご使用ください。
樹脂製エアーチャンバーは、長期ご使用の場合、紫外線や化学液による劣化は避けられません。
安全のため、3年間を目安として、新しいものに交換してください。
尚、樹脂製エアーチャンバーを取り付けの場合は、必ずエアーチャンバーカバーを取り付けてください。
※PPなど他材質も別途製作します。お問い合わせください。

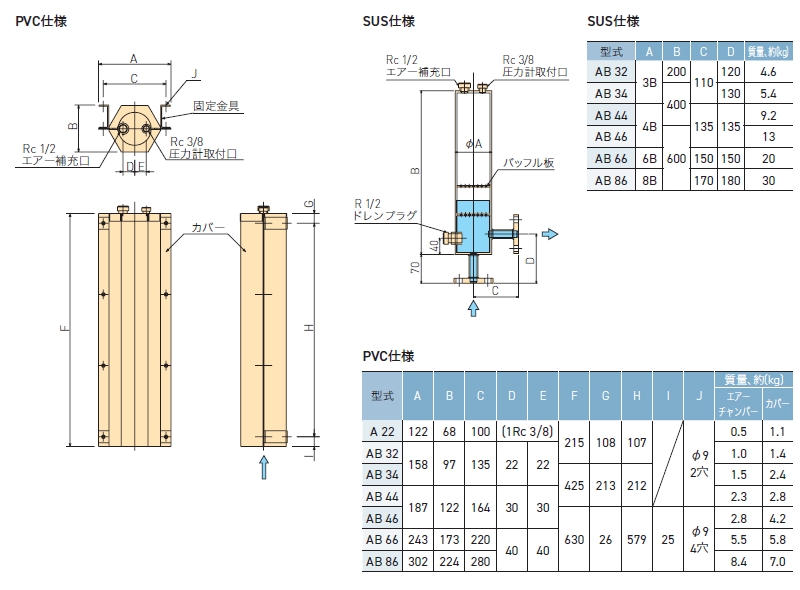

外形寸法図
