新世代ダイヤフラムポンプ

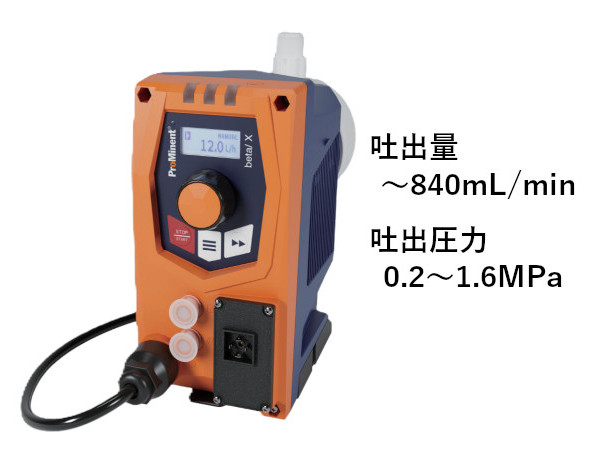

ベータXはステッピングモーター駆動の静音ダイヤフラムポンプです。
高精度な吐出量調整が可能で、直感的な操作性を備えています。
クイックホイールで簡単に調整でき、逆流防止機構で液体を一定方向に移送します。
初めての方でもスムーズに設定・運転可能なシンプル構造です。

ステッピングモーターを採用

脈動の低減と高いコントロール性能

シンプルで直感的な操作性

リックホイール＋LCD表示で流量（L/h）を直感的に設定可能
必要な吐出量を入力するだけ
ストローク長・ストローク数の調整不要

優れた設置性と視認性

クリックイン方式で、床置き・壁掛けどちらにも素早く設置可能
ステータスLEDで稼働・警告・エラーが遠くからでも確認可能

精度と信頼性の向上

調整幅1：600～5040、定量精度±1%（当社条件による）
接液部の材質はPVDFまたはSUSを使用

■ 電源電圧：単相100V～240V 50/60Hz
■ 平均消費電力：15W
■ 標準付属品：ホース3m、フート弁、注入弁
■ 保険等級：IP66相当
■ 対応粘度：0～1000ｍPas

吐出量タイプ
ベータX BTXB	下限設定	最大吐出量		最大吐出圧 [MPa]	ストローク数 [spm]	推奨ホース内径 （樹脂）	チューブ外径 （SST）	参考重量
	[ml/min]	[ml/min]	[L/h]					PV	SST
16006	0.17	100	6.0	1.6	0～200	4mm	6mm	2.4kg	2.9kg
07018	0.30	300	18	0.7	0～200	5～6mm	8mm	2.6kg	3.9kg
04028	0.47	460	27.6	0.4	0～200	5～6mm	8mm	2.6kg	4.0kg
02050	0.84	840	50.4	0.2	0～200	5～6mm	8mm	2.7kg	4.5kg

ヘッド材質/弁材質	PV：PVDF/PVDF　SS：ステンレス鋼
シール/ダイヤフラム材質	T：標準ダイヤフラム+PTFEシール M：vPTFEダイヤフラム+PTFEバルブ（PV・SS用)
吐出ヘッドバージョン	2：エア抜きバルブ有・バルブスプリング無（PV用）
電源仕様	U：【標準】AC100～240V 50/60Hz K：DC電源（12～24VDC）20W
ケーブル・プラグ	1：2ｍ オープンエンド 2：5ｍ オープンエンド 3：10m オープンエンド
モジュール	0：リレー無し 1：リレー 3-pin, 240V 1xチェンジオーバー接点 240V-8A（リレー常時閉） 4：リレー 4-pin, 24V 100mA 2xN/O 24V-100mA（1+ペーシングリレー常時開） A：0-24mA出力+リレー 2pin, 240V0, 1ADC（1+4-20mA出力として）
操作	0：マニュアル+コンタクト 3：マニュアル+コンタクト+アナログ入力 0/4-20mA

デジタル化・遠隔監視への対応

Bluetooth®/NFC連携でスマートフォン経由でプログラミングやデータ読み取りが可能

外部信号運転

パルス信号運転：外部からの無電圧パルス信号に従い運転
リモートON/OFF運転：外部からの無電圧の接点信号に従い、運転/停止
アナログ信号運転：外部からの4-20ｍA（0-20ｍA）に連動して運転

2段式レベルスイッチ入力

薬液タンクの液面を監視し、液面が低下した際、警告＋停止を行います

警報・ペーシングリレー

警報リレー：ポンプ故障、液面低下等の警報を出力します
ペーシングリレー：ポンプストローク毎に、無電圧の接点信号を出力します

カタログや取扱説明書はこちらからダウンロードしていただけます。　→　カタログ・取説ダウンロード
