SMFカセットタイプ（超精密膜）
水の高度処理に対する要求は、ますます高まっており、近年の膜ろ過により、砂ろ過では成しえない水の浄化を可能としました。
しかし、膜ろ過は高度な処理には適しますが、高負荷に対する弱点があります。
そこで高度処理の主役である膜を有効に機能させるために、空気洗浄が可能で高負荷に強い超精密膜（SMF）カセットを開発いたしました。
特長
特殊製膜により高フラックスを実現
清水透過流束16.6 m3/(m2・d)、0.2 MPa、25 ℃
水と空気の併用により優れた洗浄能力を実現
バブリングと透過水逆洗により、効果的な濁質排出を実現
クリプトスポジウムやレジオネラ除去が可能
SMF-PVDFは、公称孔径0.05 μmのため。飲料水の大敵であるクリプトスポジウムやジアルジアの除去、温浴施設やクーリングタワーの大敵であるレジオネラの除去が可能
用途
●水道・飲料用施設の除濁・感染対策
●温浴施設プールの循環ろ過
●RO膜装置の前処理
●無菌海水製造(水産加工)
※前処理が必要な場合もございます。

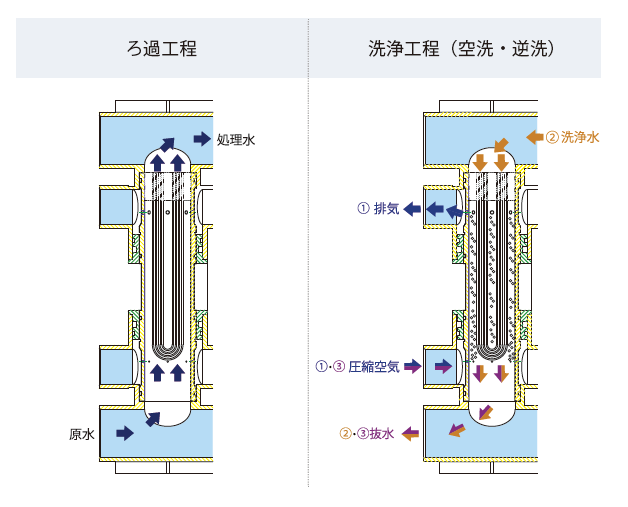

ろ過工程
中空糸の外側から内側へ原水が透過することにより処理水が得られます(外圧式全量ろ過方式)。
洗浄工程
エアーバブリングにより膜表面の汚れを剥離したのち、逆透過させた処理水を用いて細孔の汚れとともに押し流します。
標準洗浄方式
| 洗浄工程 | ①空洗30秒→②逆洗40秒→③抜水10秒 |
|---|---|
| 空洗風量 | ３Ｎm3/h（1カセットあたり） |
| 逆洗流量 | ろ過流量の1.5倍～2倍 |
| 洗浄頻度 | 30分に1回 |
仕様
| 型式 | SMF-PVDF | SMF-PS | |
|---|---|---|---|
| 膜材質 | PVDF（ポリフッ化ビニリデン） | PS(ポリスルホン） | |
| 公称孔径 | 0.05 μm | 0.1 μm | |
| 膜面積 | 2.2m2 | 3.1m2 | |
| ろ過方式 | 外圧全量ろ過方式 | ||
| 膜形状 カセット材質 |
中空糸状（キャピラリー型） ポリカーボネート |
||

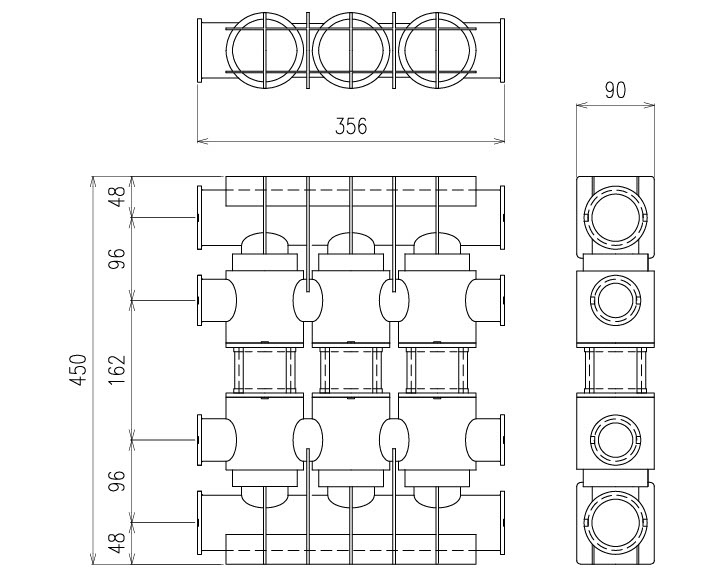

| カセット寸法 | W 356 mm × D 90 mm × H 450 mm | ||
| カセット質量 | （Dry）4 kg （Wet）8 kg | ||
| 接続仕様 | TS接続（25 A、40 A） | ||
| 使用条件 | 圧力 | 0 ～ 0.2 MPa | |
| 水温 | 5 ～ 40℃ | ||
| pH | 運転時 3 ～ 10 薬洗時 2 ～ 11 | ||
| 清水ろ過水量(m3/h)※1 | 1.52 | 2.2 | |
| 設計ろ過水量※2 (m3/h) 水温25℃時 |
浄水系 | 0.22 ～ 0.42 | 0.30 ～ 0.60 |
| 海水系※3 | 0.29 ～ 0.39 | ― | |
| プール循環水 | 0.28 ～ 0.55 | ― | |
※1 供給圧力0.2 MPa ・水温25 ℃での試験モジュールのろ過水量からの計算値です。
※2 ろ過水量は、原水水質・水温および供給圧力・逆洗条件等の運転条件により異なり、この値は目安の値です。設計時は、当社営業担当とご相談ください。 なお、実際の原水で膜ろ過試験を行うことにより正確な設計ろ過水量・逆洗条件等の運転条件を求めることができます。膜ろ過試験は、有償で承っております。
※3 砂ろ過などの前処理後の海水です。

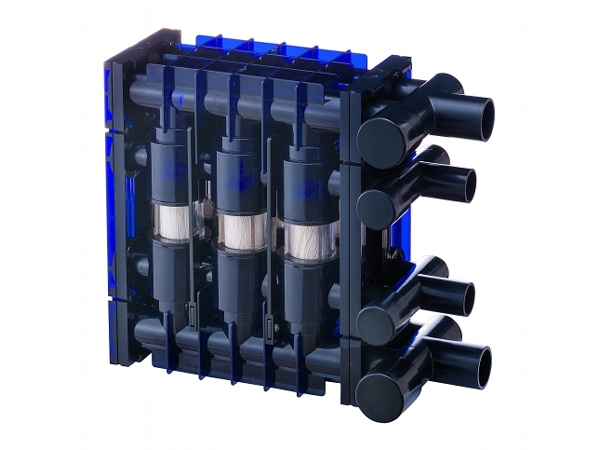

カセット接続方式

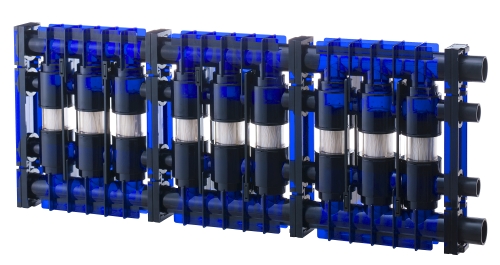

直列接続ブロック
カセットを直列もしくは並列で組み合わせることにより、色々なろ過水量に対応するシステムを構築することができます。
| 並列×直列数 | 1×1 | 2×1 | 3×1 | ||
|---|---|---|---|---|---|
| モジュール数（個）※1 | 1 | 2 | 3 | ||
| 設計ろ過水量※2 (m3/h) 水温25℃時 |
SMF-PVDF | 浄水系 | 0.22 ～ 0.42 | 0.44 ～ 0.84 | 0.66 ～ 1.26 |
| 海水系※3 | 0.29 ～ 0.39 | 0.58 ～ 0.78 | 0.87 ～ 1.17 | ||
| プール循環水 | 0.28 ～ 0.55 | 0.56 ～ 1.10 | 0.84 ～ 1.65 | ||
| SMF-PS | 浄水系 | 0.30 ～ 0.60 | 0.60 ～ 1.20 | 0.90 ～ 1.80 | |
| 概略寸法（mm） ※ノズル部なし |
W | 386 | 742 | 1,098 | |
| D | 195 | ||||
| H | 450 | ||||
並列接続ブロック
| 並列×直列数 | 1×2 | 2×2 | 3×2 | ||
|---|---|---|---|---|---|
| モジュール数（個）※1 | 2 | 4 | 6 | ||
| 設計ろ過水量※2 (m3/h) 水温25℃時 |
SMF-PVDF | 浄水系 | 0.44 ～ 0.84 | 0.88 ～ 1.68 | 1.32 ～ 2.52 |
| 海水系※3 | 0.58 ～ 0.78 | 1.16 ～ 1.56 | 1.74 ～ 2.34 | ||
| プール循環水 | 0.56 ～ 1.10 | 1.12 ～ 2.20 | 1.68 ～ 3.30 | ||
| SMF-PS | 浄水系 | 0.60 ～ 1.20 | 1.20 ～ 2.40 | 1.80 ～ 3.60 | |
| 概略寸法（mm） ※ノズル部なし |
W | 386 | 742 | 1,098 | |
| D | 195 | ||||
| H | 450 | ||||
※1 カセットの接続数を直列３列、並列２列（６カセット）以内としてください。
※2 ろ過水量は、原水水質・水温および供給圧力・逆洗条件等の運転条件により異なり、この値は目安の値です。
設計時は、当社営業担当とご相談ください。なお、実際の原水で膜ろ過試験を行うことにより正確な設計ろ過水量・逆洗条件等の運転条件を求めることができます。膜ろ過試験は、有償で承っております。
※3 砂ろ過などの前処理後の海水です。
※ 大容量の場合には【直列×並列＝３列×２列＝6カセット】をブロック単位とし【複数ブロック】でご利用ください。
※ ご注文時には、当社営業担当とカセットの型式・配列・運転条件についてお打ち合わせをお願いします。
※ カセットの数と配列に応じて【直列・並列】アクセサリーを同梱いたします。

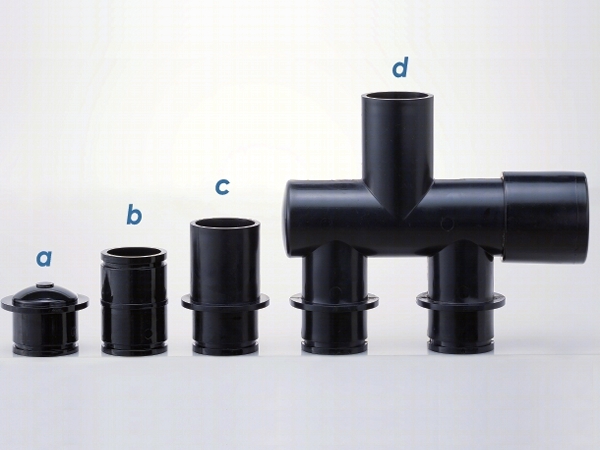

カセット接続アクセサリー
カセットを直列や並列でご利用いただく時に必要なカセット連結アクセサリーです。
| 材質 | 小口径 | 大口径 | |
|---|---|---|---|
| (a)キャップ | PC | 25A | 40A |
| (b) 直列ジョイント | PC | 25A | 40A |
| (c) 配管接続アダプター（TS接続） | PVC | 外部接続25A | 外部接続40A |
| (d) 並列ジョイント | PVC | 40A | 40A |
※並列接続ジョイントとの配管接続にはTS継手が必要です。
