CM-G(1連型)

✔正確な吐出量と簡単な流量調節
✔各種化学薬品の定量注入に最適
✔ボディは頑丈で耐久性が抜群
✔メンテナンスが容易
✔低価格で即納体制
特長
汎用モーター使用ポンプ
●0.2kW、0.4kWの汎用モーターを搭載しているポンプです。ご指定のモーターを利用することであらゆる電気的条件をクリアすることができます。また、0.2kWと0.4kWの両タイプをご用意しておりますので、設計条件や指定仕様に応じて選定していただけます。
豊富な電源仕様
●各種電源規格のモーターを標準・準標準としてラインナップ。
・100V ・110V ・200V ・220V ・380V ・400V ・415V ・420V ・440V
●全閉外扇屋外フランジ型モーター
安全増防爆・耐圧防爆仕様対応可能
●ご指定メーカーの安全増防爆・耐圧防爆モーターを搭載できるため、危険環境においても安心してご利用できます。またインバーターによりポンプの吐出量をコントロールする際にも、専用インバーター用のモーターを利用することで安心してお使いいただけます。
仕様
0.2kWモーター
型式 | G型(0.2kW) | 最高 吐出圧力 MPaG |
ヘッド径/ ダイヤフラム径 (mm) |
ストローク数 spm (減速比) |
最大 ストローク長 (mm) |
モーター | 質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
吐出量(mL/min) 0.1MPaG時 |
最高吐出圧時の 最大吐出量(mL/min) |
||||||||||
60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | ||||||
CM-3G | 6~30 | 5~25 | 25 | 21 | 1.0(単相) 1.5(三相) |
φ70/ φ39 |
35(1:50) | 29(1:50) | 2 | 単相 三相 0.2kW |
約16 |
CM-7G | 14~70 | 12~58 | 65 | 54 | 4 | ||||||
CM-12G | 24~120 | 20~100 | 113 | 94 | 58(1:30) | 48(1:30) | |||||
CM-30G | 60~300 | 50~250 | 132 | 110 | 0.5(単相) 1.0(三相) |
φ110/ φ90 |
35(1:50) | 29(1:50) | 約17 | ||
CM-60G | 120~600 | 100~500 | 418 | 348 | 7 | ||||||
CM-100G | 200~1000 | 160~800 | 667 | 556 | 58(1:30) | 48(1:30) | |||||
CM-200G | 400~2000 | 320~1600 | 1748 | 1456 | 0.5 | φ150/ φ120 |
三相0.2kW | 約19 | |||
CM-350G | 700~3500 | 600~2900 | 3451 | 2876 | 0.3 | 12 | |||||
CM-500G | 1000~5000 | 800~4000 | 4769 | 3974 | 112(1:16) | 87(1:16) | 8 | ||||
CM-700G | 1400~7000 | 1200~5800 | 6067 | 5056 | 12 |
0.4kWモーター
型式 | G型(0.4kW) | 最高 吐出圧力 MPaG |
ヘッド径/ ダイヤフラム径 (mm) |
ストローク数 spm (減速比) |
最大 ストローク長 (mm) |
モーター | 質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
吐出量(mL/min) 0.1MPaG時 |
最高吐出圧時の 最大吐出量(mL/min) |
||||||||||
60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | ||||||
CM-3G | 6~30 | 5~25 | 25 | 21 | 1.5 | φ70/ φ39 |
35(1:50) | 29(1:50) | 2 | 三相 0.4kW |
約17 |
CM-7G | 14~70 | 12~58 | 65 | 54 | 4 | ||||||
CM-12G | 24~120 | 20~100 | 113 | 94 | 58(1:30) | 48(1:30) | |||||
CM-30G | 60~300 | 50~250 | 132 | 110 | 1.0 | φ110/ φ90 |
35(1:50) | 29(1:50) | 約18 | ||
CM-60G | 120~600 | 100~500 | 418 | 348 | 7 | ||||||
CM-100G | 200~1000 | 160~800 | 667 | 556 | 58(1:30) | 48(1:30) | |||||
CM-200G | 400~2000 | 320~1600 | 1748 | 1456 | 0.5 | φ150/ φ120 |
約20 | ||||
CM-350G | 700~3500 | 600~2900 | 3254 | 2711 | 12 | ||||||
CM-500G | 1000~5000 | 800~4000 | 4259 | 3549 | 112(1:16) | 87(1:16) | 8 | ||||
CM-700G | 1400~7000 | 1200~5800 | 6067 | 5056 | 12 |
吐出量は吐出圧0.1MPaG、吸込揚程(-0.01MPaAq)(ポンプと同管径)における常温・清水によるものです。
PVC配管使用時、3G~12Gの吐出圧力は最高1.0MPaGまで。
200G~700Gはホース仕様・単相モーター仕様はありません。
標準仕様時は周囲温度0~40℃、取扱い液温0~50℃、NPSH req.は約0.06MPa Abs.でご使用下さい。
CMD-3G~12Gの最高吐出圧時の最大吐出量は、吐出圧1.0MPaG時の値です。
共通仕様項目
接続 | ホース用 | (3G~12G)φ4×φ6mmポリエチレンホース又はφ4×φ9mmブレード入り軟質塩ビホース (XV46/XXU用はφ6×φ11mmブレード入り軟質塩ビホースです) |
---|---|---|
(30G~100G)φ6×φ9mmポリエチレンホース又はφ6×φ11mmブレード入り軟質塩ビホース | ||
配管用 | (3G~100G)15A JIS 10Kフランジ | |
(200G/350G)20A JIS 10Kフランジ | ||
(500G/700G)25A JIS 10Kフランジ | ||
モーター | 標準 | 0.2kW、三相、4P、E種、60Hz(200V/220V)、50Hz(200V) 全閉外扇屋外フランジ型 |
準標準 | 単相、0.2kW、4P、E種、60Hz(100V/110V)、50Hz(100V) 全閉外扇屋内フランジ型 | |
単相、0.2kW、4P、E種、60Hz(200V/220V)、50Hz(200V) 全閉外扇屋内フランジ型 | ||
7定格三相、0.2kW、4P、E種、60Hz(380/400/440V)、50Hz(380/400/415/420V) 全閉外扇屋外フランジ型 | ||
0.2kW/0.4kW共、三相、4P、E種、60Hz(200V/220V)、50Hz(200V) 安全増防爆屋外フランジ型 | ||
0.4kW、三相、4P、E種、60Hz(200V/220V)、50Hz(200V) 耐圧防爆屋外フランジ型 | ||
減速機 | ウォームギャー減速方式、使用油粘度320mm2/s(cSt)相当ウォームギャーオイル。 | |
標準付属品 | ホース用 | ● フート弁(XXU,XXU6,444,4446以外) ● ボール型(90゜)サイフォン防止弁(XXU,XXU6,444,4446以外) ● ホース(4m) ● 簡易工具一式 ● 取付ボルト・ナット(ワッシャー付、M8×30L)4組 ● 取扱説明書1冊 ● エア抜きポンプ ● エア抜き用ホース(ポリエチレンホース0.85m)付属(3G~12G〈VVFC,VVE4〉) ● 流れ表示器(3G~12G〈VVFC,VVE4〉) |
配管用 | ● 簡易工具一式 ● 取付ボルト・ナット(ワッシャー付、M8×30L)4組 ● 取扱説明書 ● エア抜きポンプとエア抜き用ホース(ポリエチレンホース0.85m)(3G~12G〈VVFC,VVE4〉) |
|
塗装色 | 減速機部、モーター部共:マンセル2.5PB 5/2 |
接液部仕様
VVFC | VVE4 | XV46(3G~12G) VV46(30G~700G) |
XXU(3G~350G) XXU6(500G、700G) |
444(3G~12G) 4446(30G~700G) |
||||
---|---|---|---|---|---|---|---|---|
薬液使用例 | 次亜塩素酸ソーダ、 塩化第二鉄、 PAC、硫酸バンド、 硫酸第一鉄、硫酸第二鉄 |
塩酸 希硫酸 その他 の強酸 |
苛性 ソーダ |
アンモニア水 | 高分子凝集剤 アンモニア水 |
消石灰液 スラッジ液 活性炭粉末液 |
メタノール | |
ポンプヘッド | PVC | PVC | PVC+SUS座(XV46) PVC(VV46) |
PVC+SUS座 | SUS304 | |||
ダイヤフラム | PTFE | 30G~100G:EPDM、その他:PTFE | PTFE | PTFE | ||||
コネクター | PVC | PVC | PVC | PVC+SUS座 | SUS304 | |||
バルブシート | FKM | EPDM | – | – | – | |||
チャッキボール | セラミックス | SUS304 | SUS304 | ウレタン | SUS304 | |||
スプリング | – | – | SUS316 | -/SUS316 | -/SUS316 | |||
Oリング パッキン |
アフラス | アフラス | XV46:PTFE VV46:アフラス |
アフラス | PTFE | |||
接続 | ホース 仕様 |
φ4×φ9又はφ6×φ11mm ブレード入り 軟質塩ビホース |
φ4×φ6 又は φ6×φ9mm ポリエチレンホース |
φ4×φ9又はφ6×φ11mm ブレード入り軟質塩ビホース |
φ6×φ11mm ブレード入り 軟質塩ビホース |
φ6×φ11mm ブレード入り 軟質塩ビホース |
φ6×φ9mm ポリエチレンホース |
|
配管仕様 | 3G~100G:15A、200G・350G:20A、500G・700G:25A いずれもJIS 10K フランジ |
液粘度
高分子凝集剤などの高粘度液の移送には下表を参照ください。
型式 | 接続 | |
---|---|---|
粘度 | 接液部組合せ | |
CM-100W/200W CM-500W CM-1000W/1500W |
1000mPa・s以下 | PPF4/PPE4 |

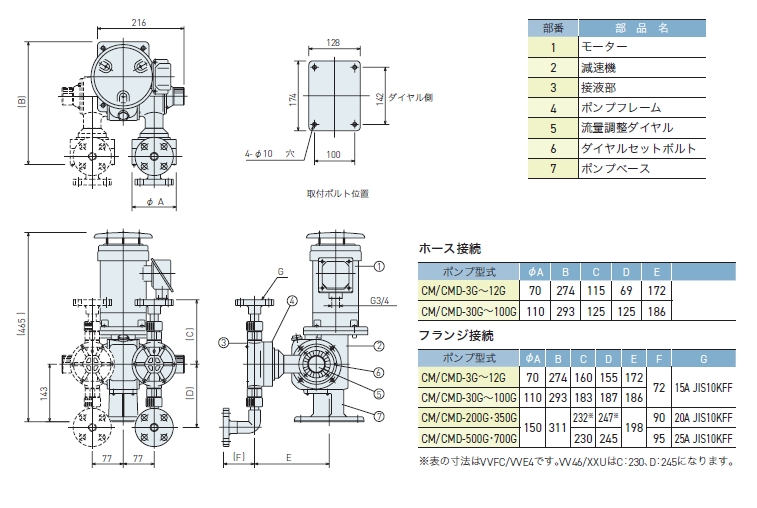

外形寸法図
接液部構造
