CM-L
✔中圧大容量直動ダイヤフラム式ポンプ
✔接液部構造をシンプルで強固に
✔配管接続にフランジ(JIS 11K)タイプを使用
✔インバーターモーター、安全増防爆・耐圧防爆仕様対応可能
✔エアーチャンバー標準付属
✔コントロールモーター取付可能(CM-1～3L)
特長
トーケミの中圧・大型ポンプ
●吐出量が多く、吐出圧力が中程度の場合(0.5MPaG以下)に適している薬液注入ポンプです。
モーター仕様
●各種電源規格のモーターを標準・準標準としてラインナップしております。(200V/220V/400V/440V)
●異電圧、防爆仕様についても対応できます。(納期についてはお問い合わせください)
屋外仕様
●全閉外扇屋外フランジ型モーター
カップリング取付対応
●安全増防爆、耐圧防爆モーター及びそのほか指定のモーター取付の場合には、カップリング取付型による製作もいたします。
ダブルダイヤフラム(オプション)
●通常ダイヤフラムはシングル(1枚)です。ダイヤフラムをダブル(2枚)にすることでダイヤフラムが破損した場合でも減速機部を保護します。
エアーチャンバー標準付属
流量や水質といったインプットの変更が大きい薬注には、コントロールモーターを併用するストローク調整方式による流量比例制御方式をご利用ください。(CM-1～3L)
※コントロールモーター CMKシリーズはこちら >>

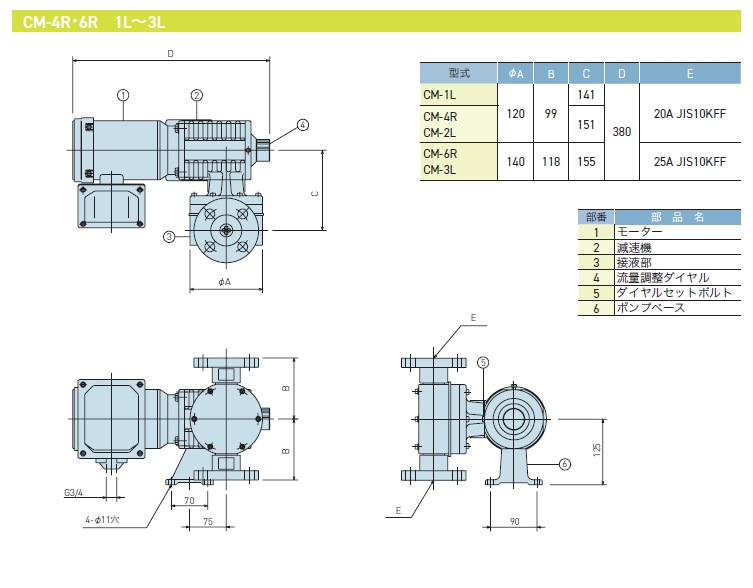

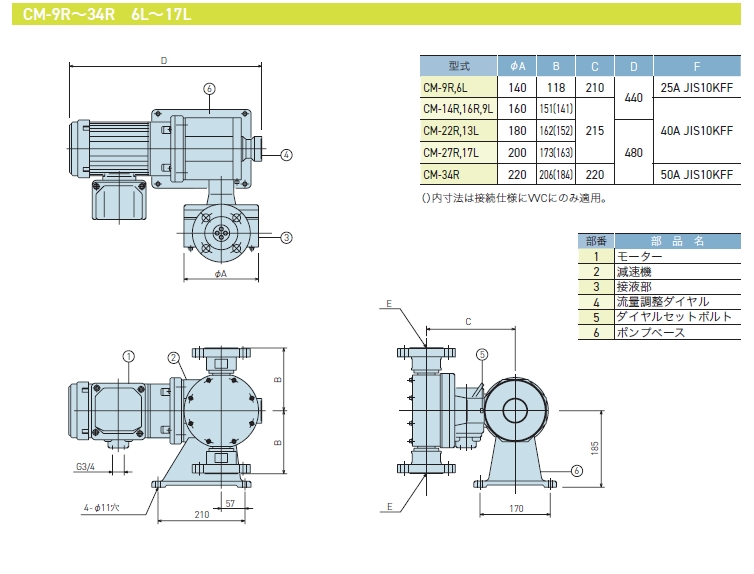

仕様
| 型式 | R型 | 最高 吐出 圧力 MPaG |
ヘッド径/ ダイヤフラム径 Φ (mm) |
ストローク数 spm (減速比) 60/50Hz |
最大 ストローク長 (mm) |
接続フランジ (JIS 10K) |
モーター (kW/pole) |
重量 (kg) (PVC/SUS) |
エアーチャンバーφ×L(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 吐出量(L/min) 0.1MPaG時 |
最高吐出圧時の 最大吐出量 (L/min) |
||||||||||||||
| 60Hz | 50Hz | 60Hz | 50Hz | ||||||||||||
| CM-1L | 0.3～1.4 | 0.2～1.2 | 1.3 | 1.1 | 0.7 | 120 | 56/47 (1/30) | 6.3 | 20A | 0.2/4P | 20/26 | 3B×400 | |||
| CM-2L | 0.5～2.4 | 0.4～2.0 | 2.1 | 1.8 | 100/80 (1/16) | 6.5 | |||||||||
| CM-3L | 0.7～3.6 | 0.6～3.0 | 3.3 | 2.8 | 140 | 108/89 (1/16) |
25A | 22/30 | 4B×400 | ||||||
| CM-6L | 1.2～6.0 | 1.0～5.0 | 5.2 | 4.4 | 10 | 0.4/4P | 31/39 | ||||||||
| CM-9L | 1.8～9.0 | 1.5～7.5 | 8.2 | 6.8 | 0.5 | 160 | 40A | 32/45 | 4B×600 | ||||||
| CM-13L | 2.6～13 | 2.2～11 | 12 | 10 | 180 | 12 | 0.75/4P | 39/54 | |||||||
| CM-17L | 3.4～17 | 2.8～14 | 16 | 13 | 200 | 42/58 | 6B×400 | ||||||||
吐出量は吐出圧0.1MPaG、吸込揚程(-0.01MPaAq)(ポンプと同管径)における常温・清水によるものです。
標準仕様時は周囲温度0～40℃、取扱い液温0～50℃、NPSH req.は約0.06MPa Abs.でご使用下さい。
共通仕様項
| モーター | 標準 | 三相、4P、E種、60Hz(200・220V)、50Hz(200V)全閉外扇屋外フランジ型 |
|---|---|---|
| 準標準 | 三相、4P、E種、その他電圧、全閉外扇屋外フランジ型 | |
| 減速機 | 遊星歯車減速機構、使用油モリブデングリース | |
| 塗装色 | 減速機部：マンセル2.5PB 2.5/7 モーター部：マンセルN7 | |
大容量ダイヤフラムポンプの簡易比較表
| 型式 | ストローク数 (spm) | 常用圧力 (MPaG) | ポンプ精度 | 液粘度 (mPa・s) | エアーチャンバー |
|---|---|---|---|---|---|
| R型 | 170/140(60/50Hz) | 0.2～0.3 | ±5% | 1,000以下 | 必要 |
| L型 | 56～108/47～89(60/50Hz) | 0.3～0.5 | ±2% | 1,000以下 | 必要 |
低吐出圧で使用する場合には、大きなモーターの動力を必要とするため、大型シリーズCM-Rをお奨めします。
エアーチャンバーを取付けない場合には加速抵抗を計算してください。
予想吐出量早見図
清水使用時におけるCM-L、CMD-Lの吐出性能を次表に示します。
使用薬液や液温、ポンプ設置状況により吐出量が変化するのでご注意ください。

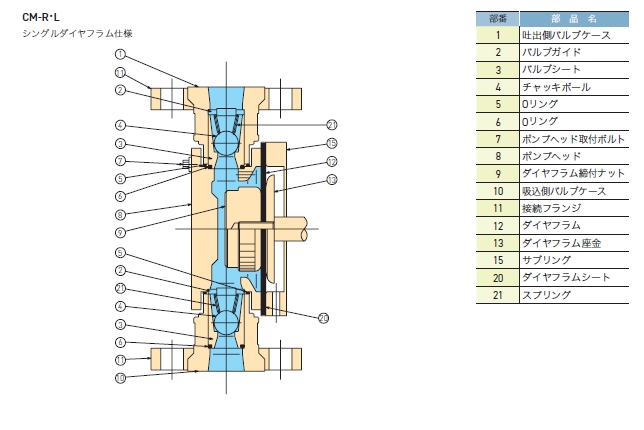

材質
| 部品名/組合わせ | VV46 | VVC | 4446 | V4U6 |
|---|---|---|---|---|
| 薬液使用例 | 高粘度液、 苛性ソーダ、 アンモニア水 |
次亜塩素酸ソーダ、希硫酸、塩酸、硝酸、 塩化第二鉄、PAC、硫酸第一・第二鉄、 硫酸バンド、クロム酸 |
メタノール、 有機溶剤液 |
消石灰液、 スラッジ液 |
| ポンプヘッド | PVC | SUS304 | PVC | |
| ダイヤフラム | PTFE | ウレタン/PTFE | ||
| バルブケース | PVC | SUS304 | PVC | |
| バルブガイド、シート | PVC | SUS304 | ||
| チャッキボール | SUS304 | セラミックス | SUS304 | ウレタン |
| Oリング | アフラス | PTFE | アフラス | |
| スプリング | SUS316 | – | SUS316 | |
材質の耐蝕性は温度、濃度により変化しますので、上記使用例は目安です。上記以外の材質組合せも可能です。
アフラスは弗素ゴムの一種です。
付属品
標準付属品
●エアーチャンバー
●簡易工具一式
●取付ボルト・ナット(ワッシャー付、M8×30L)4本
●取扱説明書
