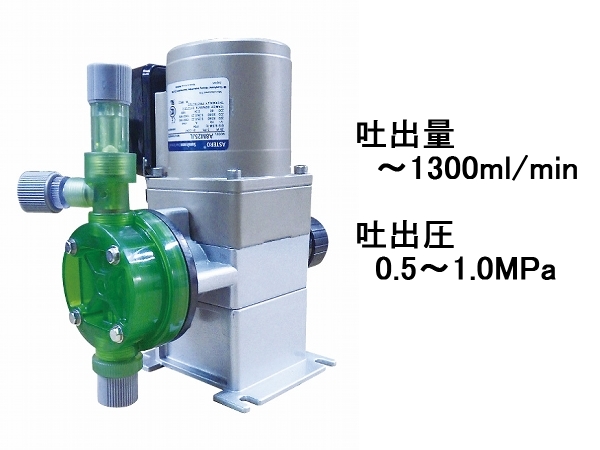

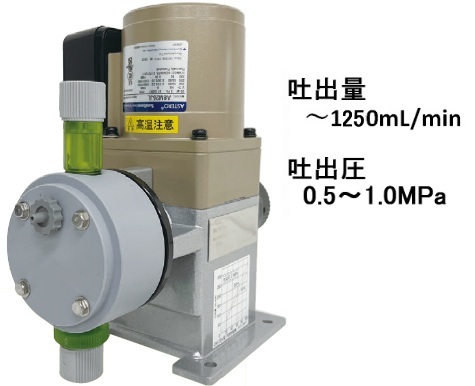

CM-V

✔正確な吐出量と簡単な流量調節
✔各種化学薬品の定量注入に最適
✔ボディは頑丈で耐久性が抜群
✔メンテナンスが容易
✔低価格で即納体制

特長

<CMシリーズの最小型ポンプ>
25W・60Wモーター使用の小型タイプでありながら、正確な吐出性能を発揮いたします。

<豊富な電源仕様>
●各種電源規格のモーターを標準・準標準としてラインナップ
・100V  ・110V ・200V ・220V ・230V
・380V ・400V ・415V ・440V

●全閉自冷又は外扇屋内フランジ型モータ
●屋外で使用する際には標準付属品のモーターカバーを利用するなどで対策してください。
※防爆仕様には対応できません。
※直射日光があたらないよう配慮して下さい。
※指定色塗装には対応できません。

<豊富な標準付属品>
流れ表示機が標準で本体に付属します。(CM-1V~25Vに付属、XV46仕様、配管設備を除く)
モーターカバーと簡易工具は全機種に、CM-1V~25VのVVFC・VVF4のホース仕様には、流れ表示機が装備され、エア抜きポンプ・チャッキ弁・フート弁が付属します。
モーターカバー、エア抜きポンプ、簡易工具、チャッキ弁(ホース仕様のみ)、フート弁(ホース仕様のみ)

仕様

型式・仕様

型式 V型 ヘッド径/
ダイヤ
フラム径
(mm)
ストローク長
(mm)
最大
ストローク長
(mm)
モーター
(W)
質量
(kg)
吐出量 (mL/min) (kg)
0.1MPa時
最高吐出圧時の
吐出量(mL/min)
最高
吐出圧力
MPa
60(Hz) 50(Hz) 60(Hz) 50(Hz) 60(Hz) 50(Hz) ホース
仕様
配管
仕様
1V 2.4~12 2~10 10 8 1.0 φ70/φ39 8/ 1:180 7/1:180 3 25 約4.0 約4.3
2V 4.8~24 4~20 19 16 16/1:90 14/1:90
6V 14.4~72 12~60 70 55 50/ 1:30 41/ 1:30
8V 20~100 16~80 75 58 φ70/φ49
25V 60~300 50~250 260 210 120/1:12.5 100/1:12.5
50V 120~600 100~500 300 250 0.5 φ110/φ90 51/1:30 43/1:30 4 60 約7.8 約8.1
80V 200~1000 160~800 650 500 86/1:18 72/1:18
130V 320~1600 260~1300 1250 1010 6

●吐出量は吐出圧0.1MPaG、吸込揚程(-0.01MPaAq)(ポンプと同管径)における常温・清水によるものです。
標準仕様時は周囲温度0~40℃、取扱い液温0~50℃、NPSH req.は約0.06MPa Abs.でご使用ください。

共通仕様項目

接続 ホース用 CM-1V~25V:φ4×φ9 又は φ4×φ6 CM-50V/80V:φ6×φ11 又は φ6×φ9 又は φ15×φ22
CM-130V:φ15×φ22 CM-1V~25V-XV46:φ6×φ11 CM-50V/80V-VV46:φ15×φ22
配管用 15A JIS10KF 13Aユニオン継手
モーター 標準 三相、4P、B種、60Hz(200・220・230V)、50Hz(200・220V) 25W:全閉自冷屋内フランジ型
60W:全閉外扇屋内フランジ型
準標準 三相、4P、B種、60Hz(380・400・415・440V)、50Hz(380・400・415・440V) 25W:全閉自冷屋内フランジ型 60W:全閉外扇屋内フランジ型
単相、4P、B種、60Hz(100・110V)、50Hz(100V)又は60Hz(200・220V)、50Hz(200V) 25W:全閉自冷屋内フランジ型
60W:全閉外扇屋内フランジ型
減速機 平歯車多段組合機構
標準付属品 ● モーターカバーセット(取付ステー、ネジ付)1組
● 取付ボルト・ナット M6×35 4組
● 簡易工具(六角レンチ)
● 取扱説明書
● ホース4m(CM-1V~80V型のホース仕様[φ15×φ22を除く]のみ)
● フート弁(ホース仕様のみ・φ15×φ22除く)
● エア抜きホース(ポリエチレンホース1m)( CM-1V~25V-VVFC/VVE4のみ)
● チャッキ弁(ホース仕様のみ・φ15×φ22除く)
● エア抜きポンプ
塗装色 モーター、減速機:アステロシルバー マンセル近似:2.5Y6.5/1.5、駆動部:シルバー



接液部仕様

組み合わせ/部品名 VVFC VVE4 XV46/VV46
薬液使用例 次亜塩素酸ソーダ
塩化第二鉄、PAC
硫酸バンド、硫酸第一鉄
硫酸第二鉄
塩酸・希硫酸
その他の強酸
苛性ソーダ アンモニア水 高分子凝集剤
ポンプヘッド PVC PVC PVC
ダイヤフラム PTFE φ70/PTFE
φ110/EPDM
PTFE
コネクター PVC PVC PVC
バルブシート FKM EPDM
チャッキボール セラミック SUS304 SUS304
スプリング SUS316
Oリング、パッキン アフラス® アフラス® φ70/PTFE
φ110 /アフラス®
接続 ホース仕様 φ4×φ9mm、φ6×φ11mm、
φ15×φ22mm
ブレード入り軟質塩ビホース
φ4×φ6mm、
φ6×φ9mm
ポリエチレンホース
φ4×φ6mm
φ6×φ9mm
ポリエチレンホース
φ4×φ9mm、φ6×φ11mm
φ15×φ22mm
ブレード入り
軟質塩ビホース
φ6×φ11mm、φ15×φ22mm
ブレード入り
軟質塩ビホース
配管仕様 15A JIS 10Kフランジ

※材質の耐触性は液の温度、濃度により変化しますので、上記使用例は目安です。
※アフラス®はAGC(株)の登録商標です。
※接続ホースには二種類ありますので、ご選定には使用液名又は、使用ホースサイズをご指定ください。

液粘度

高分子凝集剤などの高粘度液の移送には下表を参照ください。

型式 接続
φ6×φ11mm ホース φ15×φ22mm ホース 15A フランジ
CM-1V 50mPa・s以下 50mPa・s以下
CM-2V~8V 200mPa・s以下 300mPa・s以下
CM-25V 80mPa・s以下 300mPa・s以下
CM-50V/80V 使用不可 500mPa・s以下 500mPa・s以下
CM-130V 使用不可 500mPa・s以下 500mPa・s以下

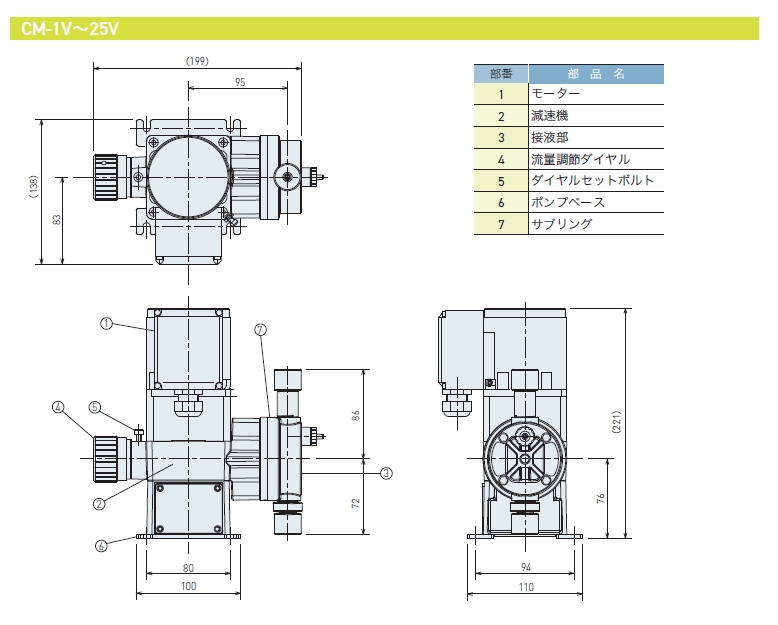

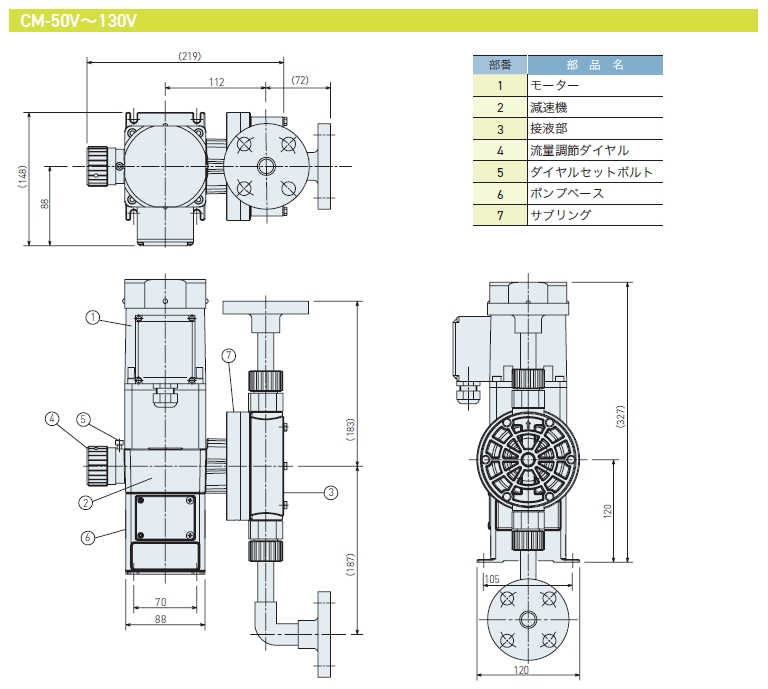

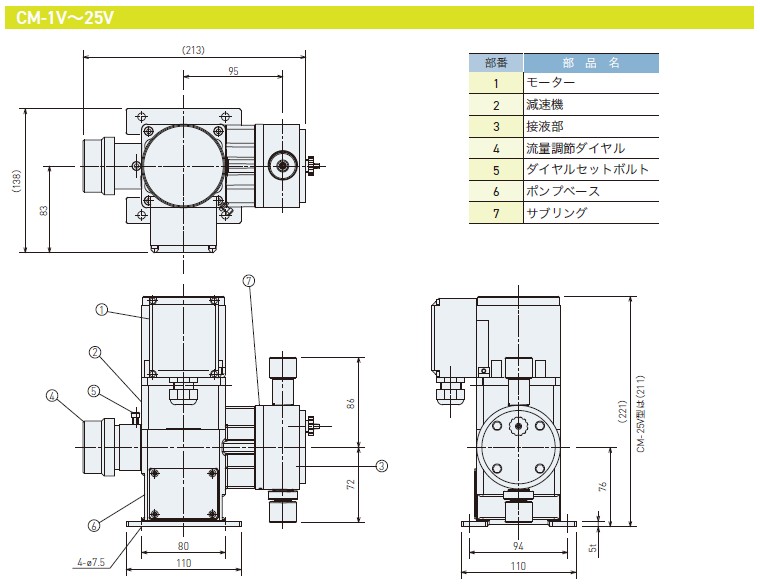

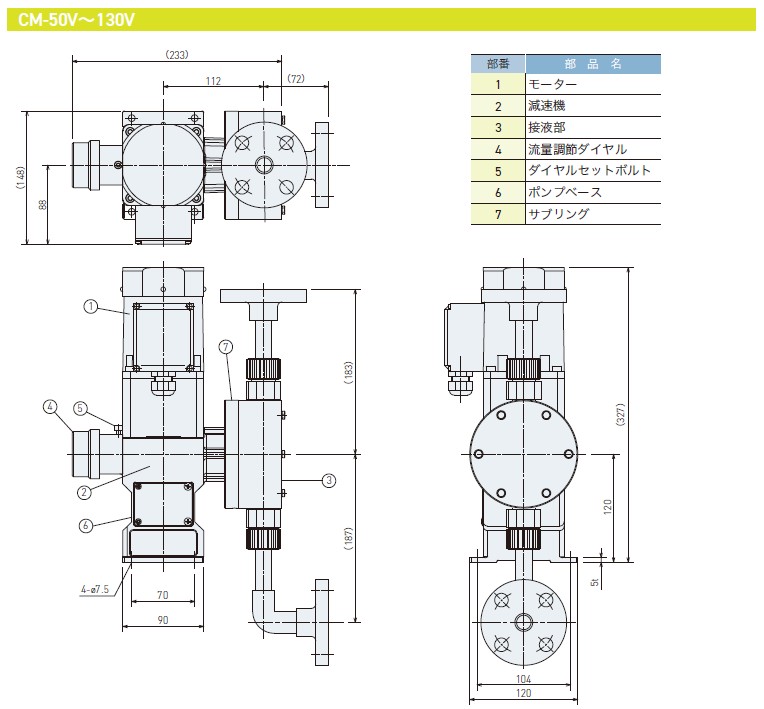

ポンプ外形寸法図

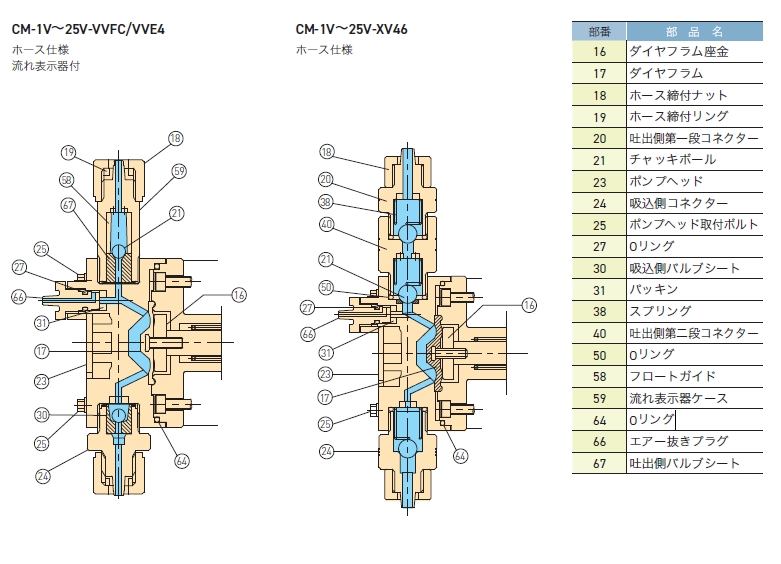

接液部構造

付属品

標準付属品

●モーターカバーセット(取付ステー、ネジ付き) 1組
●取付ボルト・ナット M6×35 4組
●簡易工具(六角レンチ)
●取扱説明書
●ホース4(CM-1V~80V型のホース仕様[φ15×φ22を除く]のみ)
●フート弁(ホース仕様のみ)
●エア抜きホース(ポリエチレンホース1m)(CM-1V~25V-VVFC/VVE4のみ)
●チャッキ弁(ホース仕様のみ)
●エア抜きポンプ
