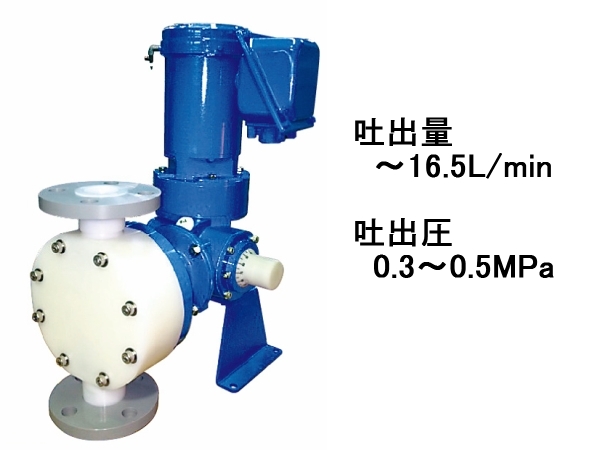

汎用モーター使用ポンプ

0.2kW、0.4kWの汎用モーターを搭載しているポンプです。
ご指定のモーターを利用することであらゆる電気的条件をクリアすることができます。
また、0.2kWと0.4kWの両タイプをご用意していますので、設計条件や指定仕様に応じて選定していただけます。

電源仕様

●各種電源規格に対応可能。
・200V　 ・220V　 ・380V　 ・400V　 ・440V
●全閉外扇屋外フランジ型モーター

安全増防爆･耐圧防爆仕様　対応可能

ご指定メーカーの安全増防爆・耐圧防爆モーターを搭載できるため、危険環境においても安心してご利用できます。
またインバーターによりポンプの吐出量をコントロールする際にも、専用インバーター用のモーターを利用することで安心してお使いいただけます。

エアーチャンバー標準付属（CM-1000/1500W型）

型式・仕様（0.2kW　モーター）

型 式	吐出量 (mL/min) 0.1MPaG時		最高吐出圧時の 最大吐出量 (mL/min)		最高吐出圧力 (MPaG)	ヘッド径/ ダイヤフラム径 (mm)	ストローク数(spm)/減速比		最大 ストローク長 (mm)	モーター (kW)	質量 約(kg)
	60Hz	50Hz	60Hz	50Hz			60Hz	50Hz			PVC/PP	SUS
CM-3W	6～30	5～25	25	21	1.0	φ70 / φ39	35 / 1:50	29 / 1:50	2	三相 0.2	16	18
CM-7W	14～70	12～58	65	54					4
CM-12W	24～120	20～100	113	94			58 / 1:30	48 / 1:30
CM-30W	60～300	50～250	132	110		φ110 / φ90	35 / 1:50	29 / 1:50			17	20
CM-60W	120～600	100～500	418	348					7
CM-100W	200～1000	160～800	667	556			58 / 1:30	48 / 1:30
CM-200W	400～2000	320～1600	1748	1456	0.5	φ150 / φ120					19	24
CM-350W	700～3500	600～2900	3451	2876	0.3				12
CM-500W	1000～5000	800～4000	4769	3974			112 / 1:16	87 / 1:16	8
CM-700W	1400～7000	1200～5800	6720	5600					12
CM-1000W	2520～12600	2100～10500	12000	10000	0.2	φ195 / φ150	154 / 1:11	127 / 1:11	7.2		27	—

型式・仕様（0.4kW　モーター）

型 式	吐出量 (mL/min) 0.1MPaG時		最高吐出圧時の 最大吐出量 (mL/min)		最高吐出圧力 (MPaG)	ヘッド径/ ダイヤフラム径 (mm)	ストローク数(spm)/減速比		最大 ストローク長 (mm)	モーター (kW)	質量 約(kg)
	60Hz	50Hz	60Hz	50Hz			60Hz	50Hz			PVC/PP	SUS
CM-3W	6～30	5～25	25	21	1.0	φ70 / φ39	35 / 1:50	29 / 1:50	2	三相 0.4	17	20
CM-7W	14～70	12～58	65	54					4
CM-12W	24～120	20～100	113	94			58 / 1:30	48 / 1:30
CM-30W	60～300	50～250	132	110		φ110 / φ90	35 / 1:50	29 / 1:50			18	22
CM-60W	120～600	100～500	418	348					7
CM-100W	200～1000	160～800	667	556			58 / 1:30	48 / 1:30
CM-200W	400～2000	320～1600	1748	1456	0.5	φ150 / φ120					20	26
CM-350W	700～3500	600～2900	3254	2711					12
CM-500W	1000～5000	800～4000	4259	3549			112 / 1:16	87 / 1:16	8
CM-700W	1400～7000	1200～5800	6067	5056					12
CM-1000W	2520～12600	2100～10500	12000	10000	0.3	φ195 / φ150	154 / 1:11	127 / 1:11	7.2		21	—
CM-1500W	3960～19800	3300～16500	15000	18000					10.5

●吐出量は吐出圧0.1MPaG、吸込揚程（－0.01MPaAq）（ポンプと同管径）における常温･清水によるものです。
●PVC配管使用時、3W～12Wの吐出圧力は最高1.0MPaGまで。
　標準仕様時は周囲温度0～40℃、取扱い液温0～50℃、NPSH req.は約0.06MPa Abs.でご使用ください。
●200W～700Wはホース仕様･単相モーター仕様はありません。
●CM-3W～12Wの最高吐出圧時の最大吐出量は、吐出圧1.0MPaG時の値です。

共通仕様項目

接　続	ホース用	（3W～12W）φ4×φ6mmポリエチレンホース又はφ4×φ9mmブレード入り軟質塩ビホース （XV46・XXU・444・4446用はφ6×φ11mmブレード入り軟質塩ビホース）
		（30W～100W）φ6×φ9mmポリエチレンホース又はφ6×φ11mmブレード入り軟質塩ビホース
	配管用	（3W～100W）15A JIS 10Kフランジ又は13Aユニオン継手
		（200W・350W）20A JIS 10Kフランジ又は20Aユニオン継手
		（500W・700W）25A JIS 10Kフランジ又は20Aユニオン継手
		（1000W・1500W）40A JIS 10Kフランジ
モーター	標　準	三相、4P、E種、60Hz（200V・220V）、50Hz（200V） 全閉外扇屋外フランジ型
	準標準	三相、4P、E種、60Hz（400V・440V）、50Hz（400V） 全閉外扇屋外フランジ型
		安全増防爆型、耐圧防爆型、インバーター対応モーター 等
減速機		ウォームギア減速方式、使用油粘度200mm²/s（cSt）相当ウォームギアオイル 1000W・1500W型は320mm²/s（cSt）相当
標準付属品	ホース用	●フート弁（XXU、XXU6、444、4446以外） ●ボール型（90°）サイフォン防止弁（XXU、XXU6、444、4446以外） ●ホース（4m）　簡易工具一式 ●取付ボルト・ナット（ワッシャー付、M8×30L）4組 ●取扱説明書1冊 ●エア抜きポンプ ●エア抜き用ホース（ポリエチレンホース0.85m）付属（3W～12W〈VVFC,VVE4〉） ●流れ表示器（3W～12W〈VVFC,VVE4〉）
	配管用	●簡易工具一式 ●取付ボルト・ナット（ワッシャー付、M8×30L）4組 ●取扱説明書 ●エア抜きポンプ・エア抜き用ホース（ポリエチレンホース0.85m）（3W～12W〈VVFC,VVE4〉） ●エアーチャンバー（1000W・1500Wのみ）
塗装色		減速機部、モーター部共：マンセル6.5PB 3.6/8.2

接液部仕様表（CM-3W型～700W型）

部品名		組合わせ
		VVFC		VVE4		XV46(3W～12W) VV46(30W～700W)	XXU(3W～350W) XXU6(500W､700W)	444(3W～12W) 4446(30W～700W)
薬液使用例		次亜塩素酸ソーダ、 塩化第二鉄､PAC､ 硫酸バンド､硫酸第一鉄	塩酸、 希硫酸 その他の強酸	苛性 ソーダ	アンモニア水	高分子凝集剤 アンモニア水	消石灰液 スラッジ液 活性炭粉末液	メタノール
ポンプヘッド		PVC		PVC		PVC＋SUS座(XV46) PVC(VV46)	PVC＋SUS座	SUS304
ダイヤフラム		PTFE		30G～100G：EPDM､その他：PTFE			PTFE	PTFE
コネクター		PVC		PVC		PVC	PVC＋SUS座	SUS304
バルブシート		FKM		EPDM		–	–	–
チャッキボール		セラミックス		SUS304		SUS304	ウレタン	SUS304
スプリング		–		–		SUS316	-/SUS316	-/SUS316
Oリング パッキン		アフラス®		アフラス®		XV46：PTFE VV46：アフラス®	アフラス® 3W～12W：PTFE	PTFE
接続	ホース 仕様	φ4×φ9 又は φ6×φ11mm ブレード入り 軟質塩ビホース	φ4×φ6 又は φ6×φ9mm ポリエチレンホース		φ4×φ9 又は φ6×φ11mm ブレード入り 軟質塩ビホース	φ6×φ11mm ブレード入り 軟質塩ビホース	φ6×φ11mm ブレード入り 軟質塩ビホース	φ6×φ9mm ポリエチレン ホース
	配管仕様	3W～100W：15A、200W･350W：20A、500W･700W：25A いずれもJIS 10K フランジ

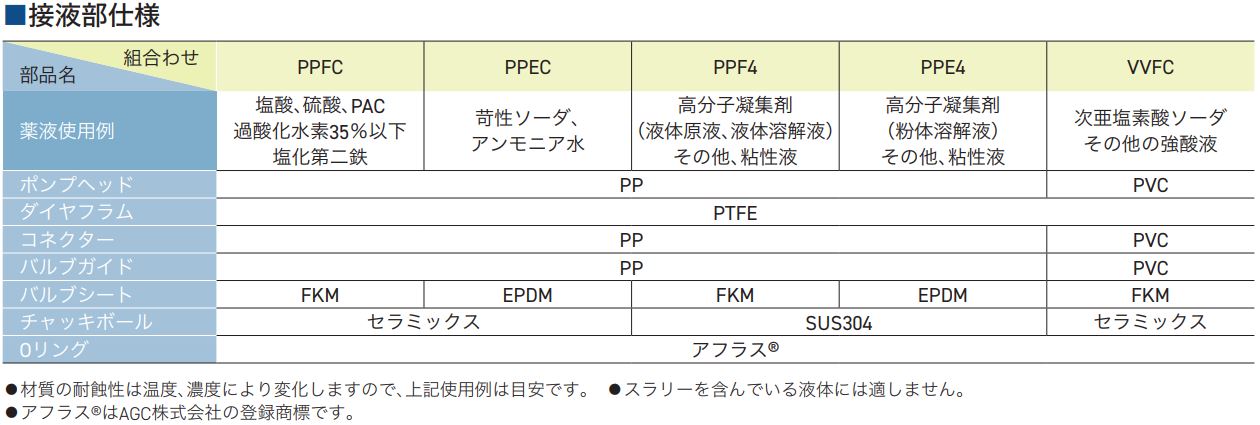

接液部仕様表（CM-1000W・1500W）

部品名	組合わせ
	PPFC	PPEC	PP46	VVFC
薬液使用例	塩酸、硝酸、PAC 過酸化水素35%以下 塩化第二鉄 等	苛性ソーダ、 アンモニア水	高分子凝集剤 その他、粘性液	次亜塩素酸ソーダ その他の強酸液
ポンプヘッド	PP			PVC
ダイヤフラム	PTFE
コネクター	PP			PVC
バルブシート	FKM	EPDM		FKM
チャッキボール	セラミックス		SUS304	セラミックス
スプリング	－		SUS316	－
Oリング・パッキン	アフラス®

●材質の耐蝕性は液の温度、濃度により変化しますので、上記使用例は目安です。上記以外の材質組合せも可能です。
● (VVFC)の接続ホースには二種類ありますので、ご選定には使用液名又は、使用ホースサイズをご指定ください。
●CM-Wを有機溶剤へ使用するのはお避けください。
●CM-500W･700WではVVFC/VVE4はVVYYとなります。（YはハステロイC）
●CM-350Wでは性能が出ないためVVE4の代わりにVV46をご使用願います。
●アフラス®はAGC株式会社の登録商標です。

液粘度

高分子凝集剤などの高粘度液の移送には下表を参照ください。

型式	接続
	φ6×φ11mmホース	フランジ		接液部名称
CM-3W～12W	200mPa･s以下	15A	800mPa･s 以下	XV46
CM-30W	100mPa･s以下			VV46
CM-60W・100W	使用不可
CM-200W・350W	－	20A
CM-500W・700W	－	25A
CM-1000W・1500W	－	40A	1000mPa･s以下	PP46

※ 液粘度やスラリーの影響によりポンプ吐出量は変化します。ポンプ性能値は清水時のデータとなりますのでご注意ください。粘性のある液体を使用する場合は押込配管にてご使用ください。

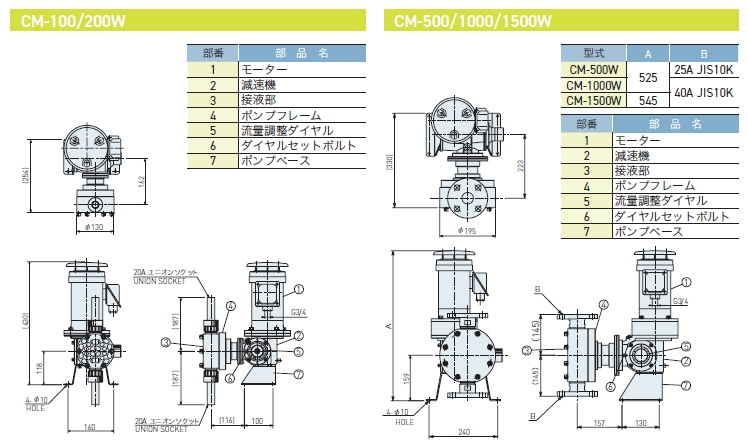

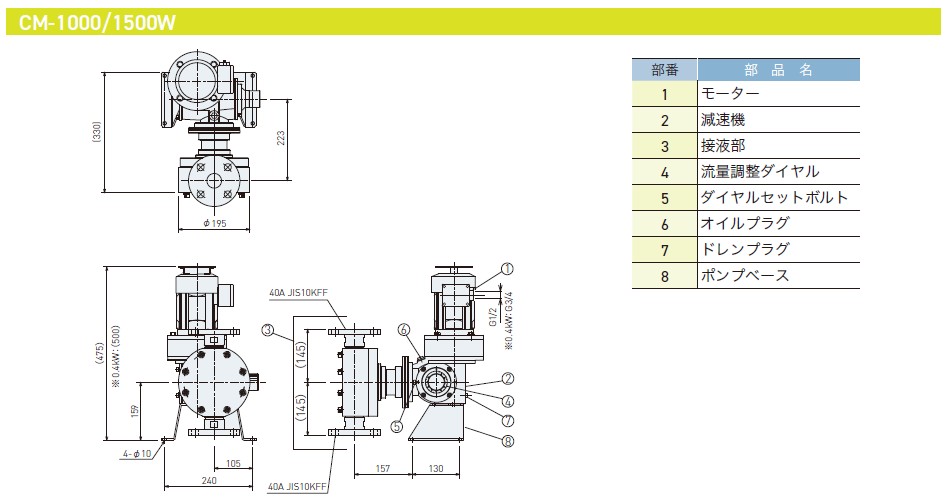

ポンプ外形寸法図

（単位：mm）

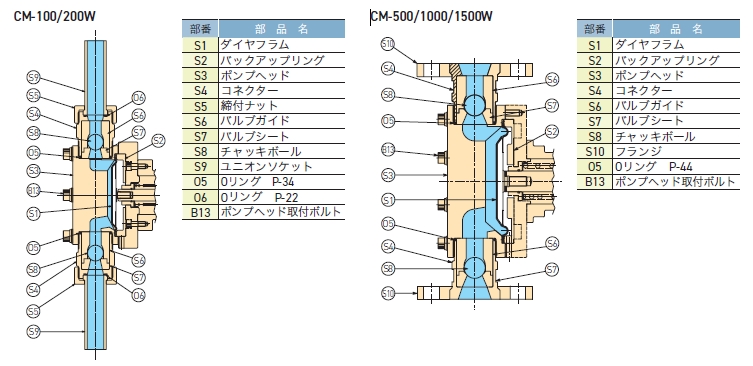

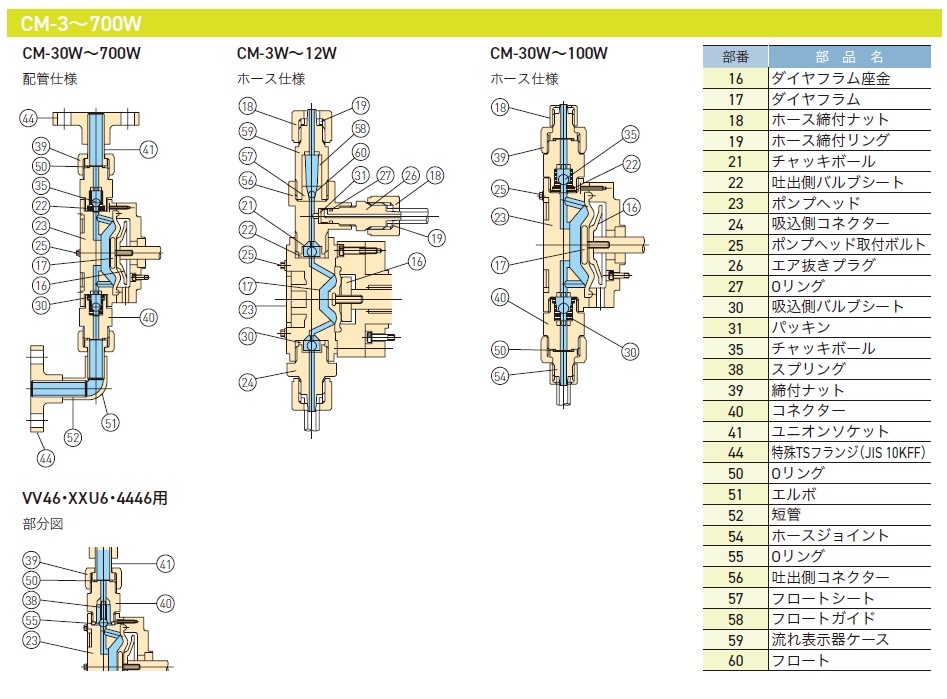

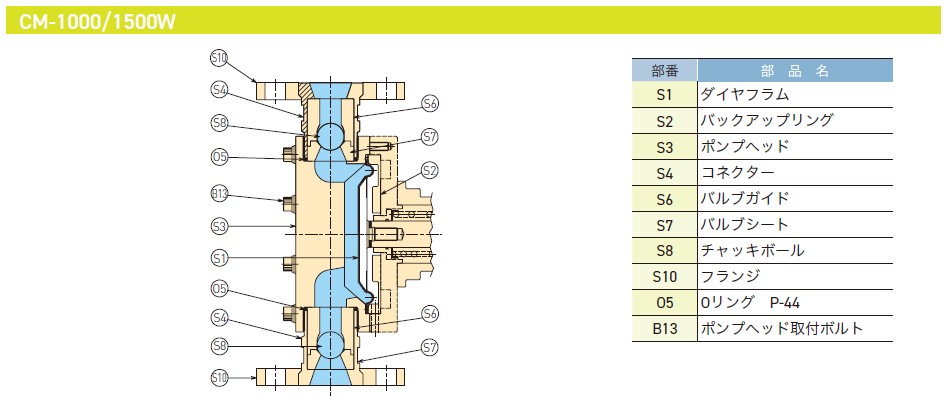

接液部構造

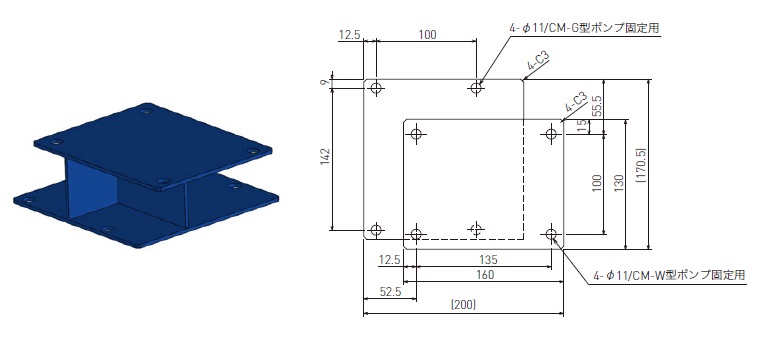

PS-GW　変換ベース

CM-GシリーズからCM-Wシリーズへの置き換えにご使用ください。
配管改造なしでポンプの更新が可能です。

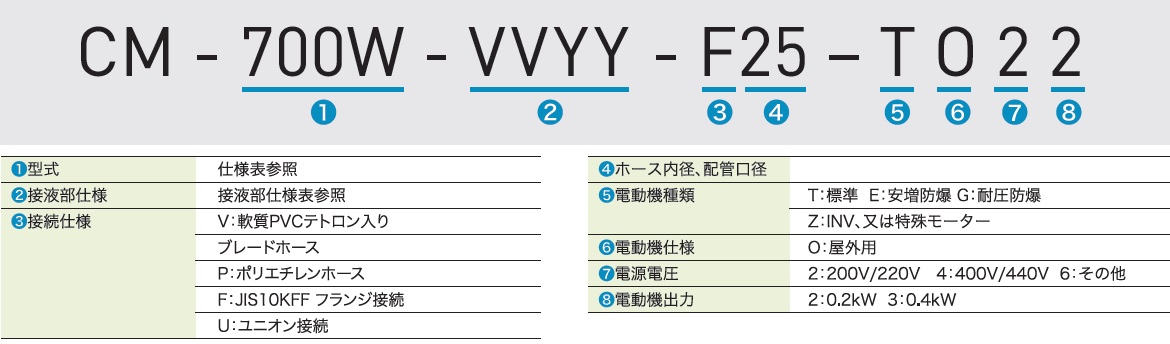

※ご注文の際には、下記の項目をご連絡ください。

型式	使用液	電源	その他
CM – ○○W	名称､濃度､温度､液比重､粘度	○○○V､○φ､○○Hz	特記事項
