CM-Y

✔正確な吐出量と簡単な流量調節
✔各種化学薬品の定量注入に最適
✔ボディは頑丈で耐久性が抜群
✔メンテナンスが容易
✔低価格で即納体制
✔インバーターモーター、安全増防爆・耐圧防爆仕様対応可能
✔コントロールモーター取付可能

特長

コントロールモーター取付可能で比例制御に最適

●CM-Yは特殊形状カムの採用と吐出側2段チャッキ構造により吐出量を下限まで直線性を有するように設計されたポンプです。このことから、流量や水質といったインプットの変動が大きい場合に対する薬注に最適です。この場合にはコントロールモーターを併用するストローク調整方式による比例制御方式をご利用ください。
※コントロールモーター CMKシリーズはこちら >>

豊富な電源仕様

●各種電源規格のモーターを標準・準標準としてラインナップしております。(200V/220V/380V/400V/415V/420V/440V)
●全閉外扇屋外フランジ型モーター

安全増防爆・耐圧防爆対応(カップリング取付型)

●ご指定メーカの安全増防爆・耐圧防爆対応モーターを利用することができます。危険環境においても安心して御利用できます。
●その他インバータモーターやVSモーターなど脚取付型モーターにもカップリング接続で共通ベースに取付けできます。

仕様

型式 Y型 最高
吐出
圧力
(MPaG)
ヘッド径/
ダイヤ
フラム径
(mm)
ストローク数
spm (減速比)
最大スト
ローク長
(mm)
モーター
(kW)
質量
(kg)
吐出量(mL/min)
0.1MPaG時
最高吐出圧時の
最大吐出量(mL/min)
60Hz 50Hz 60Hz 50Hz 60Hz 50Hz
CM-2Y 5~25 4~20 20 16 1.0 φ70 18(1:90) 15(1:90) 3.5 0.1 PVC/約13
SUS/約16
CM-6Y 12~60 10~50 55 46 34(1:50) 28(1:50) 4.5
CM-10Y 20~100 16~80 92 77 φ100 18(1:90) 15(1:90) 3.5
CM-25Y 50~250 42~210 231 192 34(1:50) 28(1:50) 4.5
CM-45Y 90~450 74~370 416 347 0.7 61(1:30) 51(1:30)
CM-85Y 170~850 140~700 777 645 102(1:16) 85(1:16)
CM-120Y 240~1200 200~1000 1068 890 0.5 6.0

吐出量は吐出圧0.1MPaG、吸込揚程(-0.01MPaAq)(ポンプと同管径)における常温・清水によるものです。
標準仕様時は周囲温度0~40℃、取扱い液温0~50℃、NPSH req.は約0.06MPa Abs.でご使用下さい。

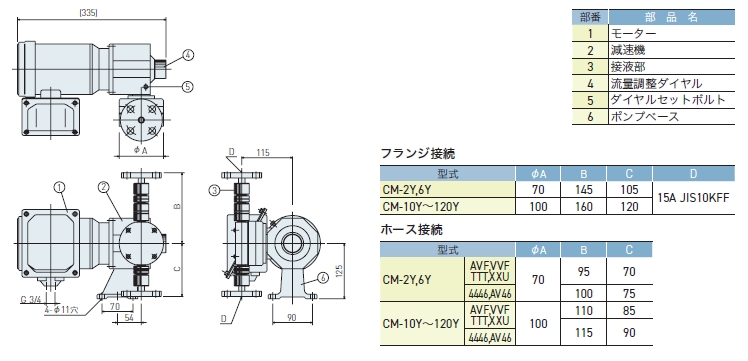

共通仕様項目

接続 ホース用 φ6×φ11mmブレード入り軟質塩ビホース又はφ6×φ9mmポリエチレンホース
ユニオン用 R3/8オネジ
配管用 15A JIS 10Kフランジ
モーター 標準 三相、4P、E種、60Hz(200・220V)、50Hz(200V)、全閉外扇屋外フランジ型
準標準 7定格三相、4P、E種、60Hz(380・400・440V)、50Hz(380・400・415・420V)全閉外扇屋外フランジ型
減速機 遊星2段減速機構、使用油モリブデングリース
塗装色 減速機部:マンセル2.5PB 2.5/7 モーター部:マンセルN7

TTT(オールテフロン)、4446(SUS仕様)の場合、標準付属品の内容は異なります。

予想吐出量早見図

清水使用時におけるCM-Yの吐出性能を次表に示します。
(使用薬液や液温、ポンプ設置状況により吐出量が変化するのでご注意ください)

※ご注文の際には、下記の項目をご連絡ください。

吐出圧力 吐出量
1.0MPaG(2Y、6Y、10Y、25Y) 5~1,200 mL/分(60Hz) 4~1,000 mL/分(50Hz)
0.7MPaG(45Y、85Y)
0.5MPaG(120Y)

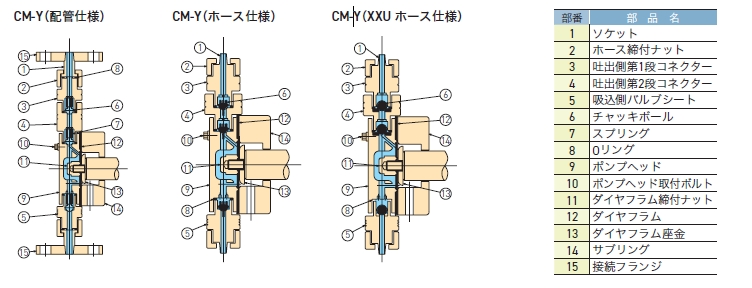

材質

VVF AVF AV46 XXU 4446 TTT
薬液使用例 PAC 塩酸・希硫酸 次亜塩素酸ソーダ
硫酸バンド
塩化第二鉄
苛性
ソーダ
高分子凝集剤
アンモニア水
消石灰液
スラッジ液
活性炭粉末液
有機溶剤
メタノール
強酸
ポンプヘッド PVC アクリル アクリル アクリル(SUS補強 SUS304 PTFE
ダイヤフラム PTFE PTFE PTFE PTFE PTFE PTFE
コネクター PVC PVC PVC PVC(SUS補強) SUS304 PTFE
チャッキボール FKM FKM SUS304 ウレタン SUS304 PTFE
スプリング SUS316 SUS316
Oリング PTFE PTFE PTFE PTFE PTFE PTFE
接続ホース仕様 φ6×φ11mm
ブレード入り
軟質塩ビホース
φ6×φ9mm
ポリエチレンホース
φ6×φ11mm
ブレード入り
軟質塩ビホース
φ6×φ9mm
ポリエチレン
ホース
φ6×φ11mm
ブレード入り
軟質塩ビホース
φ6×φ9mm
ポリエチレンホース
φ6×φ11mm
ブレードホース

付属品

標準付属品

<ホース用>
●ホース(4m)
●フート弁
●チャッキ弁
●簡易工具
●取付ボルト・ナット(M8×30L)4組
●取扱説明書

<ユニオン用>
●特殊水栓ソケット(R3/8×13A)3ケ
●簡易工具
●取付ボルト・ナット(M8×30L)4組
●取扱説明書

<配管用>
●簡易工具
●取付ボルト・ナット(M8×30L)4組
●取扱説明書
