製品紹介
Product Introduction
CMD-G（2連型）
✔正確な吐出量と簡単な流量調節
✔各種化学薬品の定量注入に最適
✔ボディは頑丈で耐久性が抜群
✔メンテナンスが容易
✔低価格で即納体制
✔インバーターモーター、安全増防爆・耐圧防爆仕様対応可能
✔ポンプヘッド(接液部)毎に材質変更可能で異なる液体を注入する事が出来ます。
特長
CMシリーズと比較したCMDシリーズの特長は次の通りです。
●同じ動力で、薬品の吐出量を多くすることができます。
●同一ラインへ2つのポンプヘッド(接液部)から注入すると、脈動を小さくすることができます。
●ポンプヘッドにはそれぞれ調節ダイヤルがあり、独立して吐出量をコントロールすることができます。
●ポンプヘッド毎に材質を変更することができるので、異なる液体を注入することができます。
つまり・・・
イニシャルコストとランニングコストを低く抑えることができることで、コストメリット(費用対効果)が向上します。
※ダイヤフラム径やポンプヘッド径は、同一である必要がありますので、極端に異なる吐出量には対応することができません。
仕様
| 接続 | ホース用 | (3G～12G)φ4×φ6mmポリエチレンホース又はφ4×φ9mmブレード入り軟質塩ビホース (XV46･XXU用はφ6×φ11mmブレード入り軟質塩ビホースです。 |
|---|---|---|
| (30G～100G)φ6×φ9mmポリエチレンホース又はφ6×φ11mmブレード入り軟質塩ビホース | ||
| 配管用 | (3G～100G)15A JIS 10Kフランジ | |
| (200G･350G)20A JIS 10Kフランジ | ||
| (500G･700G)25A JIS 10Kフランジ | ||
| モーター | 標準 | 0.2kW、三相、4P、E種、60Hz(200V･220V)、50Hz(200V) 全閉外扇屋外フランジ型 |
| 準標準 | 単相、0.2kW、4P、E種、60Hz(100V･110V)、50Hz(100V) 全閉外扇屋内フランジ型 | |
| 単相、0.2kW、4P、E種、60Hz(200V･220V)、50Hz(200V) 全閉外扇屋内フランジ型 | ||
| 7定格三相、0.2kW、4P、E種、60Hz(380･400･440V)、50Hz(380･400･415･420V) 全閉外扇屋外フランジ型 | ||
| 0.2kW･0.4kW共、三相、4P、E種、60Hz(200V･220V)、50Hz(200V) 安全増防爆屋外フランジ型 | ||
| 0.4kW、三相、4P、E種、60Hz(200V･220V)、50Hz(200V) 耐圧防爆屋外フランジ型 | ||
| 減速機 | ウォームギャー減速方式、使用油粘度320mm2/s(cSt)相当ウォームギャーオイル。 | |
| 塗装色 | 減速機部､モーター部共：マンセル2.5PB 5/2 | |
0.2kWモーター
| 型式 | 吐出量 (mL/min) | 最高 吐出圧力 MPaG |
ヘッド径/ ダイヤフラム径 (mm) |
ストローク数 spm (減速比) |
最大 ストローク長 (mm) |
モーター | 質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | ||||||
| CMD-3G | 12～60 | 10～50 | 50 | 42 | 1.0(単相) 1.5(三相) |
φ70/φ39 | 35(1/50) | 29(1/50) | 2 | 単相/ 三相 0.2kW |
約21 |
| CMD-7G | 28～140 | 24～116 | 130 | 108 | 4 | ||||||
| CMD-12G | 48～240 | 40～200 | 226 | 188 | 58(1/30) | 48(1/30) | |||||
| CMD-30G | 120～600 | 100～500 | 264 | 220 | 0.5(単相) 1.0(三相) |
φ110/φ90 | 35(1/50) | 29(1/50) | 約22 | ||
| CMD-60G | 240～1200 | 200～1000 | 836 | 696 | 7 | ||||||
| CMD-100G | 400～2000 | 320～1600 | 1334 | 1112 | 58(1/30) | 48(1/30) | |||||
| CMD-200G | 800～4000 | 640～3200 | 3496 | 2912 | 0.5 | φ150/φ120 | 三相0.2kW | 約25 | |||
0.4kWモーター
| 型式 | 吐出量 (mL/min) | 最高 吐出圧力 MPaG |
ヘッド径/ ダイヤフラム径 (mm) |
ストローク数 spm (減速比) |
最大 ストローク長 (mm) |
モーター | 質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | ||||||
| CMD-3G | 12～60 | 10～50 | 50 | 42 | 1.5 | φ70/φ39 | 35(1/50) | 29(1/50) | 2 | 三相 0.4kW |
約22 |
| CMD-7G | 28～140 | 24～116 | 130 | 108 | 4 | ||||||
| CMD-12G | 48～240 | 40～200 | 226 | 188 | 58(1/30) | 48(1/30) | |||||
| CMD-30G | 120～600 | 100～500 | 264 | 220 | 1.0 | φ110/φ90 | 35(1/50) | 29(1/50) | 約23 | ||
| CMD-60G | 240～1200 | 200～1000 | 836 | 696 | 7 | ||||||
| CMD-100G | 400～2000 | 320～1600 | 1334 | 1112 | 58(1/30) | 48(1/30) | |||||
| CMD-200G | 800～4000 | 640～3200 | 3496 | 2912 | 0.5 | φ150/φ120 | 約26 | ||||
| CMD-350G | 1400～7000 | 1200～5800 | 6508 | 5422 | 12 | ||||||
| CMD-500G | 2000～10000 | 1600～8000 | 8518 | 7098 | 112(1/16) | 87(1/16) | 8 | ||||
| CMD-700G | 2800～14000 | 2400～11600 | 12134 | 10112 | 12 | ||||||
吐出量は吐出圧0.1MPaG、吸込揚程(-0.01MPaAq)(ポンプと同管径)における常温・清水によるものです。
PVC配管使用時、3G～12Gの吐出圧力は最高1.0MPaGまで。
CMD(2連ヘッド)型の吐出量は、それぞれCM型の2倍量です。
200G～700Gはホース仕様・単相モーター仕様はありません。
標準仕様時は周囲温度0～40℃、取扱い液温0～50℃、NPSH req.は約0.06MPa Abs.でご使用下さい。
CM-3G～12Gの最高吐出圧時の最大吐出量は、吐出圧1.0MPaG時の値です。
予想吐出量早見図

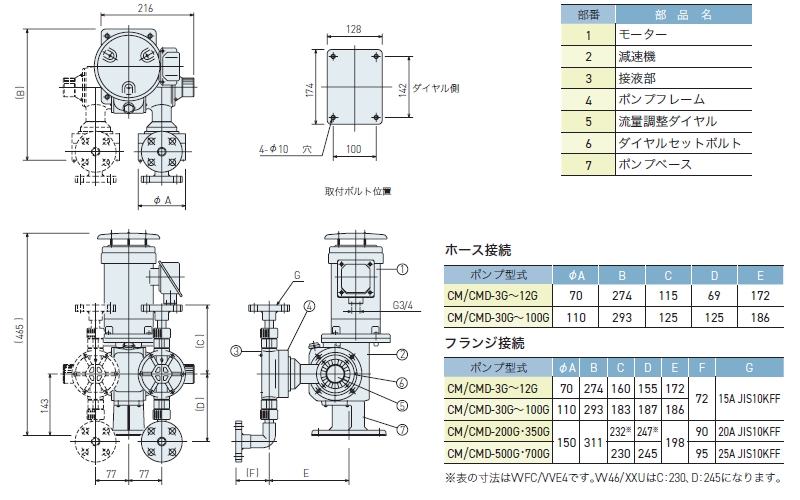

外形寸法図
 |
部番 | 部品名 |
|---|---|---|
| 1 | モーター | |
| 2 | 減速機 | |
| 3 | 接液部 | |
| 4 | ポンプフレーム | |
| 5 | 流量調整ダイヤル | |
| 6 | ダイヤルセットボルト | |
| 7 | ポンプベース |

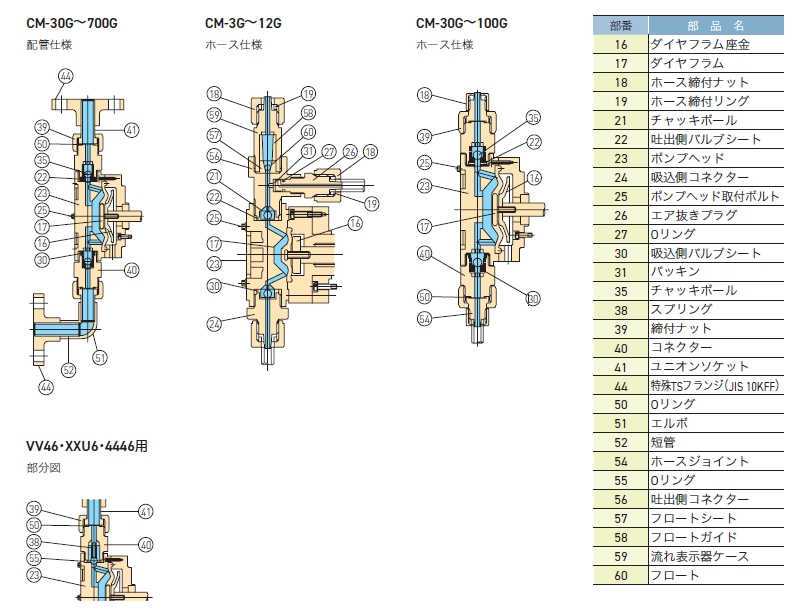

接液部構造
材質
| VVFC | VVE4 | XV46(3G～12G) VV46(30G～700G) |
XXU(3G～350G) XXU6(500G、700G) |
444(3G～12G) 4446(30G～700G) |
||||
|---|---|---|---|---|---|---|---|---|
| 薬液使用例 | 次亜塩素酸ソーダ、 塩化第二鉄、 PAC、硫酸バンド、 硫酸第一鉄、硫酸第二鉄 |
塩酸 希硫酸 その他 の強酸 |
苛性 ソーダ |
アンモニア水 | 高分子凝集剤 アンモニア水 |
消石灰液 スラッジ液 活性炭粉末液 |
メタノール | |
| ポンプヘッド | PVC | PVC | PVC＋SUS座(XV46) PVC(VV46) |
PVC＋SUS座 | SUS304 | |||
| ダイヤフラム | PTFE | 30G～100G：EPDM、その他：PTFE | PTFE | PTFE | ||||
| コネクター | PVC | PVC | PVC | PVC＋SUS座 | SUS304 | |||
| バルブシート | FKM | EPDM | – | – | – | |||
| チャッキボール | セラミックス | SUS304 | SUS304 | ウレタン | SUS304 | |||
| スプリング | – | – | SUS316 | -/SUS316 | -/SUS316 | |||
| Oリング パッキン |
アフラス® | アフラス® | XV46：PTFE VV46：アフラス® |
アフラス® | PTFE | |||
| 接続 | ホース 仕様 |
φ4×φ9又はφ6×φ11mm ブレード入り 軟質塩ビホース |
φ4×φ6 又は φ6×φ9mm ポリエチレンホース |
φ4×φ9又はφ6×φ11mm ブレード入り軟質塩ビホース |
φ6×φ11mm ブレード入り 軟質塩ビホース |
φ6×φ11mm ブレード入り 軟質塩ビホース |
φ6×φ9mm ポリエチレンホース |
|
| 配管仕様 | 3G～100G：15A、200G･350G：20A、500G･700G：25A いずれもJIS 10K フランジ | |||||||
※材質の耐触性は液の温度、濃度により変化しますので、上記使用例は目安です。上記以外の材質組み合わせも可能です。
※(VVFC)の接続ホースには二種類ありますので、ご選定には使用液名または、使用ホウースサイズをご指定ください。
※CM-Gを有機溶剤へ使用するのはお避けください。
※CM-500G・700G・CMD-500G・700GえはVVFC/VVE4はVVYYとなります。(YはハステロイC)
※CM-350G、CMD-350Gでは性能が出ないためVVE4の代わりにVV46をご使用願います。
※アフラス®はAGC(株)の登録商標です。
付属品
標準付属品
＜ホース用＞
●フート弁(XXU/XXU6/444/4446以外)
●ボール型(90゜)サイフォン防止弁(XXU/XXU6/444/4446以外)
●ホース(4m)
●簡易工具一式
●取付ボルト･ナット(ワッシャー付、M8×30L)4組
●取扱説明書1冊
●エア抜きポンプ
●エア抜き用ホース(ポリエチレンホース0.85m)付属(3G～12G VVFC/VVE4)
●流れ表示器(3G～12G〈VVFC/VVE4)
＜配管用＞
●簡易工具一式
●取付ボルト･ナット(ワッシャー付、M8×30L)4組
●取扱説明書
●エア抜きポンプとエア抜き用ホース(ポリエチレンホース0.85m)(3G～12G〈VVFC/VVE4〉
