ダルコメータ（2線式変換器 DMTa）
✔ 現場とDCS(集中制御)を繋ぐ 水質モニタ変換器
✔ pH等の減衰しやすいmV信号をmA信号へ変換し長距離伝送
✔ 信号線と電源線を共有でき現場電源が不要
特長
ダルコメータ DMTa 2 線式変換器は pH/ORP/ 導電率測定に対応した 4-20mA 信号変換器です。
pHセンサ等のｍV信号を mA信号 へ変換し、長距離伝送を可能にします。
さらにセンサ校正にも対応しており、センサ近くの現場へ設置する事で作業効率の向上が図れます。
また、信号線・電源線を共有しており接続先のダルコメータ D1C、DAC や PLC 等から電源供給が可能で、現場電源が不要です。
用途
●大型工場での水質測定
●集中制御盤への mA アナログ信号出力
仕様
設置例
型式仕様
| pH/ORP用 P型 | 導電率用 L型 | ||
|---|---|---|---|
| 測定対象 | pH / ORP | 測定対象 | 導電率 (2極式のみ) |
| 測定レンジ | pH: -1~15, ORP ±1200mV | 測定レンジ | 1 ～ 200mS/cm |
| 分解能 | pH ： 0.01 / ORP ： 1mV | セル定数 | 0.006 ～ 12.0 /cm |
| 補正項目 | Pt1000/Pt100 による温度補償(pHのみ) | 分解能 | 測定レンジの 1/1,000 (最小 0.001 μ S/cm) |
| 温度補償レンジ | 0 ～ 150℃ | 温度補償レンジ | 0 ～ 150℃ |
共通仕様
| 電源仕様 | 二線伝送式 24VDC(16 ～ 40VDC) |
|---|---|
| 出力仕様 | アナログ出力：4-20mADC(負荷抵抗 400 Ω、絶縁出力)× 1 PROFIBUS-DP 仕様 24VDC(16 ～ 30VDC) |
| 使用周囲温度 | -10 ～ 60℃ |
| 保護等級 | IP65 相当 屋内仕様(パネル面取付け時は IP54 相当) |

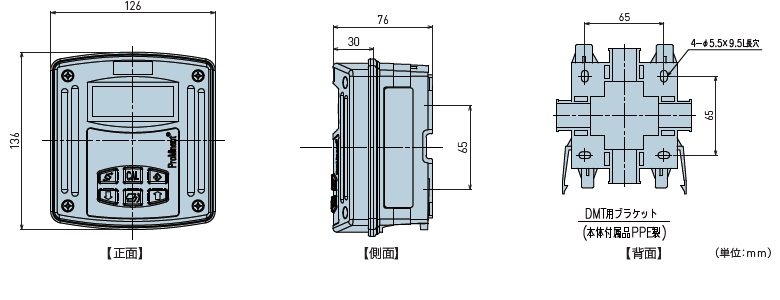

| 寸法 / 質量 | Ｗ 126 ×Ｈ 136 ×Ｄ 78mm / 約 0.5kg |
