製品紹介
Product Introduction
隔膜式センサー
✔導電率の影響を受けにくく、安定した測定が可能
✔消耗品は膜キャップと電解液のみで経済的
✔ビーズの摺動が無いため、電極が長寿命
✔センサーに変換器を内蔵・ダルコメーターと離して
センサーの設置が可能
特徴
プロミネント隔膜式センサーは、メカニカルな可動部を持たず、メンテナンスに専門的な技術を必要としません。
検出/ 演算/ 変換の各パートにより、ポーラログラフの微弱な信号に温度補正を行い4-20mADC 出力します。
ゆえに、水質調節計との接続は、4-20mADC（一部のセンサー+Pt1000）となり、場合により分離して融通性のある設置ができます。
（最長100m）これらは、世界各国で活躍してるグローバルスタンダードな商品です。

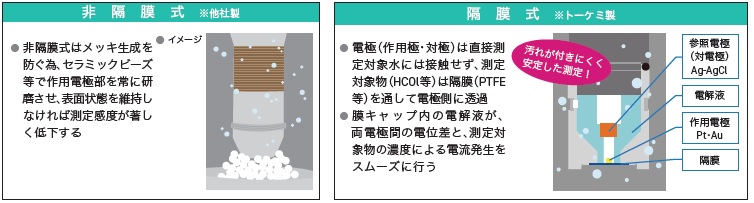

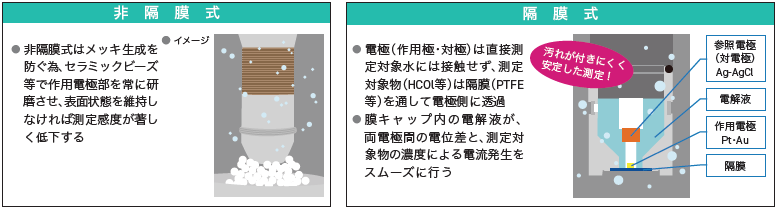

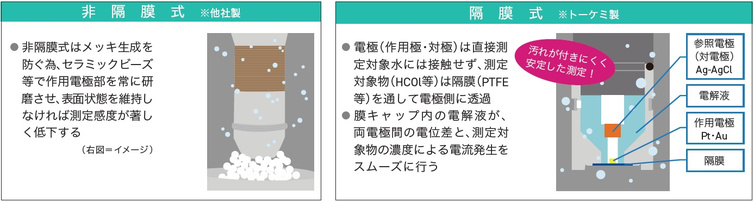

隔膜ポーラログラフ式
電極の分極現象（Polarization）を利用した水質測定方法のひとつで、溶液に浸漬した2 つの電極の間に特定の電圧（印加電圧）
をかけるとそれに応じた物質がイオン化し、濃度に応じた電流が電極間に流れます。その発生した電流値より測定対象を測定します。
また、隔膜と電解液を介して測定物質を検知するため、導電率の影響を受けにくく安定した測定が可能です。
プロミネントセンサーが選ばれる事例
pH変化に係わりなく測定できる塩素センサー
水中に次亜塩素酸ナトリウム（NaClO）を投入すると、pH値により次亜塩素酸（HOCl）と次亜塩素酸イオン（ClO-）の形態をとります。

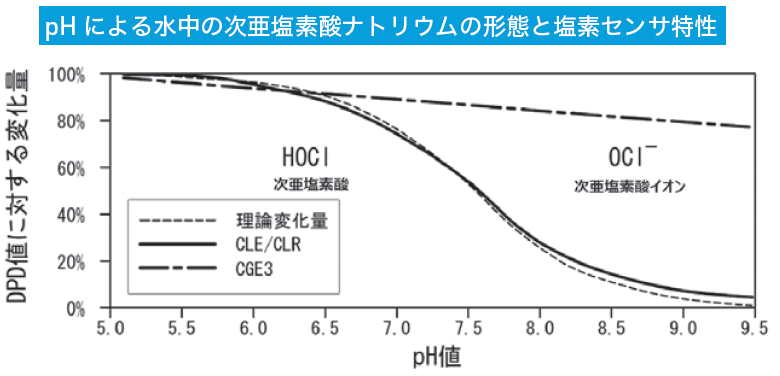

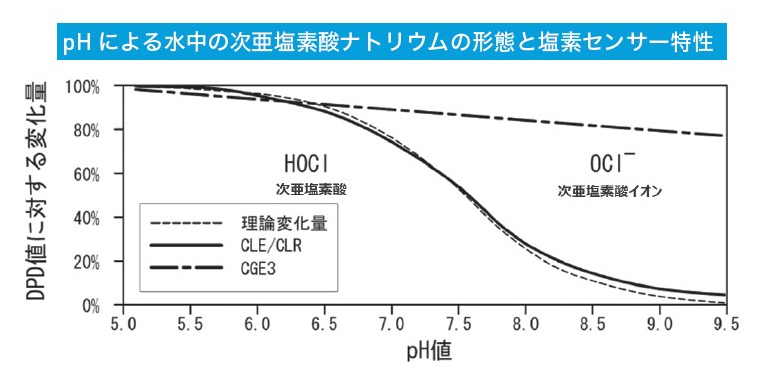

水質調節計の校正時に使用するDPD値を100%として、HOCl / OCl-と塩素センサ測定の特性はグラフの通りです。
pH管理された飲料水の塩素濃度測定では、CLE3形，CGE3形にて測定します。
対して、アルカリ水中の塩素水（リンサー水）などは、HOCl / ClO-両方を測定する必要がありCGE3形にて測定します。
センサー毎に特長より用途に合わせて選択できます。
CGE3（HOCl+ClO-） 事例：一般の用途の他、 塩素水（リンサー水など）測定のとき
CLE3（HOCl） 事例：飲料用、プールなど，高濃度弱酸性次亜水測定のとき
■遊離残留塩素センサー
| 型式 | 特徴 | レンジ | 飲料水 | プール | 冷却水 | 排水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CLE3 隔膜式 |
遊離塩素測定の スタンダードセンサー 次亜塩素酸を測定 |
～ 0.5 mg/l | 〇 | △ | ✕ | ✕ | 5 ～ 45℃ | ～ 0.1MPa | pH 5.5 ～ 8.0 | 〇 | 〇 |
| ～ 2.0 mg/l | 〇 | 〇 | |||||||||
| ～ 5.0 mg/l | 〇 | 〇 | |||||||||
| ～ 10.0 mg/l | 〇 | 〇 | |||||||||
| ～ 20.0 mg/l | 〇 | 〇 | |||||||||
| ～ 50.0 mg/l | 〇 | 〇 | |||||||||
| ～ 100.0 mg/l | 〇 | 〇 | |||||||||
| CLR1 隔膜式 |
CLE3 に耐汚性のある 高レンジ対応センサー |
～ 200 mg/l | ✕ | ✕ | △ | 〇 | 〇 | 〇 | |||
| ～ 500 mg/l | 〇 | 〇 | |||||||||
| ～ 1,000 mg/l | 〇 | 〇 | |||||||||
| CGE3 隔膜式 |
結合塩素の影響を受けにくい 遊離塩素センサー次亜塩素酸+ 次亜塩素酸イオン |
～ 2.0mg/l | 〇 | 〇 | △ | △ | ～ 0.3MPa | pH 5.5 ～ 9.5 | 〇 | 〇 | |
| ～ 10.0 mg/l | 〇 | 〇 | |||||||||
| CBR1 隔膜式 |
少々の汚れでも測定可能な 塩素センサー次亜塩素酸+次亜塩素酸イオン |
～ 0.5mg/l | 〇 | △ | 〇 | 〇 | ～ 0.1MPa | pH 5.0 ～ 9.5 | 〇 | 〇 | |
| ～ 2.0mg/l | 〇 | 〇 | |||||||||
| ～ 10.0mg/l | 〇 | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■全塩素センサー
| 型式 | レンジ | 飲料水 | プール | 冷却水 | 排水 | CIP | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CTE1 隔膜式 |
～ 0.5 mg/l | 〇 | 〇 | 〇 | 〇 | ✕ | 5 ～ 45℃ | ～ 0.3MPa | pH 5.5 ～ 9.5 | 〇 | 〇 |
| ～ 2 mg/l | 〇 | 〇 | |||||||||
| ～ 5 mg/l | 〇 | 〇 | |||||||||
| ～ 10 mg/l | 〇 | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■次亜臭素センサー
| 型式 | レンジ | 飲料水 | プール | 冷却水 | 排水 | 海水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BCR1 隔膜式 |
～ 0.5 mg/l | ✕ | ✕ | 〇 | 〇 | 〇 | 5 ～ 45℃ | ～ 0.1MPa | pH 5 ～ 9.5 | 〇 | 〇 |
| ～ 2 mg/l | 〇 | 〇 | |||||||||
| ～ 10 mg/l | 〇 | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■二酸化塩素センサー
| 型式 | レンジ | 飲料水 | プロセス水 | 冷却水 | 灌漑水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|
| CDE2 隔膜式 |
～ 0.5mg/l | 〇 | ✕ | ✕ | ✕ | 5 ～ 45℃ | ～ 0.1MPa | pH 4 ～ 11 | 〇 | 〇 |
| ～ 2 mg/l | 〇 | 〇 | ||||||||
| ～ 10mg/l | 〇 | 〇 | ||||||||
| CDR1 隔膜式 |
～ 0.5mg/l | ✕ | 〇 | 〇 | 〇 | 1 ～ 55℃ | ～ 0.3MPa | pH 1 ～ 10 | 〇 | 〇 |
| ～ 2mg/l | 〇 | 〇 | ||||||||
| ～ 10mg/l | 〇 | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■オゾンセンサー
| 型式 | レンジ | 飲料水 | プロセス水 | 冷却水 | 灌漑水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|
| OZE3 隔膜式 |
～ 2mg/l ※ | 〇 | ✕ | ✕ | ✕ | 5 ～ 45℃ | ～ 0.1MPa | pH 4 ～ 11 | 〇 | 〇 |
| OZR1 隔膜式 |
～ 2mg/l | 〇 | 〇 | 〇 | 〇 | 5 ～ 45℃ | ～ 0.1MPa | pH 4 ～ 11 | 〇 | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
※ 0 ～ 10mg/Lの特注品もございます。
■過酢酸センサー
| 型式 | レンジ | 飲料水 | 食品(野菜・食肉) | CIP | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|
| PAA1 隔膜式 |
～ 200 mg/l | 〇 | 〇 | 〇 | 1 ～ 45℃ | ～ 0.3MPa | pH 1 ～ 9 | 〇 | 〇 |
| ～ 2,000mg/l | |||||||||
| ～ 5,000mg/l | |||||||||
| ～ 10,000mg/l |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■過酸化水素センサー
| 型式 | レンジ | 飲料水 | プロセス水 | 冷却水 | 灌漑水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|
| PERI 隔膜式 |
～ 2,000mg/l | 〇 | 〇 | 〇 | 〇 | 0 ～ 50℃ | ～ 0.1MPa | pH 2.5 ～ 11 | 〇 | 〇 |
| PEROX 隔膜式 変換器付 |
～ 20mg/l | 〇 | △ | 〇 | ✕ | 0 ～ 40℃ | ～ 0.2MPa | pH 2.5 ～ 10 | 〇 | 〇 |
| ～ 2,00mg/l | ||||||||||
| ～ 2,000mg/l |
対応ホルダー：DLG Ⅲ・DGMA（流通型） サンプル水流量：0.5 ～ 1.0L/min
■蛍光式 溶存酸素センサー
| 型式 | レンジ | 飼育水槽 | プロセス脱酸水 | 活性汚泥水 | 灌漑水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|
| DO3 蛍光式 |
～ 20mg/l | 〇 | ✕ | 〇 | 〇 | 0 ～ 50℃ | ～ 0.2MPa | pH 6.0 ～ 9.5 | △ | 〇 |
対応ホルダー：DLG Ⅲ・DGMA（流通型）・専用浸漬ホルダー サンプル水流量：0.5 ～ 1.0L/min
■フッ化物イオンセンサー
| 型式 | レンジ | 飲料水 | プロセス水 | 冷却水 | 灌漑水 | 耐熱 | 耐圧 | pH | D1C | DACb |
|---|---|---|---|---|---|---|---|---|---|---|
| FLEP 非膜式 変換器付 |
～ 10mg/l ※ | 〇 | 〇 | ✕ | ✕ | 1 ～ 35℃ | ～ 0.1MPa | pH 5.5 ～ 9.5 | 〇 | 〇 |
| ～ 100mg/l |
対応ホルダー：DLGⅣ サンプル水流量：0.2 ～ 3.3L/min

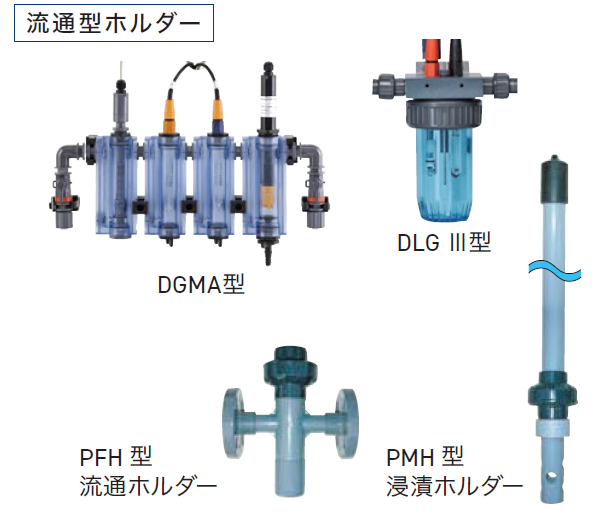

センサーアクセサリー
| DGMA 型 | ● 1 流路で複数のセンサーを設置できるPVC 製の多連ホルダー ●オプションでフィルター、フロースイッチの取付が可能 ●最大センサー数：4 本 ●φ 5-8・φ 6-11・φ 8-13.5 ホース接続に対応 |
|---|---|
| DLGⅢ型 | ●汚れの多い測定水や連続攪拌が必要なアプリケーション向けホルダー ●最大センサー数：3 本 ●φ 5-8・φ 6-11・φ 8-13.5 ホース接続に対応 |
| DLGⅣ型 | ●汚れの多い測定水や連続攪拌が必要なアプリケーション向けホルダー ●最大センサー数：4 本 ●φ 5-8・φ 6-11・φ 8-13.5 ホース接続に対応 |
| PFH 型 | ● pH・ORP センサー専用流通型ホルダー ●最大センサー数：1 本 ● PVC またはSUS 製15AJIS10KF 接続 |
| PMH 型 | ● pH・ORP センサー専用浸漬型ホルダー ●最大センサー数：1 本 ● PVC またはSUS 製。ホルダー長0.5 ～ 2.0m |
