ダルコフレックス(チューブポンプ)

✔ スラリー液の移送用
✔ 高粘度液の移送用
✔ 高い自吸能力
✔ 多彩なホース材質

特長

スラリー液/ペースト/高粘度液/気泡を含む液の移送に最適!

●ローラー方式によりオイルバス不要で低動力
●シールレス&バルブレスのシンプルな構造
●高い自吸能力(吸込高さ最大8m)
●正転、逆転運転が可能
●業界トップクラスの長寿命ホースを採用 ※1
●ホースは密閉ケーシング内に収納、オプションの液漏れ検知センサー(DC24V)にて液漏れ監視も可能
●インバーター対応モーターを標準装備。別途インバーターを使用することで 1:10 まで流量調整が可能
●硬度の高いスラリー(金属粉、顔料等)、固形物を含むデリケートな液(ペースト、クリーム等)の移送も可能
●高粘度液の移送(通常20,000 ~ 30,000 mPa・s、最大60,000 mPa・s ※2)
●DFCa型ではローラー駆動軸を2点支持しており高動力下でも安定した回転による安定した吐出が可能

※1:ホースの弾性・耐久性向上の為、ホース中層部に網目状に織込んだ補強材を被覆したホースを採用
※2:DFCa型用オプション バキュームユニットを採用した場合

仕様

DFBa型:ローラー方式 最大流量 ~ 480 L/h 最大吐出圧 0.8MPa
DFCa型:ローラー方式 最大流量 ~ 14,000 L/h 最大吐出圧 0.4MPa

型式 吐出量 [L/h] 最高吐出圧力
[MPa]
動力
[kW]
フランジ口径
(JIS10K)
参考許容粒径
[mm]
質量
[kg]
50Hz 60Hz
DFBa013B 60 72 0.8 0.4 15A 3.3 15
DFBa016C 140 168 0.8 0.4 20A 4 22
DFBa022E 400 480 0.8 0.4 25A 5.5 31
DFCa030A 650 780 0.4 0.4 32A 7 71
DFCa040B 1,400 1,680 0.4 0.75 40A 8.8 120
DFCa050C 2,400 2,800 0.4 1.5 40A 10 180
DFCa060D 4,700 5,600 0.4 3.7 50A 13.8 290
DFCa070E 11,700 14,000 0.4 3.7 65A 16.3 500

※フランジ材質:PVC・SUS304対応可能
※吐出量は清水・常温・押し込み状態時の値であり、液性状や配管構成により変動します
※本ポンプは脈動が発生します。配管接続径を大きくしたり、エアチャンバーの設置を推奨します

動力部

標準モーター仕様:3相200V、50/60Hz、インバーター対応モーター IP44(屋外仕様)、E種
※インバーター本体は別途となります。

駆動部

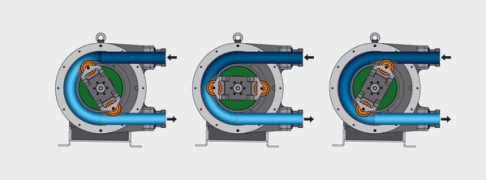

ローラーによるホース圧搾の利点

●DFBa シリーズ、DFCa シリーズでは、ローラーによりホースを圧搾するためホースへのストレスが少なく、ホースの劣化を最小限に抑えることができます
●モーターの必要トルクが小さいため、小型モーター / 低消費電力での運転が可能

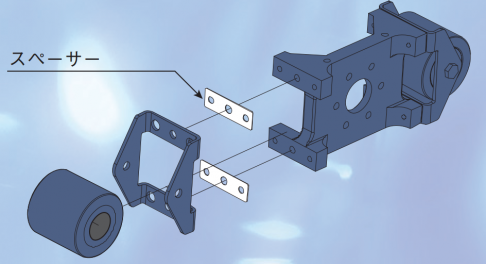

●必要吐出圧によりスペーサーの枚数を調節しホースを絞る力を調節
●ホースとローラーはグリースにより潤滑、オイルバス方式ではないためホース交換が容易

材質

ホース材質

型式 本体
NR (天然ゴム) 標準ホース。中性水の他、希釈した酸、アルカリ、アルコール等の液体用
NBR (ニトリルゴム) 油分・脂肪の多い液体用
EPDM (エチレンプロピレンゴム) 濃酸、ケトン、アルコール類
NR-A (NR食品グレード) NR (天然ゴム) ベースの食品向けホース
NBR-A (NBR食品グレード) NBR (ニトリルゴム) ベースの食品向けホース
ハイパロン 硝酸、クロム酸、塩酸、水酸化ナトリウム、水酸化カリウム、過酸化水素など

オプション

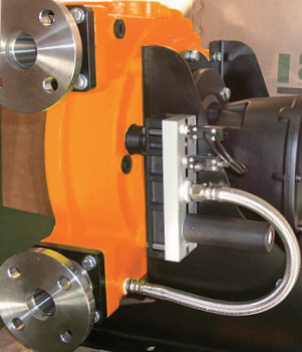

バキュームユニット(DFCa型対応オプション)

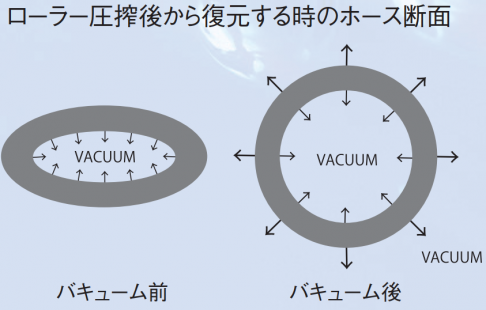

ポンプケーシング内の圧力を減圧し、ホースが元の形に戻るのを補助します。
最大60,000mPa・s(cP)の高粘度液の移送や、吸込み揚程が高い場合など、ホースが復元しにくい場合に効果的です。
