ダルコフロー(薬注流量計)

✔ 定量ポンプの脈動に対応した流量計
✔ 接液部に高耐食樹脂使用 (PVDF/PTFE)
✔ 瞬時流量、積算流量の表示&出力
✔ 薬注設備の流量監視用途に最適

特長

ダルコフローDFMaは定量ポンプ専用の超音波式 流量計です。
瞬時流量と積算流量を指示し、瞬時流量をパルス信号・アナログ信号で出力が可能です。

さらに、プロミネント製定量ポンプの一部機種と組み合わせる事で、ダルコフローで検出した流量値をポンプへフィードバックし、吐出量を自動調整・制御する事が可能です。

フィードバック制御 対応機種

●ガンマX
●ガンマXL(デルタ)
●シグマコントロール 等
詳しくはお問合せ下さい。

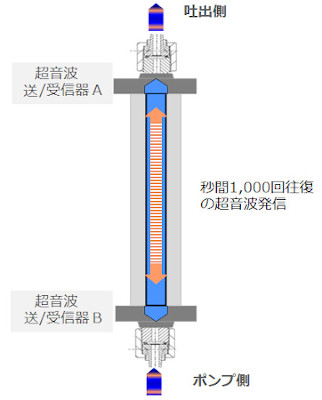

機構

定量ポンプ特有の脈動を利用した超音波式流量計です。
●大きな流れ・脈動・液の汚れ・粘性があっても測定が可能
●接液部に金属は使われておらず、低導電率の液体でも測定可能
※但し、無脈動の流れ、濁質の混在、気泡混入の場合は測定できません。

仕様

型式 DFMa 05 DFMa 08
計測レンジ 0.1 ~ 13.0 L/h 0.6 ~ 50.0 L/h
検知可能流量範囲 0.03 ~ 10.0 ml/ストローク (ポンプストローク毎の吐出量)
精度 ±2% (100 ストローク以上) 但し、測定液の性状に影響を受ける場合あり
耐圧 0.15 ~ 1.6 MPa
許容液温 -10 ~ +45℃ 凍結なきこと
接液部材質 PVDF (シール FPM/EPDM/PTFE 付属)
本体材質 PPE + GF20 (ネジ類は SUS304)
出力仕様(オプション) アナログ出力 :0/4~20mADC × 1 (負荷抵抗 400Ω(絶縁))
パルス出力 : 1 パルス/stroke
周波数出力 : < 10kHz
電源仕様 単相 100 ~ 230VAC ±10% 50/60Hz
周囲温度 / 保護等級 -10 ~ +50 ℃ 湿度 95%以下 / IP65 相当 (屋内仕様)
寸法 / 質量 W121×H160×D122mm / 約 0.8kg

測定対象

水 ・過酸化水素 ・硫酸・次亜塩素酸ナトリウム(ソーダ)・塩酸 ・硫酸アルミニム

<測定出来ない薬液・状態>
●気泡、スラリーを含む薬品
⇒ 測定誤差が大きくなります。
●乳化(エマルジョン)状態の薬品
⇒ 測定誤差が大きくなります。
●苛性ソーダ(水酸化ナトリウム)
⇒ 超音波伝達が困難であるため、測定誤差が大きくなります。
●その他 超音波の伝達が困難な薬液
⇒ 実績がない場合は、事前にテストを行って頂くことを推奨いたします。
