製品紹介
Product Introduction

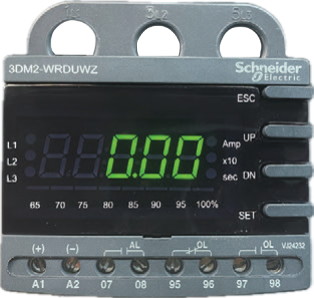

EOCR（マグネットポンプ空運転防止装置）
✔3相全ての動作負荷電流を監視して空運転を防止。
✔5秒毎に自動交互に動作負荷電流を表示。
✔制御電源は100～250Vのフリー電源。
✔インバーター対応20～400Hz。
✔内蔵CTで取付が簡単。
特長
●3相全ての動作負荷電流を監視して空運転を防止。
●5秒毎に自動交互に動作負荷電流を表示。
●制御電源は100～250Vのフリー電源。
●インバーター対応20～400Hz。
●内蔵CTで取付が簡単。
仕様
共通仕様項目
| 測定電流範囲 | 0.5～60A | |
|---|---|---|
| 起動時遅延時間 | 1～200秒 | |
| 動作時遅延時間 | 1～30秒 | |
| リセット | 手動/制御電源断 | |
| 動作特性 | 瞬時型 | |
| 周囲温度 | -20～60℃ | |
| 取付 | 35mm DINレール | |
| 制御電源 | 100～250V | |
| 消費電力 | 3W以下 | |

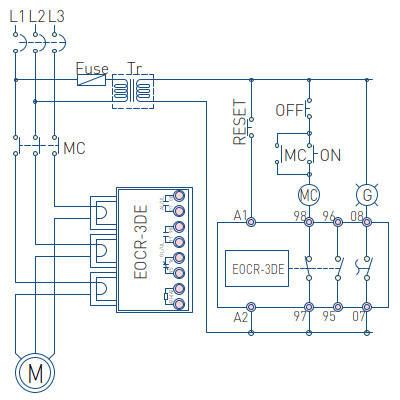

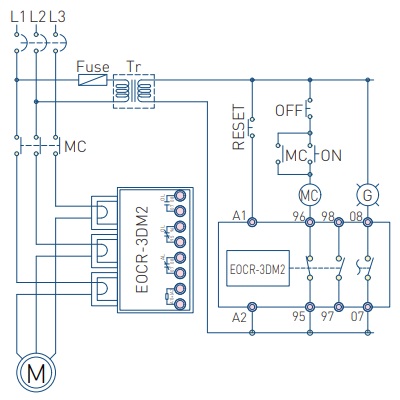

配線図例
トリップ時、95-96は開、97-98は閉となります。
出力端子97-98は警報出力、警報ランプ等にご利用ください。
出力端子07-08は運転開始後に閉となり、トリップ時は開となります。
※当社工場出荷時の設定動作です。
