製品紹介

Product Introduction

フランジ・ジョイント

✔他材質及び他寸法のものも別途製作します。

外形図・型式

単位:mm

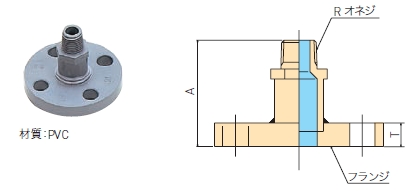

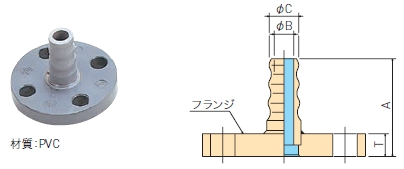

溶接タケノコフランジ 溶接バルソケフランジ
型式 A B C T フランジ
(JIS 10K)
質量
約 (g)
型式 A T Rオネジ フランジ
(JIS 10K)
質量
約 (g)
BF-1515 65 10 15 13 15A 140 VF-1515 63 13 1/2 15A 180
BF-1915 12 19 VF-1520 15 20A
BF-1920 15 20A 180 VF-2020 71 3/4
BF-2520 15 25 VF-2025 25A 300
BF-2525 25A 280 VF-2525 80 1
BF-3225 67 20 32 VF-2540 17 40A 400
VF-4040 100 11/2

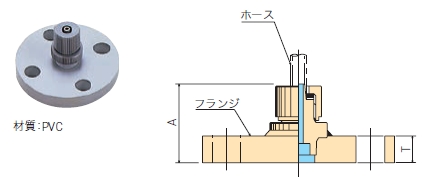

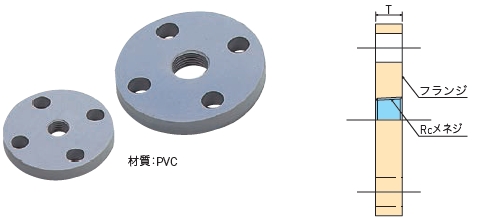

ホースフランジ ネジ込フランジ
型式 A T ホース フランジ
(JIS 10K)
質量
約 (g)
型式 T Rcオネジ フランジ
(JIS 10K)
質量
約 (g)
HF-4615 58 13 4×6 15A 160 SF-1313 13 3/8 13A 110
HF-4915 4×9 SF-1513 1/2
HF-6915 6×9 SF-1315 3/8 15A
HF-6115 6×11 SF-1515 1/2
HF-4620 63 15 4×6 20A 200 SF-1520 15 20A 160
HF-4920 4×9 SF-2020 3/4
HF-6920 6×9 SF-2025 18 25A 240
HF-6120 6×11 SF-2525 1

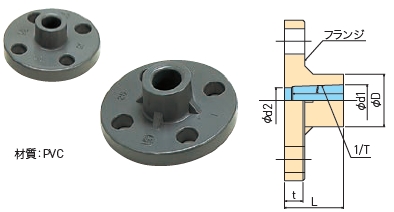

特殊TSフランジ
型式 D d1 d2 L 1/T フランジ (JIS 10K) 質量 約 (g)
TS-1315 31 18.6 15 35 30 1/30 15A 150
TS-1320 35.5 18.4 15 40 34 1/30 20A 170
TS-2025 42.5 26.6 20 46 40 1/34 25A 300

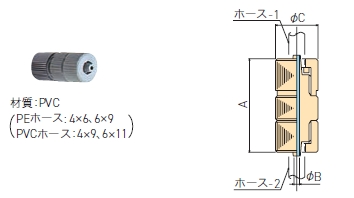

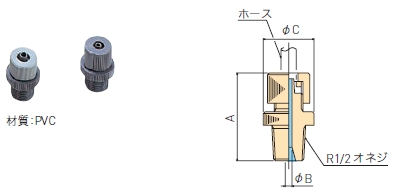

ホースジョイント 二方ホースジョイント
型式 A B C ホース 質量 約(g) 型式 A B C ホース1 ホース2 質量 約(g)
HJ-46 52 3 30 4×6 30 2HJ-44 53 3 24 4×6
4×9
4×6
4×9
40
HJ-49 4×9 2HJ-46 6×9
6×11
HJ-69 5 6×9 2HJ-66 5 6×9
6×11
HJ-61 6×11

タケノコジョイント

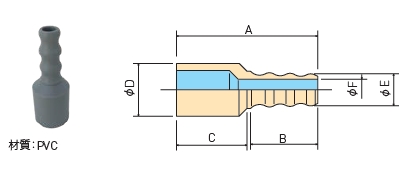

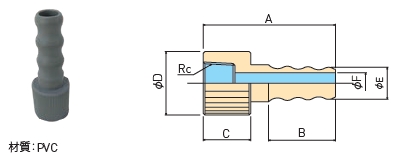

タケノコジョイント(パイプ用) タケノコジョイント(メネジ用)
型式 A B C D E F 適用
VP管
質量
約 (g)
型式 A B C D E F Rc
メネジ
質量
約 (g)
JP-1513 80 37 40 30 15 10 13 25 JF-1513 70 37 25 25 15 10 3/8 25
JP-1515 15 JF-1515 30 1/2
JP-1915 19 12 30 JF-1915 19 12 30
JP-1920 85 34 20 45 JF-1920 73 27 36 3/4 45
JP-2520 25 15 JF-2520 75 30 25 15 50
JP-2525 42 40 25 50

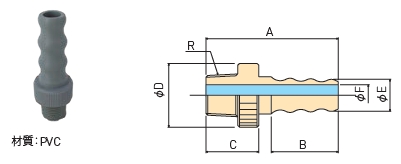

タケノコジョイント(オネジ用)
型式 A B C D E F R
オネジ
質量
約 (g)
JM-1513 73 37 28 26 15 10 3/8 20
JM-1515 30 1/2
JM-1915 29 19 12 25
JM-1920 75 30 35 3/4 40
JM-2520 25 15 45
JM-2525 85 40 40 17 1 50

ソケット/プラグ/ニップル

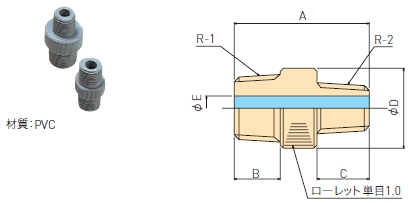

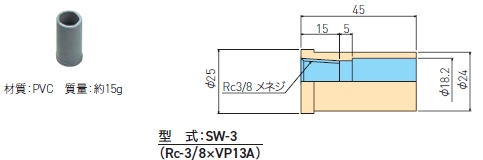

特殊水栓ソケット ニップル
型式:SW-3
(Rc-3/8×VP13A)
質量:約15g
型式 R-1×R-2 オネジ A B C D E 質量 約(g)
NP-33 3/8×3/8 42 15 15 26 8 25
NP-43 1/2×3/8 44 17
NP-44 1/2×1/2 46 17 27 10
NP-64 3/4×1/2 53 20 35 40
NP-66 3/4×3/4 55 20 15
NP-86 1×3/4 40 45
NP-88 1×1 23

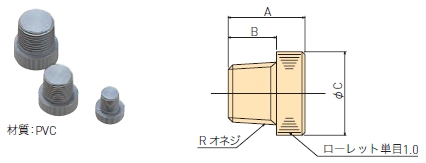

封止プラグ
型式 Rオネジ A B C 質量 約(g)
BP-3/td> 3/8 24 15 22 10
BP-4 1/2 27 17 20
BP-6 3/4 32 20 35 30
BP-8 1 40 25 40 60
