製品紹介
Product Introduction

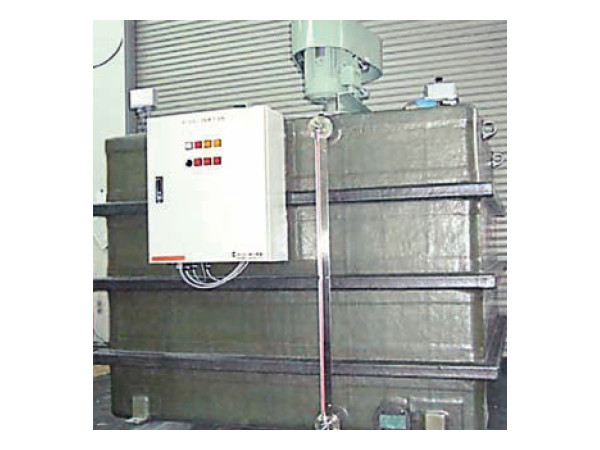

液体高分子凝集剤(L/PAD)

✔原液タンク、原液移送ポンプ、溶解装置薬注ポンプのユニット化にも対応
✔屋外仕様対応可能
特長
●粉体技術をフィードバックさせた高品質溶解技術
●コンパクトで簡単操作
●設置後すぐに自動運転
●タンクはPVC製、SUS304製、FRP製とバリエーション豊富
●原液タンク、原液移送ポンプ、溶解装置薬注ポンプのユニット化にも対応
●官民共に豊富な納入実績
●屋外仕様対応可能

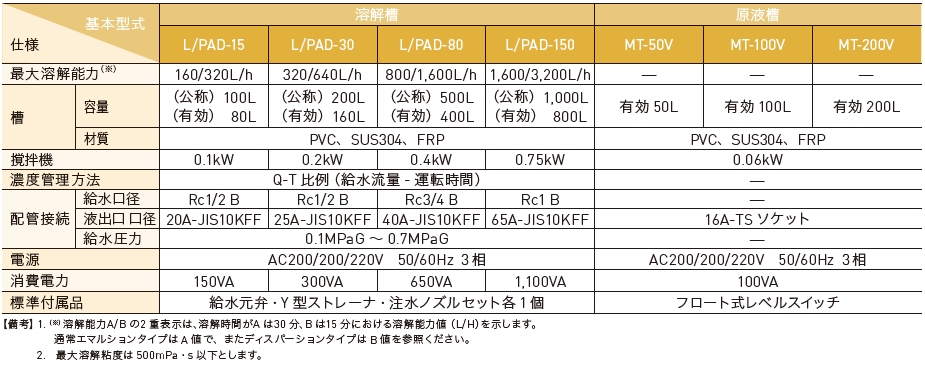

仕様
型式 | L/PAD-15 | L/PAD-30 | L/PAD-80 | L/PAD-150 | |
---|---|---|---|---|---|
最大溶解能力 ※ | 160/320L/H | 320/640L/H | 800/1600L/H | 1600/3200L/H | |
溶解槽 | 容量 | 100L | 200L | 500L | 1000L |
材質 | PVC、SUS304、FRP | ||||
撹拌機 | 0.1kW | 0.2kW | 0.4kW | 0.75kW | |
原液 移送 ポンプ |
形式 | 高粘度対応ダイヤフラムポンプ | |||
出力 | 0.025kW/0.06 | 0.2kW | |||
要部材質 | PVC、FKM、PTFE | ||||
濃度管理方法 | Q-T 比例方式(給水流量-運転時間) | ||||
配管 接続 |
給水口径 | Rc1/2 | Rc1/2 | Rc3/4 | Rc1 |
液出口口径 | 20A-JIS10KF | 25A-JIS10KF | 40A-JIS10KF | 65A-JIS10KF | |
給水圧力 | 0.1 ~ 0.77MPaG | ||||
電源 | AC200/200/220V 50/60Hz 3相 | ||||
消費電力 | 150VA | 300VA | 650VA | 1100VA | |
標準付属品 | 給水元弁(CAC製)・Y形ストレーナ(CAC製)・注水ノズルセット各1ヶ |
※最大溶解能力 A/B の2重表示は、溶解時間がAは30分、Bは15分における溶解能力値(L/H)を示します。
※通常エマルションタイプはA値で、またディスパーションタイプはB値を参照下さい。
※最大溶解粘度は500mPa・s 以下とします。

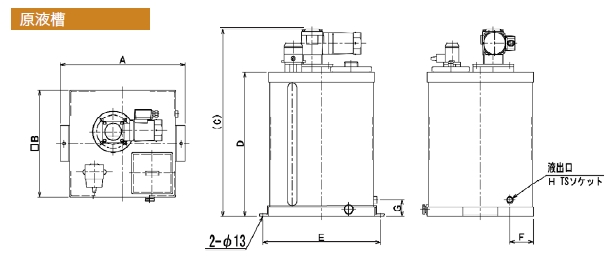

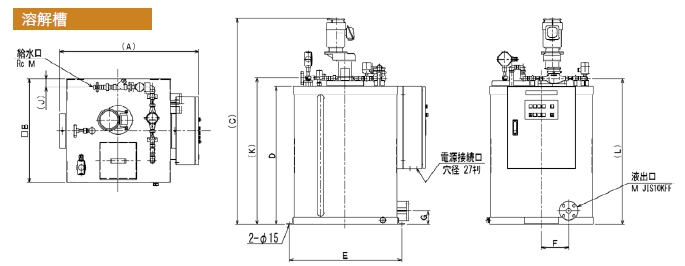

外形寸法図
溶解装置・原液タンク | ||||
---|---|---|---|---|
A | B | H | 製品質量 | |
L/PAD-15V | 450 | – | 1025 | 35+25kg |
L/PAD-30V | 499 | 755 | 1390 | 75kg |
L/PAD-80V | 760 | 1015 | 1515 | 120kg |
L/PAD-150V | 1000 | 1205 | 1740 | 200kg |
MT-50 | 372 | 450 | 645 | 20kg |
MT-100 | 450 | 530 | 795 | 25kg |
MT-200 | 499 | 580 | 1135 | 35kg |
