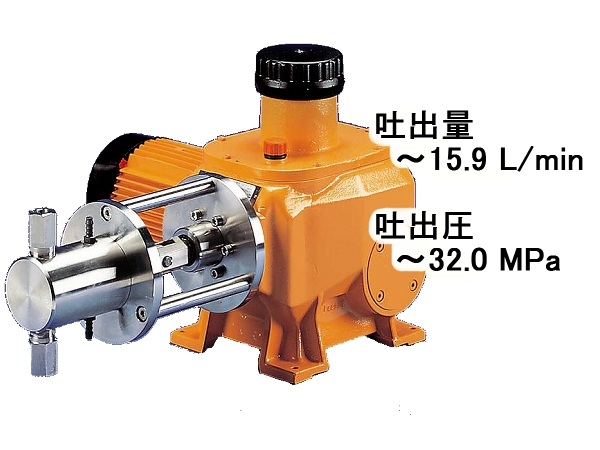

マクロTZ(プランジャー式)

✔ 最大32.0MPaへの薬液注入に適した中容量のプランジャー式定量ポンプ
✔ モーター1つで最大4基の直列運転に対応

特長

直動ダイヤフラム / プランジャーの2種類に対応

PTFEダイヤフラム式と高圧吐出対応のプランジャー式に対応
使用用途に応じて最適なアプリケーションを提供します

最大32.0MPaへの薬液注入に適した中容量のプランジャー式定量ポンプ

ボイラー薬注や高圧プロセスへの薬品注入に最適
安増・耐圧防爆・インバーターモーターへの換装も可能

モーター1つで最大4基の直列運転に対応

駆動クランクを連結する事で、最大4基の直列運転が可能
3連(トリプレックス)にすると無脈動運転にも対応

仕様

吐出量 : 0.03~ 15.9 L/min
吐出圧力 : ~ 32.0 MPa
吐出再現精度 : ±0.5%以下(メーカー推奨条件下ベース)
標準モーター : 3相 200V 50/60Hz 0.75Kw 4P (安増・耐圧防爆・インバータモータ 対応可能)
保護等級 : IP55 屋内仕様

ポンプ
サイズ
最大
吐出圧
最大吐出量
[50Hz]
ストローク数
[50Hz]
最大吐出量
[60Hz]
ストローク数
[60Hz]
吸込
揚程
接続口径 質量
[MPa] [l/h] [l/min] [spm] [l/h] [l/min] [spm] [m] [Rp] [kg]
320009 32.0 8.7 0.15 72 10.4 0.17 86 4.0 Rp 1/4 (8A) 50
320012 32.0 11.6 0.19 96 13.9 0.23 115 4.0 Rp 1/4 (8A) 50
320014 32.0 14.5 0.24 120 17.4 0.29 144 4.0 Rp 1/4 (8A) 50
320017 32.0 17.4 0.29 144 20.8 0.35 173 4.0 Rp 1/4 (8A) 50
320018 32.0 17.7 0.30 72 21.2 0.35 86 4.0 Rp 1/4 (8A) 50
320024 32.0 23.6 0.39 96 28.3 0.47 115 4.0 Rp 1/4 (8A) 54
320030 32.0 29.5 0.49 120 35.4 0.59 144 4.0 Rp 1/4 (8A) 54
313035 31.3 35.4 0.59 144 42.4 0.71 173 4.0 Rp 1/4 (8A) 54
192033 19.2 32.9 0.55 72 39.4 0.66 86 4.0 Rp 3/8 (10A) 55
192044 19.2 43.9 0.73 96 52.6 0.88 115 4.0 Rp 3/8 (10A) 55
192055 19.2 54.8 0.91 120 65.7 1.10 144 4.0 Rp 3/8 (10A) 55
168066 16.8 65.8 1.10 144 78.9 1.32 173 4.0 Rp 3/8 (10A) 55
113057 11.3 57.5 0.96 72 69.0 1.15 86 4.0 Rp 3/8 (10A) 56
113077 11.3 76.6 1.28 96 91.9 1.53 115 4.0 Rp 3/8 (10A) 56
113096 11.3 95.8 1.60 120 114.9 1.92 144 4.0 Rp 3/8 (10A) 56
096115 9.6 114.9 1.92 144 137.8 2.30 173 4 Rp 3/8 (10A) 56
063104 6.3 104.3 1.74 72 125.1 2.09 86 4 G 1 1/4 (20A) 58
063139 6.3 139.0 2.32 96 166.8 2.78 115 4 G 1 1/4 (20A) 58
063174 6.3 173.8 2.90 120 208.5 3.48 144 4 G 1 1/4 (20A) 58
052208 5.2 208.5 3.48 144 250.2 4.17 173 4 G 1 1/4 (20A) 58
040163 4.0 162.9 2.72 72 195.4 3.26 86 4 G 1 1/4 (20A) 58
040217 4.0 217.2 3.62 96 260.6 4.34 115 4 G 1 1/4 (20A) 58
040271 4.0 271.5 4.53 120 325.8 5.43 144 4 G 1 1/4 (20A) 58
033326 3.3 325.8 5.43 144 390.9 6.52 173 4 G 1 1/4 (20A) 58
028237 2.8 237.0 3.95 72 284.4 4.74 86 4 G 1 1/2 (25A) 62
028316 2.8 315.9 5.27 96 379.0 6.32 115 4 G 1 1/2 (25A) 62
027395 2.7 394.9 6.58 120 473.8 7.90 144 4 G 1 1/2 (25A) 62
022474 2.2 473.9 7.90 144 568.6 9.48 173 4 G 1 1/2 (25A) 62
020322 2.0 322.5 5.38 72 387.0 6.45 86 4 G 1 1/2 (25A) 62
020430 2.0 430.0 7.17 96 516.0 8.60 115 4 G 1 1/2 (25A) 62
020538 2.0 537.6 8.96 120 645.1 10.75 144 4 G 1 1/2 (25A) 62
016645 1.6 645.1 10.75 144 774.1 12.90 173 4 G 1 1/2 (25A) 62
014475 1.4 475.1 7.92 72 570.1 9.50 86 4 G 2 1/4 (40A) 68
014634 1.4 634.1 10.57 96 760.9 12.68 115 4 G 2 1/4 (40A) 68
013793 1.3 792.6 13.21 120 951.1 15.85 144 4 G 2 1/4 (40A) 68
011951 1.1 951.1 15.85 144 1,141.3 19.02 173 4 G 2 1/4 (40A) 68

接液部材質

呼称 接液部 吸込/吐出弁 ボールシート バルブボール プランジャー
SST SUS316相当 SUS316相当/SCS22※ ステンレス/PTFE※ セラミック/SUS316/Hast. C※ セラミック

※ポンプサイズにより異なります
