製品紹介
Product Introduction

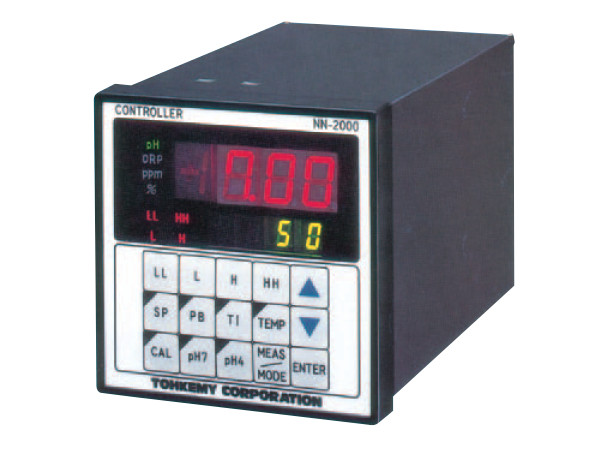

4接点（NN-2000）
✔ケミパック型pH/ORP電極を直接接続可能
✔操作が簡単で時分割制御・ON-OFF制御が可能
✔制御用接点2点(H・L接点)、上限・下限接点(HH・LL接点)を搭載
✔外部DC4～20ⅿAアナログ信号入力での表示・制御が可能
特長
●pH・ORP のどちらか一方の測定が可能
●ケミパック型pH・ORP 電極を直接接続可能
●pH の温度補償機能付（Pt100）
●外部4-20mADC アナログ信号入力での表示、制御が可能
●簡単操作で水質自動制御（時分割比例orON-OFF 制御）が可能
●制御用接点2点（H・L接点）、上限・下限接点（HH・LL接点）を搭載
●4-20mADC 伝送出力、表示・伝送出力ホールド機能付
用途
連続中和
連続して流入する原水のpH 値を中性域に調整してオーバーフローで排水します。pHを調整するために薬注ポンプの運転時間を調整し、目標値に対して最適な薬注量を注入します。pH4～11 の範囲であれば1 段階で処理を行えますが、範囲外の場合は槽を2～3つ設け、2～3段階の処理を行います。
バッチ中和
1 日に排出される量が決まっている場合、それを全量、一旦タンクに受け入れ、循環撹拌させながらゆっくりと確実にpH 値を調整し、放流します。
原水の目安は、pH1～13 程度です。
炭酸ガス中和
基本的には連続中和と同じ考え方ですが、原水pH 値が7 ～11程度のアルカリの場合、より安全に中和を行うために薬品を用いることなく、炭酸ガスを使用して中和を行うシステムです。高圧の炭酸ガスの注入はより微細な制御を要します。

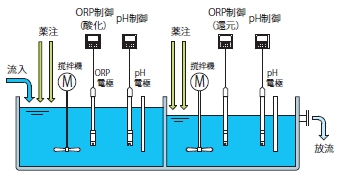

酸化還元処理
排水にバクテリア等の菌が存在している場合、次亜塩素酸ソーダ（滅菌剤）による滅菌処理（酸化）を行い、滅菌が終わればその滅菌力を相殺（還元）させるために還元剤を注入します。その制御をORP（酸化還元電位）計を使用して行います。
仕様
| 型式 | NN-2000 | ||||
|---|---|---|---|---|---|
| 測定入力 | pH：ガラス電極 | ORP：金 or 白金電極 | 4-20mADC | ||
| 入力抵抗 | 1×1012Ω以上 | 50Ω | |||
| 測定指示範囲 | 0.00～14.00／0.0～14.0pH もしくは 2.00～12.00／2.0～12.0pH |
-1000～1000mV もしくは -700～700mV |
pH | 0.00～14.00／0.0～14.0pH 2.00～12.00／2.0～12.0pH |
|
| ORP | ±1000／±700mV | ||||
| ppm | 0.00～2.00／0.0～2.0ppm | ||||
| % | 0.0～100.0／0～100% | ||||
| 最小指示単位 | 0.01pH／0.1pH | 1mV | pH | 0.01pH／0.1pH | |
| ORP | 1mV | ||||
| ppm | 0.01ppm／0.1ppm | ||||
| % | 0.1%／1% | ||||
| 指示精度 | ±0.03pH ±1digit | ±10mV ±1digit | F.S.±0.5% ±1digit | ||
| 適合温度補償電極 | Pt100 | – | – | ||

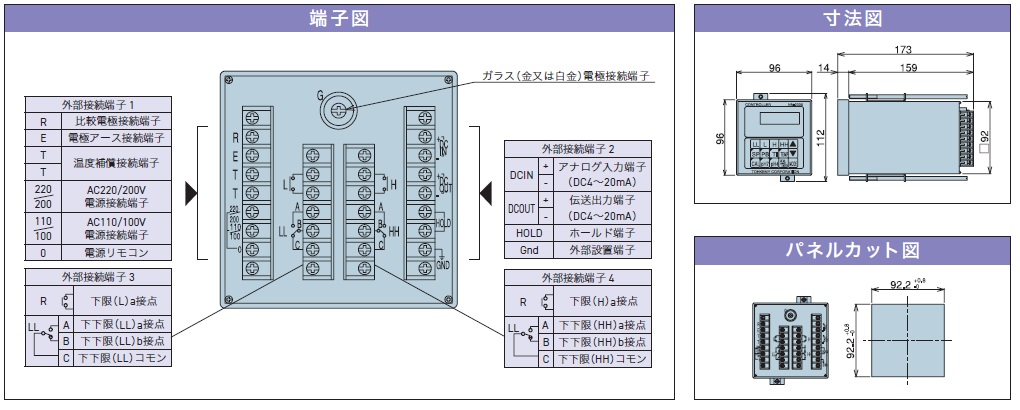

| 出力接点 | ON-OFF制御 HH／LL：各1c AC250V 3A(抵抗負荷) 時分割比例 or ON-OFF制御 H／L：各1a AC250V 3A(抵抗負荷) |
||||
| 伝送出力 | 4～20ｍADC 絶縁型 負荷抵抗 500Ω | ||||
| 電源 | AC100/110V もしくは AC200/220V ±10% 50/60Hz | ||||
| 消費電力 | 10VA以下 | ||||
| 周囲温度・湿度 | 0～50℃ 85%以下 | ||||
| 質量 | 約1.25kg | ||||
