製品紹介
Product Introduction

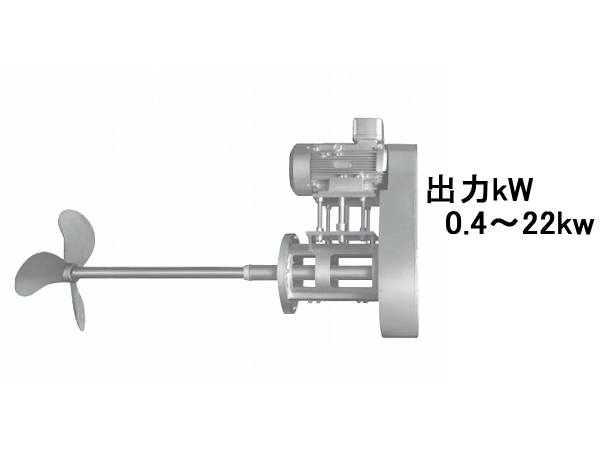

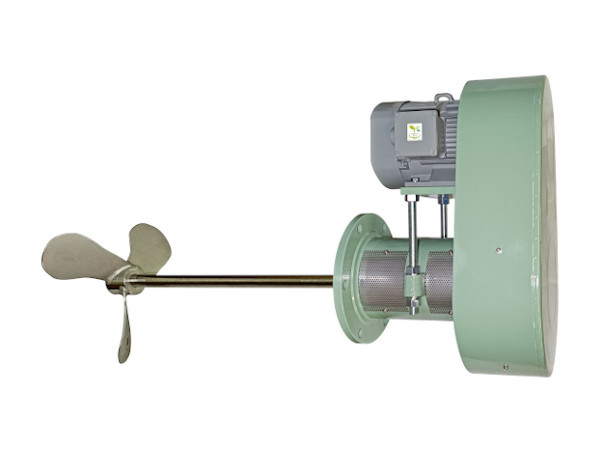

底面形/側面形ベルト駆動(小~大型 NSB)

✔槽の底面や側面取付の中速タイプ
✔スラリーの沈降防止目的に最適
✔Vベルト駆動で運転音が静かで低振動
特長
動力対比で大きな能力
大容量の均質撹拌やスラリー濃度の低い沈降防止に最小動力で目的を達成できます。
取り付けが容易
タンク形状が槽径に対して深さが少ない場合、又は槽高さがあり堅形撹拌機では対応できない状況で、槽構造並びに撹拌目的に応じて複数台数の設置も可能です。
的確な軸封方式
液性状、目的、用途に応じた最適な構造と軸封装置で対応できます。
静かな運転音
Vベルト駆動により運転音は低く、低振動で安全な構造となっております。

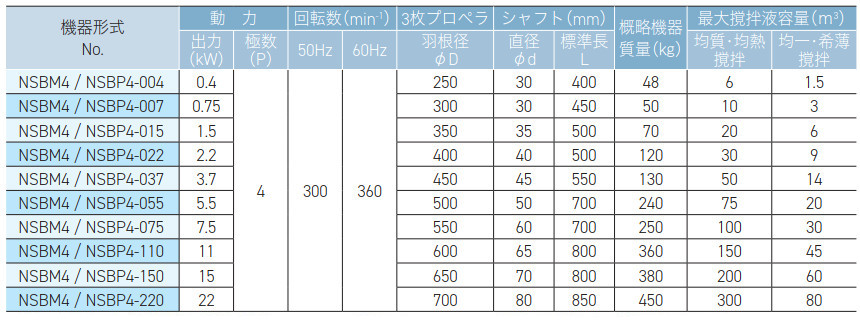

仕様
型式 | 動力 | 回転数(min-1) | 3枚プロペラ | シャフト(mm) | 重量 (kg) |
最大撹拌液容量(L) | ||||
---|---|---|---|---|---|---|---|---|---|---|
出力kW | 極数P | 50Hz | 60Hz | 羽根径ΦD | 直径Φd | 標準長L | 均質・均熱 撹拌 |
均一・希薄 撹拌 |
||
NSBM4/NSBP4-004 | 0.4 | 4 | 300 | 360 | 250 | 30 | 400 | 48 | 6,000 | 1,500 |
NSBM4/NSBP4-007 | 0.75 | 300 | 30 | 450 | 50 | 10,000 | 3,000 | |||
NSBM4/NSBP4-015 | 1.5 | 350 | 35 | 500 | 70 | 20,000 | 6,000 | |||
NSBM4/NSBP4-022 | 2.2 | 400 | 40 | 500 | 120 | 30,000 | 9,000 | |||
NSBM4/NSBP4-037 | 3.7 | 450 | 45 | 550 | 130 | 50,000 | 14,000 | |||
NSBM4/NSBP4-055 | 5.5 | 500 | 50 | 700 | 240 | 75,000 | 20,000 | |||
NSBM4/NSBP4-075 | 7.5 | 550 | 60 | 700 | 250 | 100,000 | 30,000 | |||
NSBM4/NSBP4-110 | 11 | 600 | 65 | 800 | 360 | 150,000 | 45,000 | |||
NSBM4/NSBP4-150 | 15 | 650 | 70 | 800 | 380 | 200,000 | 60,000 | |||
NSBM4/NSBP4-220 | 22 | 700 | 80 | 850 | 450 | 300,000 | 80,000 |
※撹拌用途、液質により各種軸封方式・材質など多種のバリエーションがあります。
※プロペラ羽根の装着枚数は1段です。
※6Pモータの装着も可能です。
※撹拌用途、液質によって軸封方式を選定します。
※詳細仕様・寸法などはお問い合わせください。
