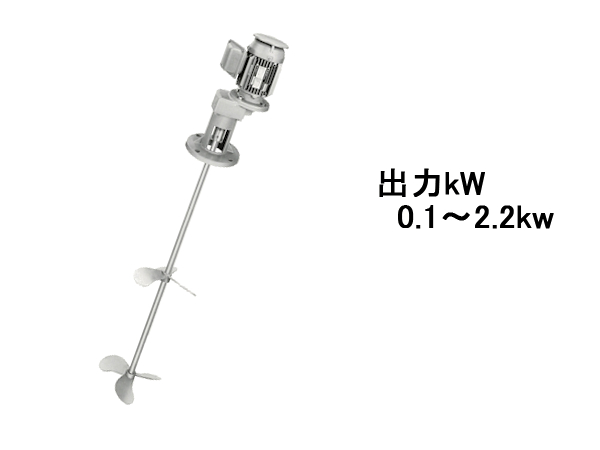

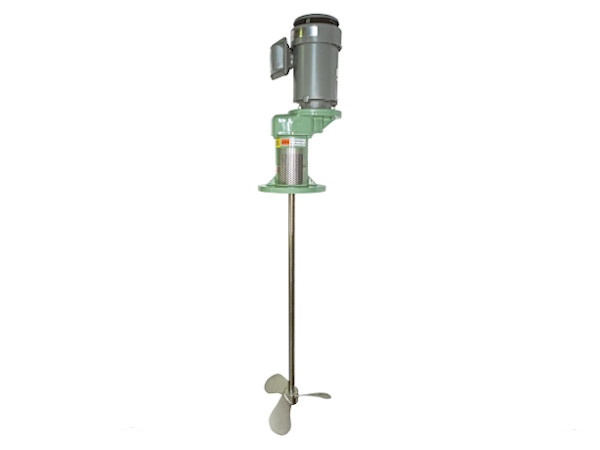

竪形(小型 NTA)

✔竪形の中速タイプ 300rpm(50Hz)/360rpm(60㎐)
✔ケーシングにアルミ合金を採用し、小型軽量
✔給油が不要のメンテナンスフリー

特長

小型、軽量化

ケーシングにアルミ合金を採用し、構造を改良する事で大幅な小型軽量化を実現しました。

シンプルな形状

形状改良によりシンプルな構造で堅牢です。

運転音が静かで強い撹拌

EP製ギヤーの採用と密閉方式により非常に静かで動力の伝達機構が抜群の強さを発揮します。

メンテナンスフリー

軸受、減速部が密閉構造で潤滑グリースは封入方式の採用により、定期的な給油が不要です。

※塗装色
モータ:メーカー標準色
本体:マンセル2.5G6/3

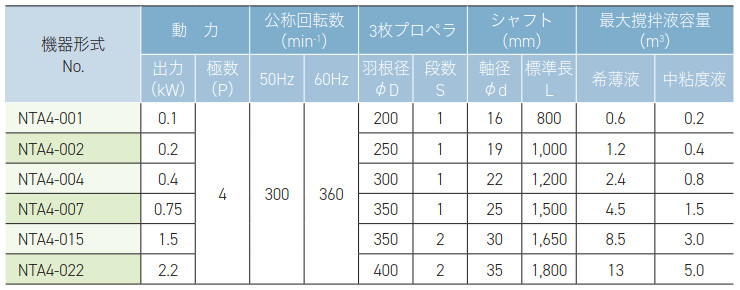

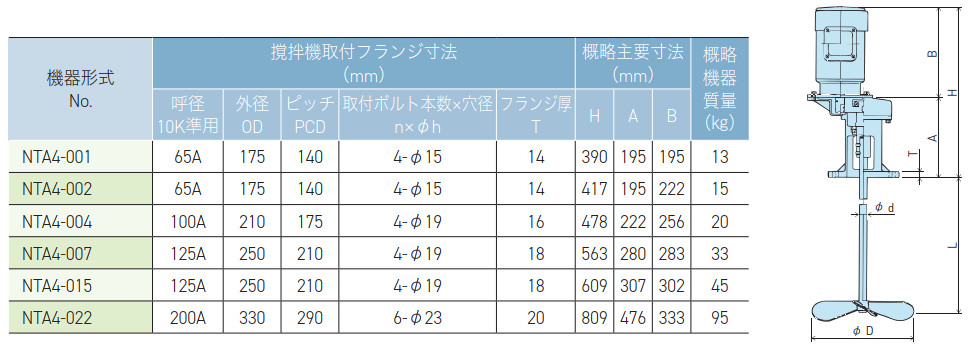

仕様

型式 動力 回転数(min-1) 3枚プロペラ シャフト(mm) 重量
(kg)
最大撹拌液容量(L)
出力kW 極数P 50Hz 60Hz 羽根径ΦD 段数S 軸径Φd 標準長L 希薄液 中粘度液
NTA4-001 0.1 4 300 360 200 1 16 800 13 600 200
NTA4-002 0.2 250 1 19 1000 15 1,200 400
NTA4-004 0.4 300 1 22 1200 20 2,400 800
NTA4-007 0.75 350 1 25 1500 33 4,500 1,500
NTA4-015 1.5 350 2 30 1650 45 8,500 3,000
NTA4-022 2.2 400 2 35 1800 95 13,000 5,000

※標準型式のモータは、日立製全閉外扇屋外型を採用しております。(0.1kWは全閉自冷屋外型)
※100V仕様は、0.1kW屋外仕様のみ製作します。
※プロペラ段数1段の機種でも羽根の2段取り付けは可能です。(2段の場合、プロペラ径はワンランク小さくなります)
※軸封装置は0.2kW以上の機種に装着できます。
※0.4kW以上の機種には、6P(極)モータが装着可能です。詳細はお問い合わせください。
※液無し運転(空運転)は原則的に厳禁です。
※希薄液は、0.1Pa・s(100cp)程度まで、中粘度液は、0.1~0.5Pa・s(100~500cp)程度の粘度の液体を示します。
