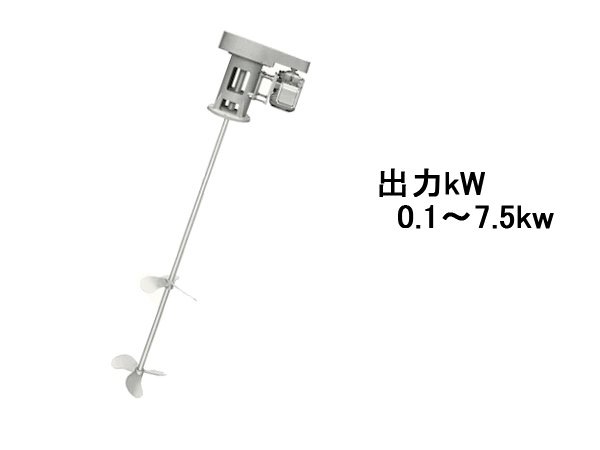

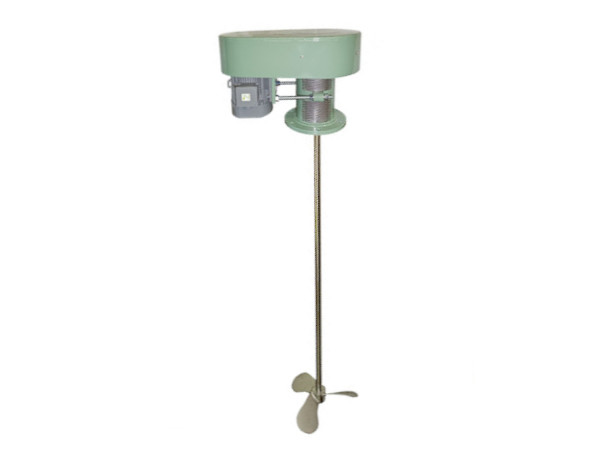

竪形ベルト駆動(小~大型 NTB)

✔竪形ベルト駆動の中速タイプ 300rpm(50Hz)/360rpm(60㎐)
✔Vベルト駆動のため、運転音が静かで低振動
✔22kwの大型機種までラインナップ
特長
小型から大型まで
竪形では最も汎用タイプで小容量から大容豊のあらゆる撹拌目的のニーズに対応します。
静粛で強力
Vベルト駆動のため、運転音も静かで低振動であり、非常に大きな撹拌効率が得られます。
高耐久性、簡単なメンテナンス
シンプルな機構でメンテナンスも容易であり、安定した機能性を発揮します。
※塗装色
モータ:メーカー標準色
本体:マンセル2.5G6/3
仕様
型式 | 動力 | 公称回転数(min-1) | 3枚プロペラ | シャフト(mm) | 重量(kg) | 最大撹拌液容量(L) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
出力kW | 極数P | 50Hz | 60Hz | 羽根径ΦD | 段数S | 軸径Φd | 標準長L | 希薄液 | 中粘度液 | ||
NTB4-001 | 0.1 | 4 | 300 | 360 | 200 | 1 | 16 | 800 | 18 | 600 | 200 |
NTB4-002 | 0.2 | 250 | 1 | 19 | 1000 | 20 | 1,200 | 400 | |||
NTB4-004 | 0.4 | 300 | 1 | 22 | 1200 | 30 | 2,400 | 800 | |||
NTB4-007 | 0.75 | 350 | 1 | 25 | 1500 | 38 | 4,500 | 1,500 | |||
NTB4-015 | 1.5 | 350 | 2 | 30 | 1650 | 55 | 8,500 | 3,000 | |||
NTB4-022 | 2.2 | 400 | 2 | 35 | 1800 | 115 | 13,000 | 5,000 | |||
NTB4-037 | 3.7 | 450 | 2 | 40 | 2000 | 130 | 20,000 | 8,000 | |||
NTB4-055 | 5.5 | 500 | 2 | 50 | 2200 | 200 | 30,000 | 12,000 | |||
NTB4-075 | 7.5 | 550 | 2 | 60 | 2500 | 230 | 45,000 | 16,000 | |||
NTB4-110 | 11 | 600 | 2 | 70 | 2700 | 430 | 65,000 | 22,000 | |||
NTB4-150 | 15 | 650 | 2 | 80 | 2800 | 450 | 90,000 | 30,000 | |||
NTB4-185 | 18.5 | 700 | 2 | 90 | 3000 | 520 | 115,000 | 38,000 | |||
NTB4-220 | 22 | 750 | 2 | 100 | 3000 | 550 | 140,000 | 50,000 |
※標準型式のモータは日立製全閉外扇屋外型を採用しております。
※プロペラ段数1段の機種でも羽根の2段取り付けは可能です。(2段の場合、プロペラ径はワンランク小さくなります)
※軸封装置は0.2kW以上の機種に装着できます。
※0.4kW以上の機種には、6P(極)モータが装着可能です。詳細はお問い合わせください。
※液無し運転(空運転)は原則的に厳禁です。
※希薄液は、0.1Pa・s(100cp)程度まで、中粘度液は、0.1~0.5Pa・s(100~500cp)程度の粘度の液体を示します。
