製品紹介

Product Introduction

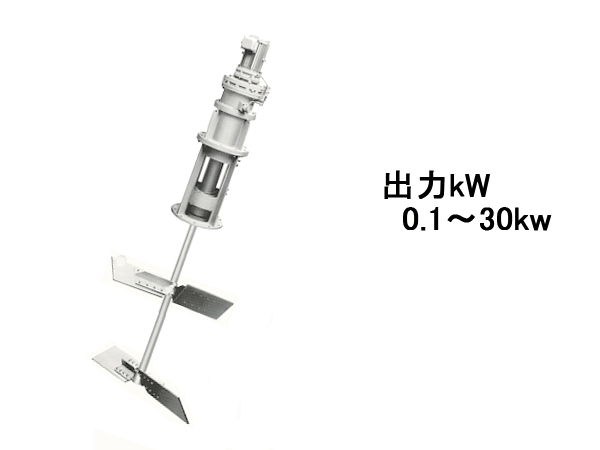

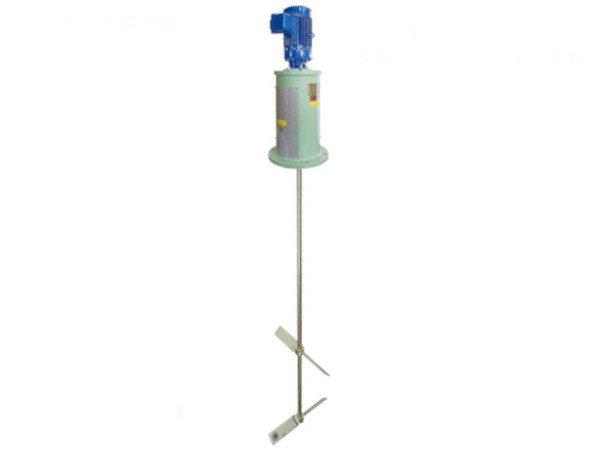

竪形(小~大型 NTC)

✔小型から大型(動力:0.1~30kW)まで幅広い容量に対応
✔多数の減速比を網羅し、最適な回転数を選択可能
✔フロック生成や沈降防止、粘性液の撹拌に最適

特長

● 小型から大型(動力:0.1~30kW)まで幅広い容量に対応
● 多数の減速比を網羅し、最適な回転数を選択可能
● フロック生成や沈降防止、粘性液の撹拌に最適

仕様

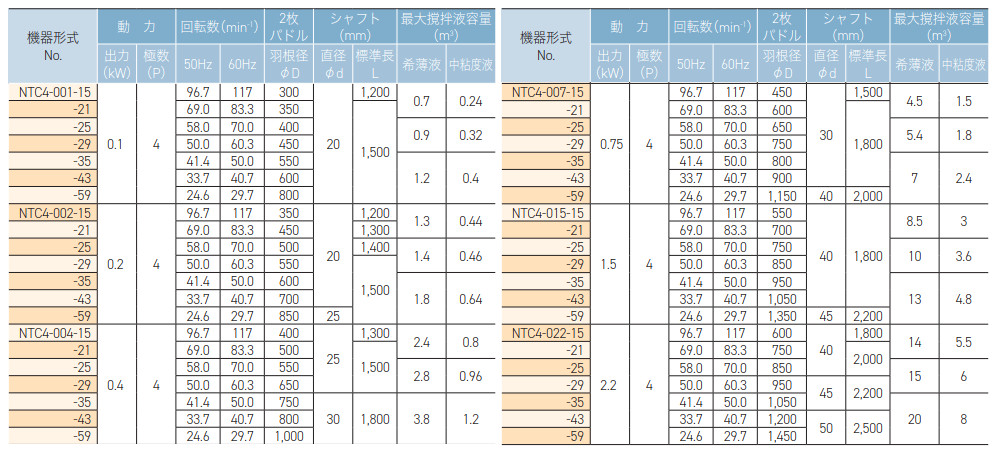

サイクロ減速機・0.1-2.2kW

●本表以外に選定できる減速比(一段)には1/6、1/8、1/11、1/13、1/17、1/51、1/71、1/87があります。
●標準モーターは住友製全閉外扇屋外です。
●標準羽根は2枚ピッチパドル、段数は2段ですが、目的・仕様内容により羽根形状は変更されます。
●撹拌軸がφ50mm以上は標準でフランジカップリング接合となります。
●羽根径がφ1,100mm以上の場合はセパレート方式を標準とします。
●標準以外の仕様内容については別途お問い合わせください。
●希薄液は0.1Pa・(s100cP)程度まで、中粘度液は0.1~0.5Pa・(s100~500cP)程度の粘度の液体を示します。

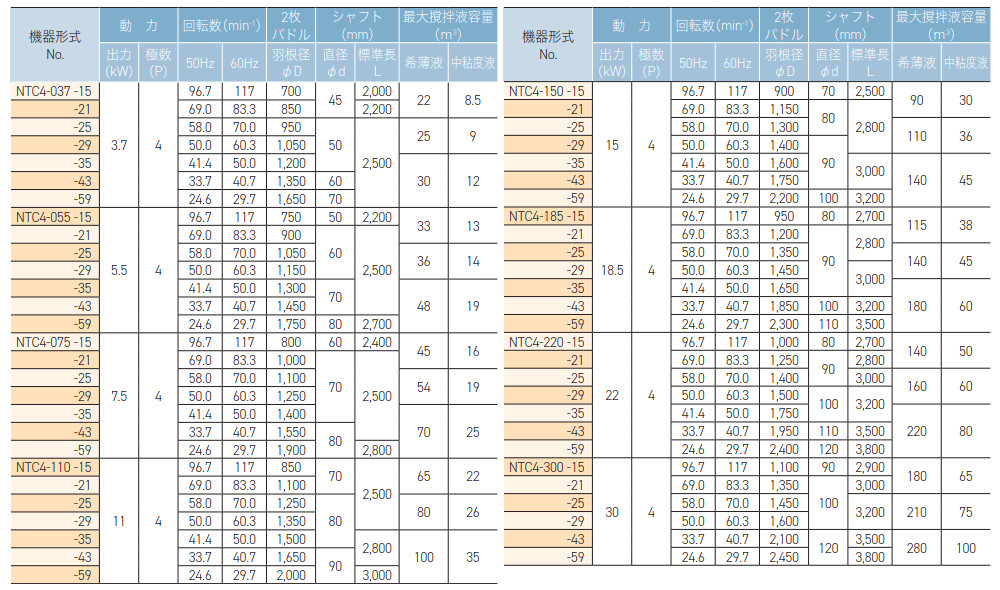

サイクロ減速機・3.7-30kW

●本表以外に選定できる減速比(一段)には1/6、1/8、1/11、1/13、1/17、1/51、1/71、1/87があります。
●標準モーターは住友製全閉外扇屋外です。
●標準羽根は2枚ピッチパドル、段数は2段ですが、目的・仕様内容により羽根形状は変更されます。
●撹拌軸がφ50mm以上は標準でフランジカップリング接合となります。
●羽根径がφ1,100mm以上の場合はセパレート方式を標準とします。
●標準以外の仕様内容については別途お問い合わせください。
●希薄液は0.1Pa・(s100cP)程度まで、中粘度液は0.1~0.5Pa・(s100~500cP)程度の粘度の液体を示します。

撹拌機取付フランジ寸法(mm)

呼径10K
準用
外径
OD
ピッチ
PCD
取付ボルト本数×穴径
n×φh
フランジ
厚み T
125A 250 210 4-φ19 17
150A 280 240 4-φ23 22
200A 330 290 6-φ23 22
250A 400 355 6-φ25 24
300A 445 400 8-φ25 26
400A 560 510 8-φ27 32
450A 620 565 10-φ27 32

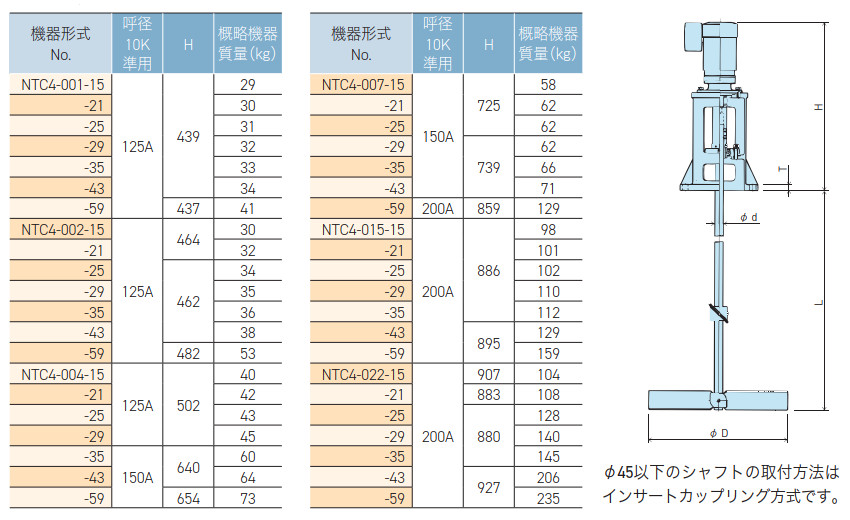

寸法表

サイクロ減速機・0.1-2.2kW

サイクロ減速機・3.7-30kW

共通項目

モーター 三相200V50Hz、200/220V60Hz 3φ
0.1kW:全閉自冷、0.2kW~:全閉外扇
標準付属品 簡易工具(大型を除く)、取扱説明書
塗装 マンセル2.5G6/3(モーターはメーカー標準色)

※380/400/440Vなどの異電圧対応も可能です。
