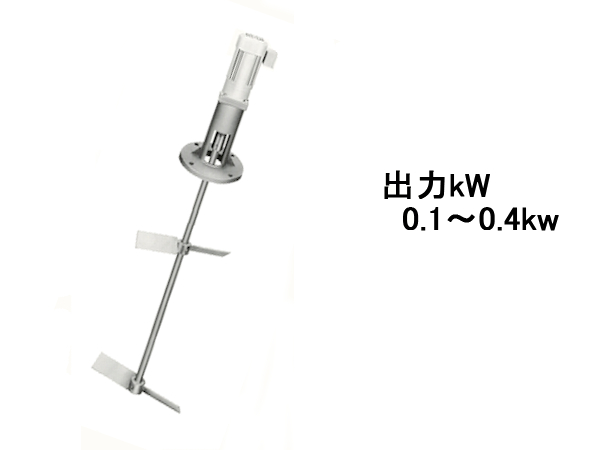

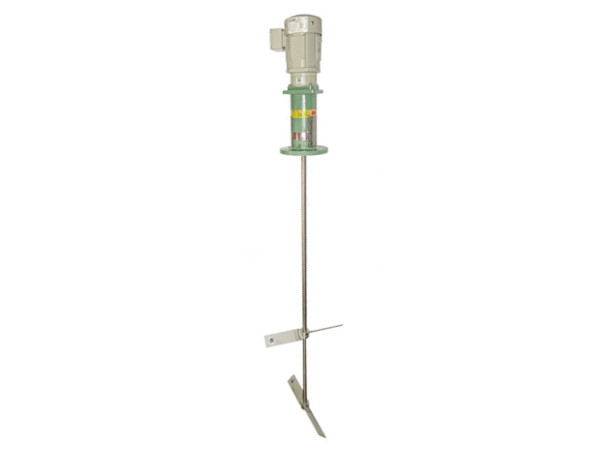

竪形(小型 NTG)

✔竪形の低速タイプ ~96.7rpm(50Hz)/~117rpm(60㎐)
✔信頼性の高いギヤモータを採用
✔ケーシングにアルミ合金を採用し、小型軽量
✔給油が不要のメンテナンスフリー
特長
小型、軽量の竪形低速形
比較的小容量の含有スラリーで沈降性の高い液や比較的粘性のある液と液の撹拌に最適な小型汎用タイプです。
高い信頼性とローコスト化
耐久性、信頼度の高いギヤモータを装着し、動力伝達能カの大きい撹拌効率を発揮します。
小型軽量化
コンパクトタイプのケーシングとギヤモータの組合わせにより小型軽量化を実現しました。
メンテナンスフリー
高効率の潤滑グリースの採用と密閉化により長時間にわたり給油は不要です。
※塗装色
モータ:メーカー標準色
本体:マンセル2.5G6/3

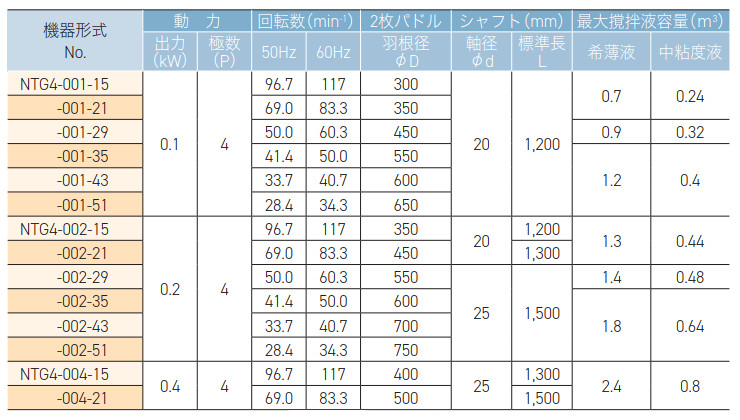

仕様
型式 | 動力 | 回転数(min-1) | 2枚パドル | シャフト(mm) | 重量(kg) | 最大撹拌液容量(L) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
出力kW | 極数P | 50Hz | 60Hz | 羽根径ΦD | 軸径Φd | 標準長L | 希薄液 | 中粘度液 | |||
NTG4-001 | -15 | 0.1 | 4 | 96.7 | 117 | 300 | 20 | 1200 | 15 | 700 | 240 |
-21 | 69.0 | 83.3 | 350 | ||||||||
-29 | 50.0 | 60.3 | 450 | 900 | 320 | ||||||
-35 | 41.4 | 50.0 | 550 | 1,200 | 400 | ||||||
-43 | 33.7 | 40.7 | 600 | ||||||||
-51 | 28.4 | 34.3 | 650 | ||||||||
NTG4-002 | -15 | 0.2 | 4 | 96.7 | 117 | 350 | 20 | 1200 | 17 | 1,300 | 440 |
-21 | 69.0 | 83.3 | 450 | 1300 | |||||||
-29 | 50.0 | 60.3 | 550 | 25 | 1500 | 21 | 1,400 | 480 | |||
-35 | 41.4 | 50.0 | 600 | 1,800 | 640 | ||||||
-43 | 33.7 | 40.7 | 700 | ||||||||
-51 | 28.4 | 34.3 | 750 | ||||||||
NTG4-004 | -15 | 0.4 | 4 | 96.7 | 117 | 400 | 25 | 1300 | 25 | 2,400 | 800 |
-21 | 69.0 | 83.3 | 500 | 1500 |
※ギヤモータにはサイクロ減速機(アルタックス)を採用し、上記以外の減速比も選択可能です。
※標準モータは住友製全閉外扇屋外三相200V50Hz、200/220V60Hzで、単相100Vも製作可能です。
※目的に応じて標準以外の羽根形状も製作できます。
※希薄液は、0.1Pa・s(100cp)程度まで、中粘度液は、0.1~0.5Pa・s(100~500cp)程度の粘度の液体を示します。
※0.75kW以上の機種につきましては、NTC型でご選定ください。
