SMFカセットシステム

水の高度処理に対する要求は、ますます高まっており、ろ過メディアとして、微細孔の膜ろ過を用いることで、砂ろ過では成しえない水質が実現できます。
しかし、膜ろ過は高度な処理には適しますが、高負荷に対する弱点があります。そこで高度処理の主役である膜を有効に機能させるために空気洗浄機構をカセット内に備え、高負荷でも再現性のある超精密膜(SMF)カセットを開発。
簡易水道のクリプトスポリジウムやジアルジア対策に最適。

特長

● 特殊製膜により高フラックスを実現
フラックス:当社従来比で約4倍

● 水と空気の併用により優れた洗浄能力を実現
バブリングと透過水逆洗により、効果的な濁質排出を実現

● クリプトスポリジウムやレジオネラ除去が可能SMF-PVDFは、公称孔径0.05μmのため、飲料水の大敵であるクリプトスポリジウムや
ジアルジアの除去、温泉施設やクーリングタワーの大敵であるレジオネラの除去が可能

用途

●水道・飲料用施設の除濁・感染対策
●水道水の高度処理
●RO膜装置の前処理
●無菌海水製造(水産加工)※
※前処理が必要な場合もございます。

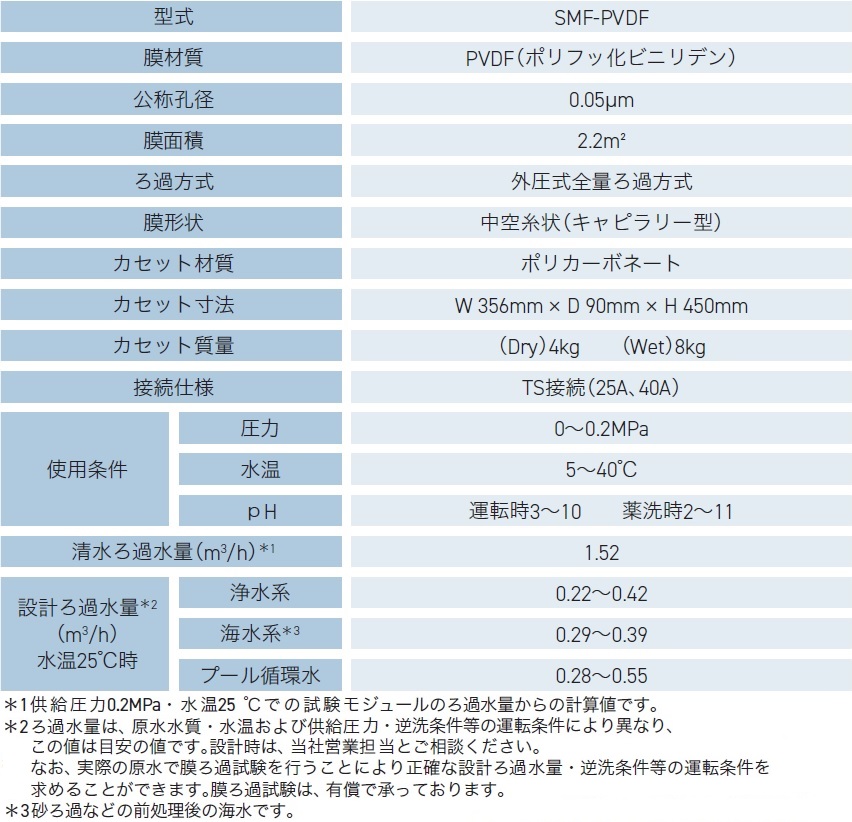

製品仕様

型式 水道用模モジュール規格認定品
SMF-PVDF
SMF-PS
膜材質 ポリフッ化ビニリデン ポリスルホン
公称孔径 0.05μm 0.1μm
膜面積 2.2m2/カセット 3.1m2/カセット
性状 ろ過方式 外圧全量ろ過
カセット形状 3エレメント/カセット
膜形状 中空糸状(キャピラリー型)
ハウジング材質 ポリカーボネート
カセット寸法 W: 356mm × D: 88mm × H: 448mm
カセット重量 Dry: 4kg  Wet: 8kg
使用条件 運転圧力 0~0.2MPa
水温範囲 5~40℃
pH 3~10

PVDF(ポリフッ化ビニリデン)膜 / PS(ポリスルホン)膜

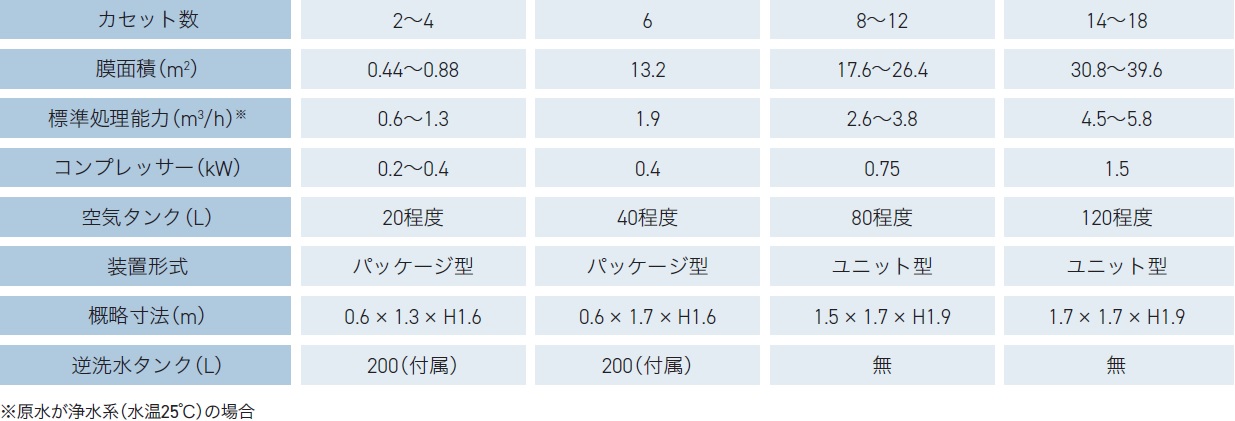

カセット数 2~4 6 8~12 14~18 20~24
処理能力 1~2m3/h 3m3/h 4~6m3/h 7~9m3/h 10~12m3/h
ろ過ポンプ能力 17~34L/min 50L/min 67~100L/min 117~150L/min 333~400L/min
逆洗ポンプ能力 34~68L/min 100L/min 134~200L/min 234~300L/min 666~800L/min
コンプレッサー 0.2~0.4kW 0.4kW 0.75kW 1.5kW 2.2kW
空気タンク 20L程度 40L程度 80L程度 120L程度 200L程度
装置形式 パッケージ型 パッケージ型 ユニット型 ユニット型 ユニット型
概略寸法 0.6W×1.3L×1.6H 0.6W×1.7L×1.6H 1.5W×1.7L×1.9H 1.7W×1.7L×1.9H 2.2W×1.7L×1.9H
逆洗水タンク 200L(付属) 200L(付属)

※パッケージ型:外装付一体型。ユニット型:鋼製架台に機器を固定した形式。
※原水の水質により、実設計とは異なる可能性があります。

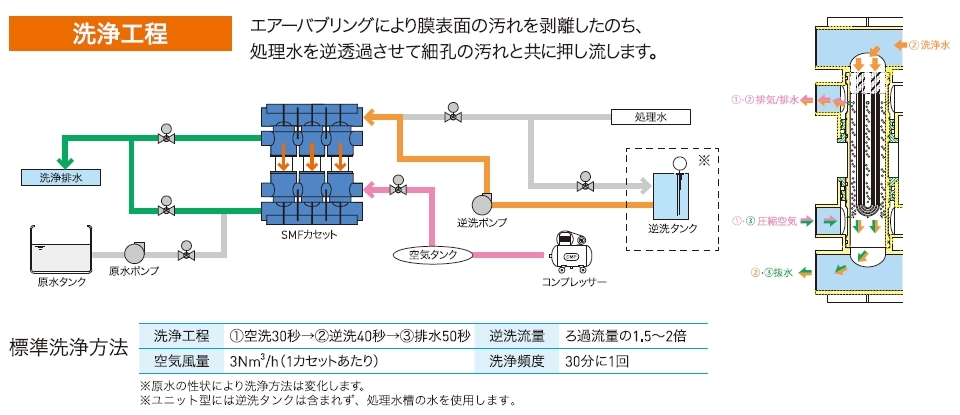

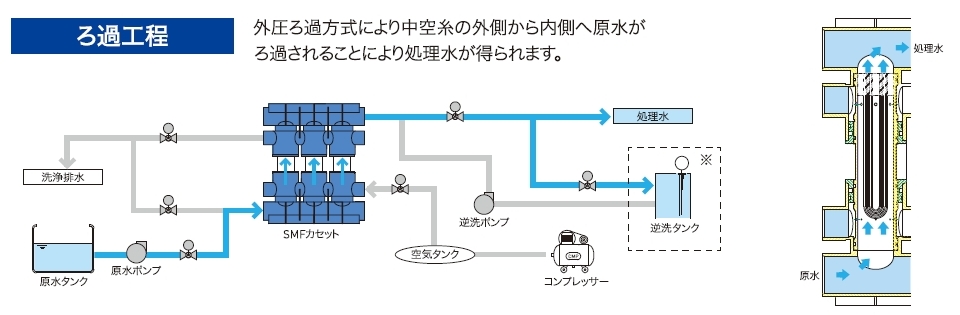

フロー図

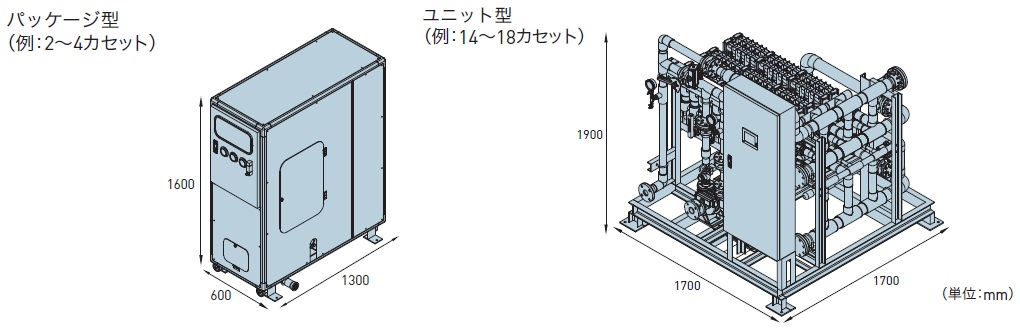

外形寸法図
