製品紹介
Product Introduction

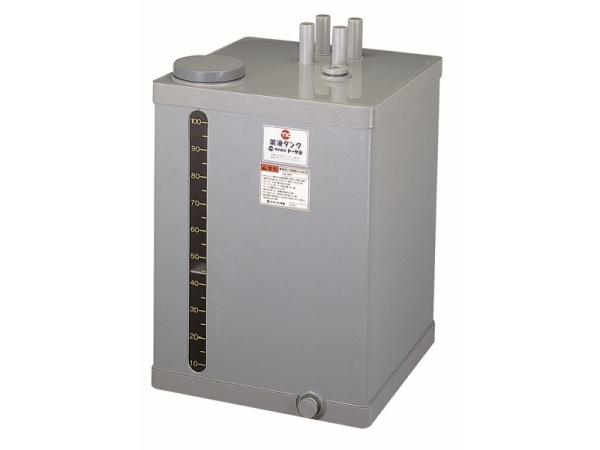

PVC製
✔薬液の貯槽用としてあらゆる用途にご利用いただけます。
✔耐薬品性に優れたポリ塩化ビニル製です。
✔液面が一目で分かるレベルゲージを標準装備。
✔ノズルやポンプ架台、撹拌機架台などの追加加工も対応します
✔アンカー用固定座の取り付け可能です。
特長
●安定感・重量感のある硬質塩化ビニル板製
●外部、内部リブで補強を施し、より堅牢性を確保
●使用条件により、ポンプ架台、撹拌機座、フランジ、液面（レベル）計、補強枠などアレンジいたします。
仕様
| 型式 | 材質 | タンク寸法(mm) | 容量(L) | 標準付属品 | 質量(kg) | 適用ポンプ取付 |
|---|---|---|---|---|---|---|
| PVC-50 | PVC | □372×460H | 50 | 薬液投入口(蓋付) レベルゲージ ドレン口(プラグ付) ポンプ取付架台(1台分) |
約8 | CM-V CM-Y CM-G(PVC-100L以上) MP-Lシリーズ プロミネント製電磁ポンプ (ベータ及びガンマ型) |
| PVC-100 | □450×610H | 100 | 約14 | |||
| PVC-200 | □499×950H | 200 | 約23 | |||
| PVC-300 | □600×950H | 300 | 約35 | |||
| PVC-500 | □760×1010H | 500 | 約54 |
※標準寸法以外も製作できます。
※上記以外にもご要望のケミカルタンクを製作いたします。お問い合わせください。
※ケミカルタンクの設置場所は直射日光が当たらないよう配置し、周囲温度･内容液温度は0～40℃でご使用ください。標準適用比重は1.2以下で、比重1.67まで特殊対応します。

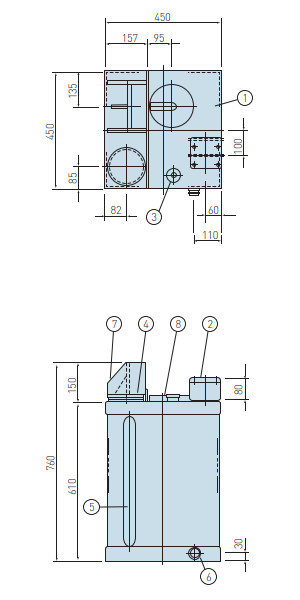

外形寸法図 ポンプ取付架台付(標準)
単位：mm
| タンク容量 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 50L | 372 | 280 | 200 | 85 | 460 | 30 |
| 100L | 450 | 315 | 250 | 610 | ||
| 200L | 499 | 350 | 300 | 100 | 950 | 31 |
| 300L | 600 | 390 | 330 | |||
| 500L | 760 | 445 | 360 | 165 | 1010 | 32 |
| 部番 | 名称 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | 薬液タンク | PVC | 1 | |
| 2 | ポンプ取付架台 | PVC | 1 | |
| 3 | ホースガイド | PVC | 1 | I･D Φ38 |
| 4 | 薬液投入口 | PVC | 1 | I･D Φ125 |
| 5 | 液面計 | PVC | 1 | (透明塩ビ) |
| 6 | ドレンプラグ | PVC | 1 | R 3/4 |
| 7 | 撹拌機架台 | PVC | 1 | 撹拌機架台付のみ |
| 8 | 撹拌機投入口 | PVC | 1 | |
| 9 | タンク支持金具 | SSまたはSUS304 | 4 | オプション SS:シルバー色 |

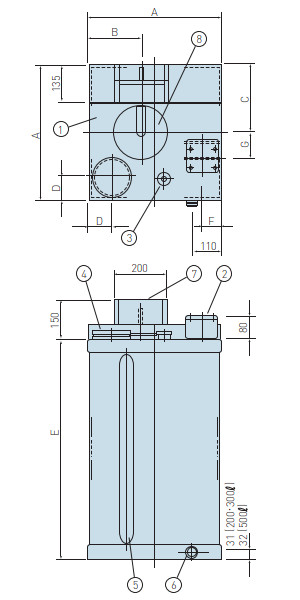

外形寸法図 ポンプ+撹拌機架台付(準標準)
単位：mm
200～500L外形寸法表
| タンク容量 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 200L | 499 | 200 | 230 | 100 | 950 | 60 | 100 |
| 300L | 600 | 250 | |||||
| 500L | 760 | 380 | 260 | 165 | 1010 | 80 | 150 |
| 100L | 200L～500L | タンク指示金具（オプション） |
|---|---|---|
 |
 |
標準材質SS製 SUS304製も対応します。  |
