炭酸ソーダ溶解装置（SAD）

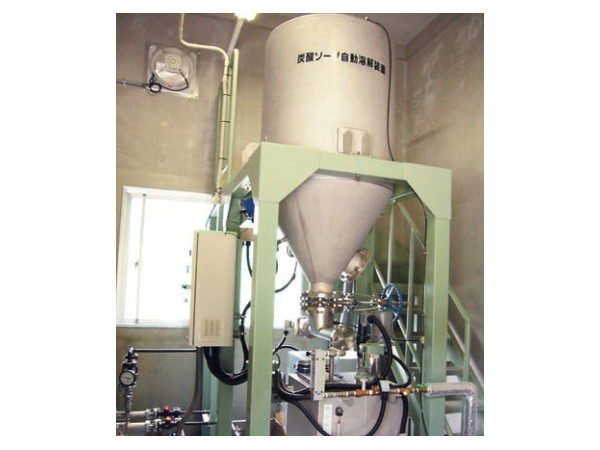

炭酸ソーダ溶解装置（SAD）

✔スクリューフィーダー方式による安定した供給
✔給水流量比例制御によるインバーター可変粉体供給により一定濃度の溶解液を作ります
✔設置場所に合わせたオリエンテーション、多品種のオプションをそろえ現場に合った装置にカスタマイズが可能

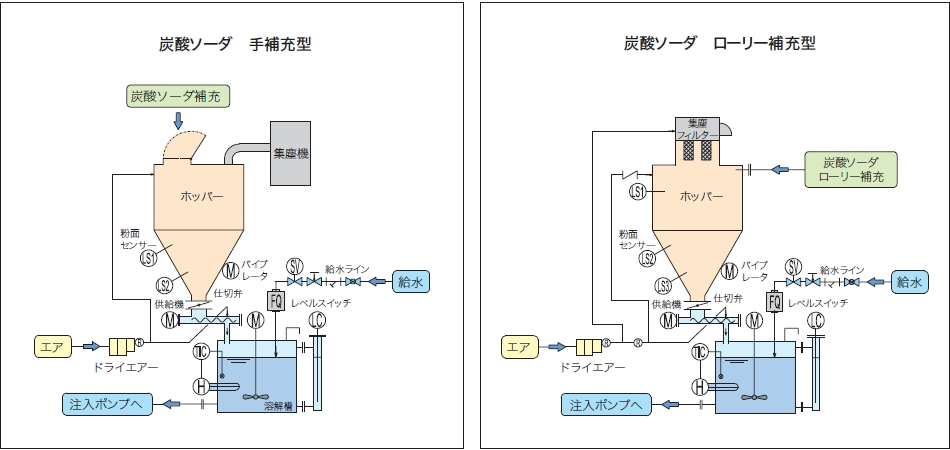

特長

●スクリューフィーダ方式による安定した供給
●給水流量比例制御によるインバーター可変粉体供給により一定濃度
●ドライエアーを連続供給することにより吸湿防止源がない場所にも設置可能
●設置条件に合わしたオリエンテーションのカスタマイズがOK
●1槽式によるコンパクト仕様
●タンク材質は、SUS304、FRP、SS400製とバリエーション豊富
●多品種のオプションをそろえ現場にあった装置にカスタマイズが可能

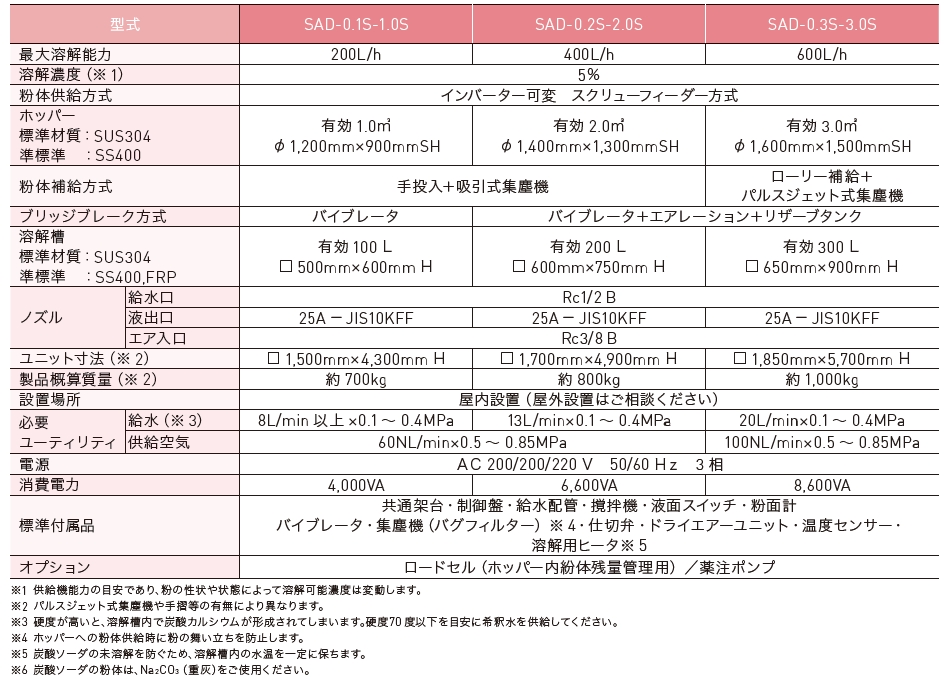

仕様

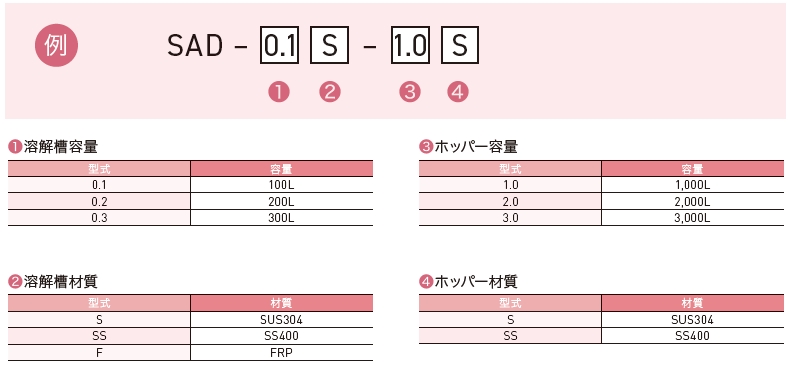

型式		SAD-0.1S-1S	SAD-0.2S-2S	SAD-0.3S-3S	SAD-0.5S-5S	SAD-1.0S-10S
最大溶解能力 ※1		200L/h	400L/h	600L/h	1000L/h	2000L/h
溶解濃度 ※2		2 ～ 10 ％
粉体供給方式		インバータ可変　スクリューフィーダ方式
ホッパー標準材質：SUS304 準標準：SS400		有効1.0ｍ³ φ1200×900SH	有効2.0ｍ³ φ1400×1300SH	有効3.0ｍ³ φ1600×1500SH	有効5.0ｍ³ φ2000×1500SH	有効10.0ｍ³ φ2200×2500SH
粉体補給方式		手投入＋吸引式集塵機もしくはローリー補給＋パルスジェット式集塵機
ブリッジブレーカ方式		バイブレーターのみもしくはバイブレーター＋エアレーション
溶解槽標準材質：SUS304 準標準：SS400、FRP		有効100L □500×600H	有効200L □600×750H	有効300L □650×900H	有効500L □850×1000H	有効1000L □1050×1150H
ノズル	給水口	Rc1/2		Rc3/4		Rc1
	液出口	25A－JIS10KF	25A－JIS10KF	40A－JIS10KF	40A－JIS10KF	65A－JIS10KF
	ドレン	25A－JIS10KF	25A－JIS10KF	40A－JIS10KF	40A－JIS10KF	65A－JIS10KF
	エア入口	Rc3/8
製品概算質量 ※3		約1500kg	約2000kg	約2300kg	約2700kg	約5000kg
ユニット外寸 ※3		□1500×4300H	□1700×4900H	□1850×5700H	□2350×6400H	□2750×7500H
設置場所		標準：室内設置(屋外設置はご相談下さい)
必要ユーティリティ	給水圧力	0.1～0.4MPaG
	給水量 ※4	8L/min	15L/min	20L/min	35L/min	65L/min
	供給空気圧	0.5 ～ 0.85MPaG
	供給空気量	60NL/min		100NL/min
電源		AC 200／200／220V　50／60Hz　3相
出力信号 (無電圧a接点)		ホッパー粉面低下(補給勧告)・溶解槽液面低下(ポンプインターロック用)・装置一括警報
標準付属品		共通架台・制御盤・給水配管・撹拌機・液面スイッチ・粉面計バイブレーター・集塵機(バクフィルター) ※5・仕切弁・エアードライヤ・溶解用ヒーター ※6

※1：溶解能力(L/h)は30分溶解を示します。
※2：供給機能力の目安であり粉の性状や状態によって溶解可能濃度は変動します。
※3：パルスジェット式集塵機や手摺等の有無により変化します。表寸法は、それらを搭載した場合の参考寸法です。
※4：希釈用水の硬度が高いと溶解槽内で炭酸カルシウムが形成されてしまいます。硬度70度以下を目安に希釈水を供給してください。
※5：ホッパーへの粉体供給時に粉の舞い立ちを防止します。
※6：炭酸ソーダの未溶解を防ぐため、溶解槽内の水温を一定に保ちます。
