スレッド式ろ過装置
原虫（5μｍ・8μｍ）は、次亜塩素酸ソーダによっても死滅しないため、膜ろ過装置による除去対策が効果的です。
一度感染事故が発生すれば、各世帯の飲料水の確保だけでなく、病院、飲食店、公共機関、また、観光地であれば宿泊客やホテルにも影響を与え、人命に関わる被害につながります。
スレッド式ろ過装置は、砂ろ過と大孔径膜の長所を取り入れた新しい発想の濁度低減とクリプトスポリジウム除去に特化した『水道用浄水装置』です。
特長
● 3μmろ過精度（大孔径膜並みのろ過精度）
● クリプト除去率99.9％
● 驚異の回収率99.5％以上 ※1
● 2,800トン/日処理（MTG機）
● 小型、屋外設置可能
● 低価格・低維持管理費※2
※1：標準洗浄頻度（1回/日）
※2：自治体でもメンテナンス可能
用途
●浄水場
●工業用水
●地下水・河川水
●各種冷却循環水
●プロセス水排水
●排水などのろ過

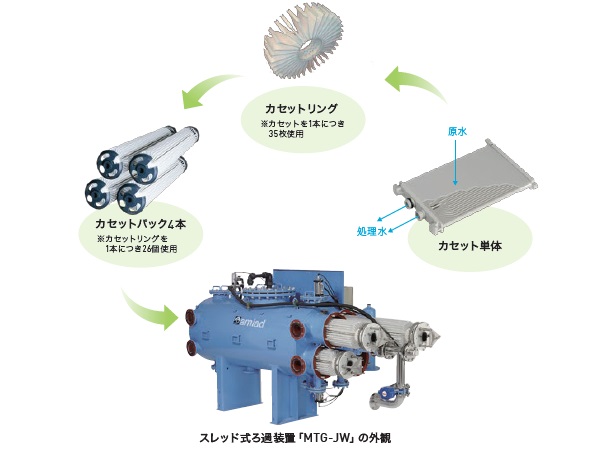

製品仕様
| 項目/形式 | MTG-JW | MT44P-JW | MT22P-JW |
|---|---|---|---|
| 標準流束（m3/m2・日） | 100 | 100 | 100 |
| 標準処理流量（m3/日） | 2,800 | 700 | 238 |
| ろ過精度（μm） | 3 | ||
| クリプト除去率 | 99.9% | ||
| 回収率（洗浄1回/日） | 99.5％以上 | ||
| 洗浄排水量（1回当りm3） | 3～5 | 1.3～1.5 | 0.6～0.8 |
| 洗浄ロジック | 差圧・タイマー | ||
| 標準運転圧力（MPa） | 0.1 | ||
| 洗浄時間（回当り） | 12分～15分 | ||
| カセットパック数 | 4 | 1 | 1 |
| 最大耐圧（MPa） | 1 | ||
| 最大圧力損失（MPa） | 0.02 | ||
| 接続（JISフランジ） | 200A | 100A | 50A |
| 運転時重量（㎏） | 3,000 | 1,050 | 650 |
運転概要

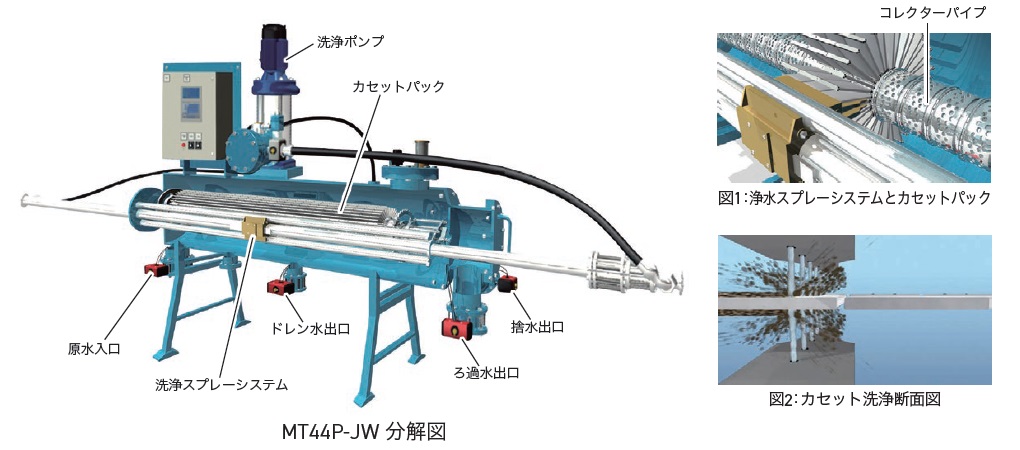

➀原水入口から装置内部に原水が圧送され、カセット（ろ材）の外側から内側へとろ過されます。
ろ過水はコレクターパイプに集まりろ過出口へと流れます。
➁微粒子はカセットの表面及び内部において捕捉され、設定差圧値もしくはタイマー時間に到達
すると自動的に洗浄工程が開始されます。
➂洗浄は通水をいったん停止して装置内部を排水し、次に洗浄スプレーシステム（図1参照）から
の高圧ジェット水によるジェットスプレー（図2参照）をカセットに吹き付けて、カセット表面及
び内部に堆積した微粒子を確実に除去します。
➃すべてのカセット洗浄が完了すると自動的に捨水工程に移ります。
捨水はハウジング内の微粒子を洗い流し、捨水工程が完了すると再びろ過運転工程に戻り、次回の
洗浄開始まで待機します。

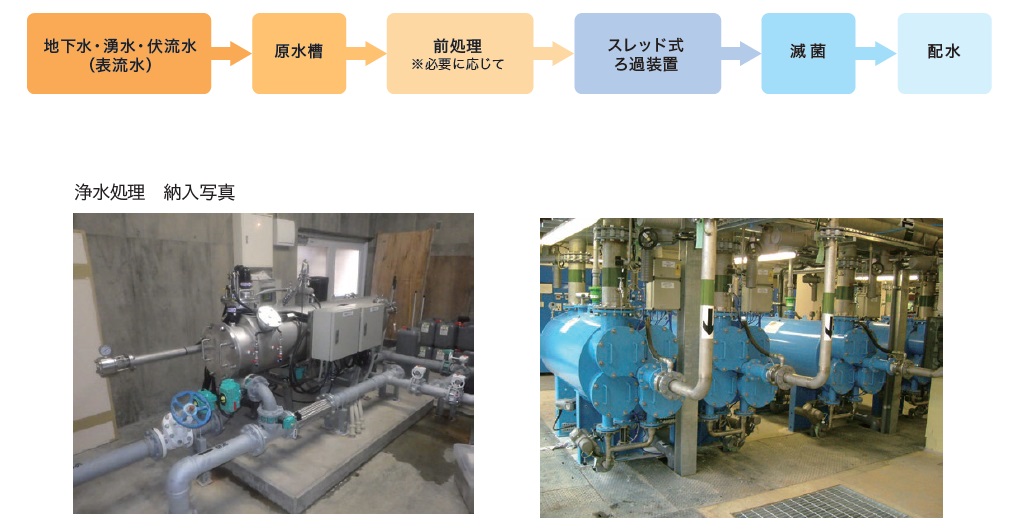

フロー図
