SMFベッセルタイプ(超精密膜)

コンパクトで大容量の処理が可能なベッセル型のSMF膜です。
特長
◯特殊製膜により高フラックスを実現
清水透過流束 11.52 m3/(m2・d), 0.2 MPa, 25℃
◯水と空気の併用により優れた洗浄能力を実現
バブリングと透過水逆洗により、効果的に濁質を排出します
◯クリプトスポリジウムやレジオネラ除去が可能
SMF-PVDFは、公称孔径0.05 μmのため、飲料水の大敵であるクリプトスポリジウムやジアルジアの除去、温浴施設やクーリングタワーの大敵であるレジオネラの除去が可能です
用途
●水道・飲料用施設の除濁・感染対策
●RO膜装置の前処理
●排水処理および中水再利用(リユース)
●産業廃水中の懸濁・浮遊物質の回収
●無菌海水製造(水産加工)
※前処理が必要な場合もございます。

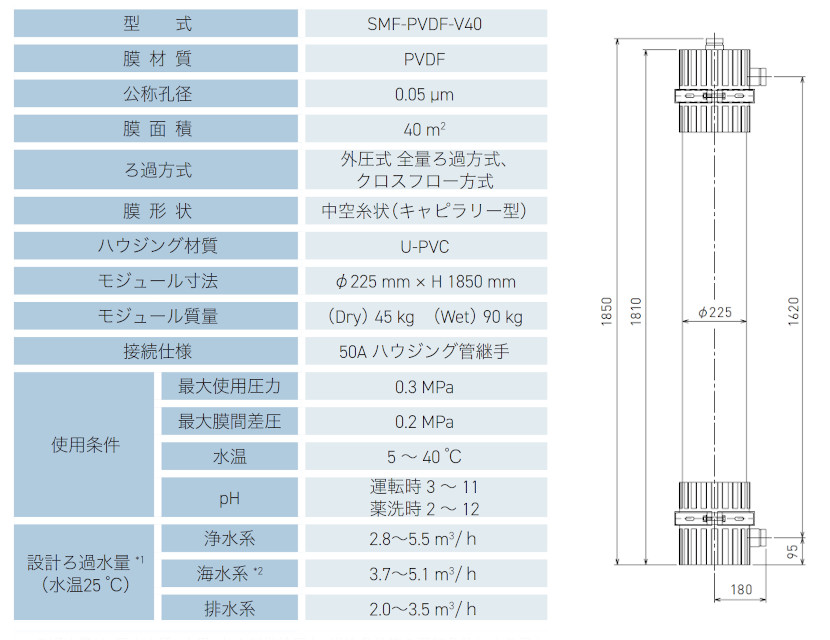

製品仕様
型式 | SMF-PVDF-V40 | |
---|---|---|
膜材質 | PVDF | |
公称孔径 | 0.05 μm | |
膜面積 | 40 m2 | |
ろ過方式 | 外圧式全量ろ過方式 | |
膜形状 | 中空糸状(キャピラリー型) | |
ハウジング材質 | U-PVC | |

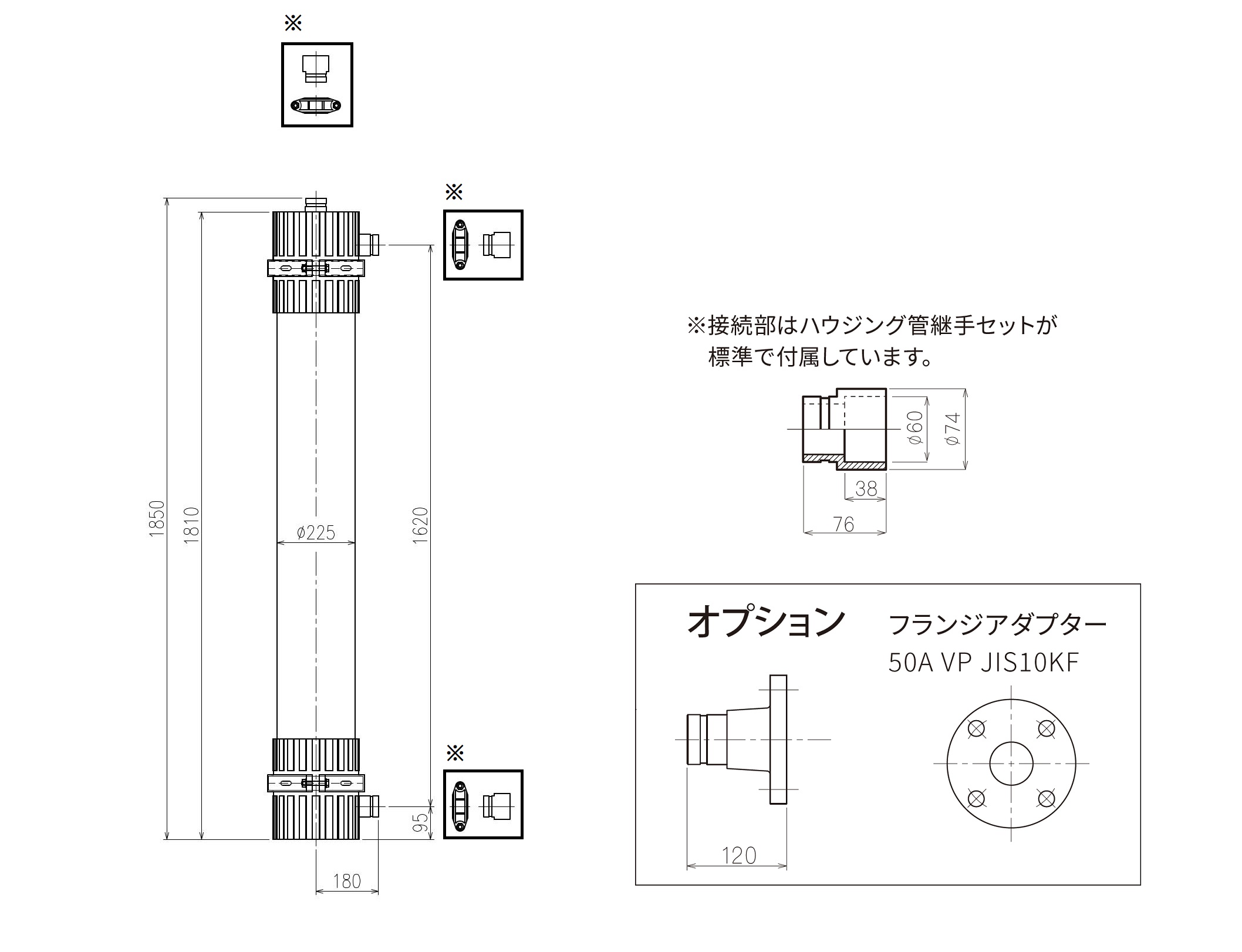

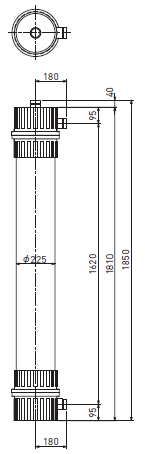

モジュール寸法 | φ225 mm × H 1850 mm | |
モジュール質量 | (Dry) 45 kg (Wet) 90 kg | |
接続仕様 | 50A ハウジング管継手 | |
使用条件 | 圧力 | 0 ~ 0.2 MPa |
水温 | 5 ~ 40 ℃ | |
pH | 運転時 3 ~ 11 薬洗時 2 ~ 12 |
|
清水ろ過水量(m3/h) | 19.2*1 | |
設計ろ過水量*2 (m3/h) 水温25℃時 |
浄水系 | 2.8 ~ 5.5 |
海水系*3 | 3.7 ~ 5.1 | |
排水系 | 2.0 ~ 3.6 |
*1 供給圧力0.2 MPa ・水温25℃での試験モジュールのろ過水量からの計値です。
*2 ろ過水量は、原水水質・水温および供給圧力・逆洗条件等の運転条件により異なり、この値は目安の値です。設計時は、当社営業担当とご相談ください。
なお、実際の原水で膜ろ過試験を行うことにより正確な設計ろ過水量・逆洗条件等の運転条件を求めることができます。膜ろ過試験は、有償で承っております。
*3 前処理後の海水です。
※ご注文時には、当社営業担当と処理水量に合わせてベッセルの本数・運転条件についてお打ち合わせをお願いします。

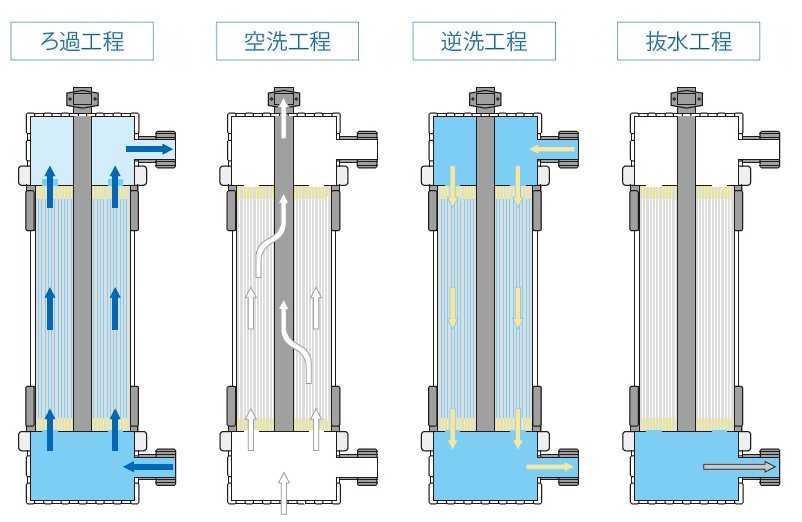

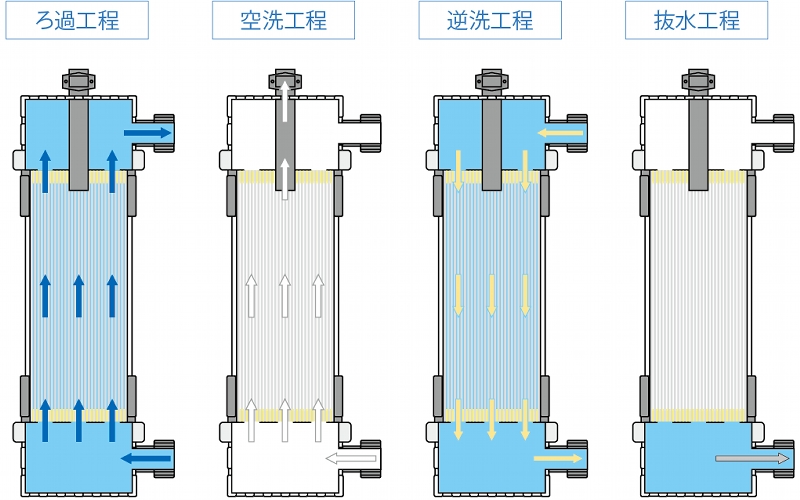

ろ過・洗浄方式
ろ過工程
中空糸の外側から内側へ原水が透過することにより処理水が得られます
(外圧式全量ろ過方式)。
洗浄工程
エアーバブリングによる膜表面の汚れを剥離したのち、処理水を逆透過させて細孔の汚れを共に押し流します。
標準洗浄方式
洗浄工程 | 空洗30秒→逆洗30秒→抜水10秒 | 空洗風量 | 12Nm3/h |
---|---|---|---|
洗浄頻度 | 60分に1回 | 逆洗水量 | ろ過水量の約2倍 |

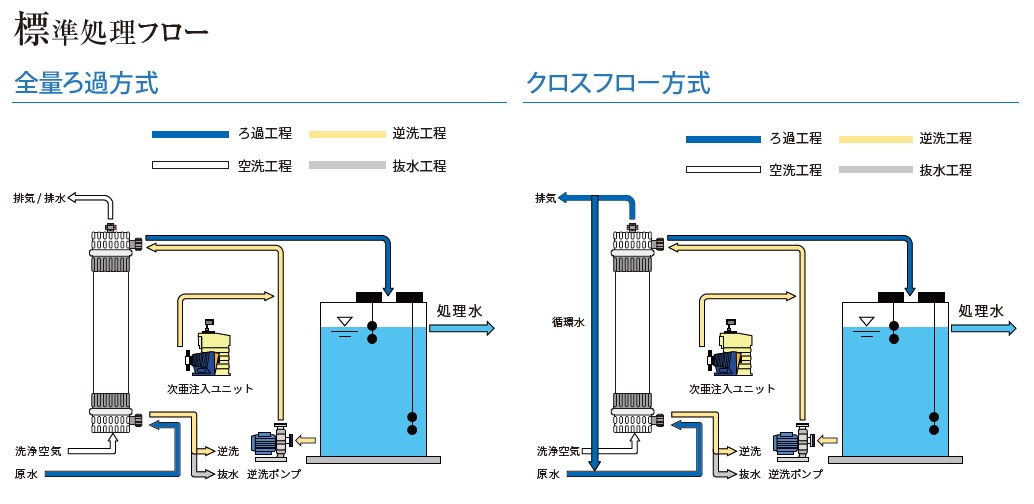

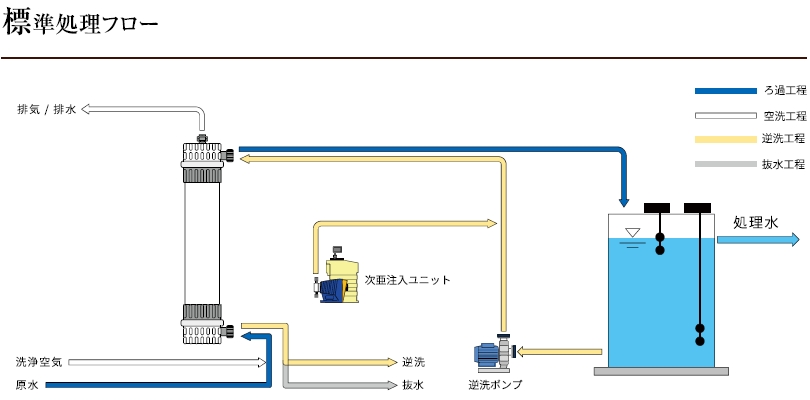

標準処理フロー
