製品紹介

Product Introduction

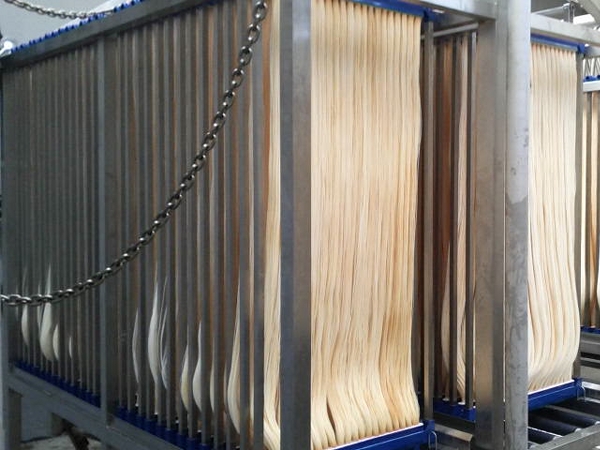

SMFネイキッドシステム

水槽にモジュールを浸漬させて、吸引ろ過により膜ろ過を
行うシステム。
膜形状が中空糸状でむき出し(ネイキッド)のため、空気
による逆洗が可能。
素材に薬品等に強いPVDFを採用しており、厳しい原水条件
であっても、安定した処理水量・水質を確保することが可能。
高負荷・高濁度水の除濁用途の浄水処理だけでなく、MBR
(膜分離活性汚泥法)による排水処理にも使用することが可能。

特徴

● 設置規模が小さく省スペース
膜面積が20m2/モジュールと大きく、設備全体を小さくすることができます。
● 処理水量増加に対応
既設の水槽部分に導入することで、処理水量の増加に対応できます。
● 安定した処理水質
降雨時の河川のように原水水質が悪化した場合でも、安定した処理水質を確保できます。
● 排水のリサイクルが可能
公称孔径0.05μmのPVDF膜により清澄な処理水が得られ、雑用水として直接利用できます。

用途

●原水濁度が降雨時に急激に上昇する河川を水源とする浄水施設
●ろ過機の逆洗排水を濃縮・回収することによる水回収率の向上
●既存浄水施設の水質改善
●雑排水などの排水リサイクル

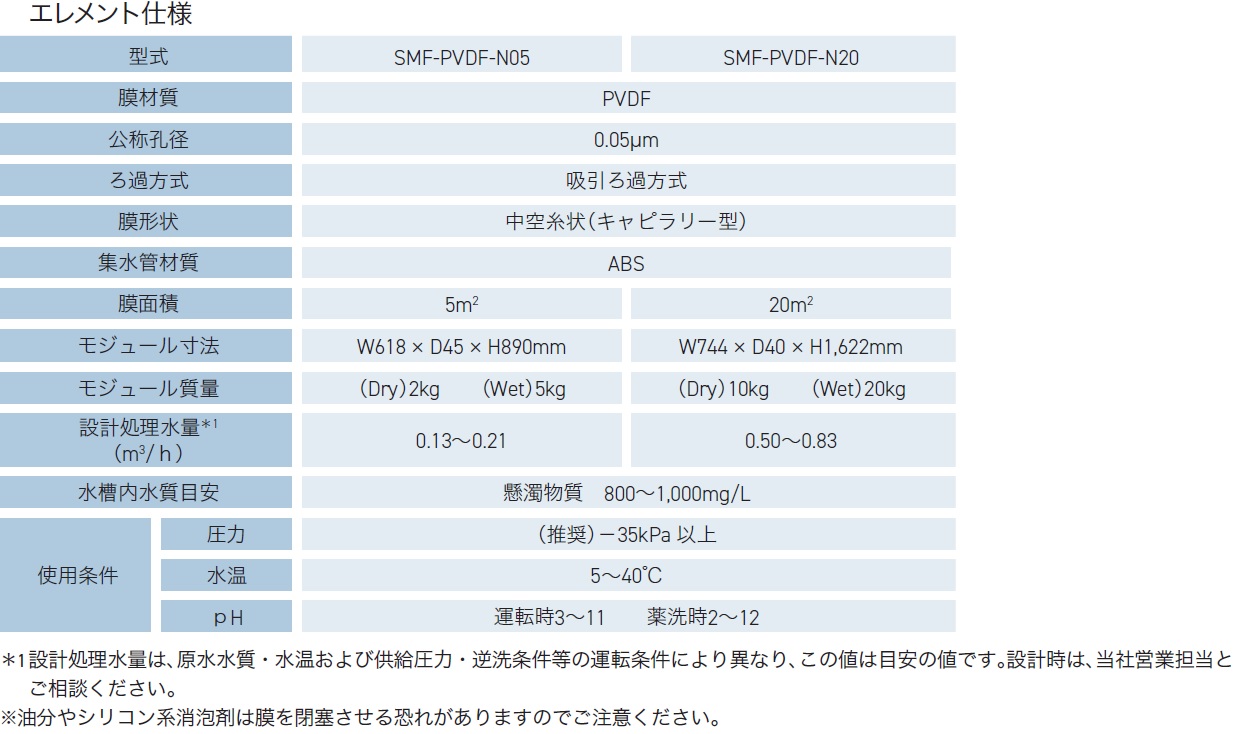

製品仕様

型式 SMF-PVDF-N20
膜材質 PVDF
公称孔径 0.05μm
膜面積 20m2/モジュール
目安処理水量 0.66~0.83m3/h
目安原水水質 濁度800~1,000mg/L
性状 ろ過方式 吸引ろ過
膜形状 中空糸状(キャピラリー型)
ハウジング材質 ABS
モジュール寸法 620㎜ × 1,530㎜
モジュール質量 Dry: 10kg Wet: 20kg
使用条件 運転圧力 (推奨) -35kPa以上
水温 5~40℃
pH 3~11

※油分やシリコン系消泡剤は膜を閉塞させる恐れがありますので
ご注意ください。

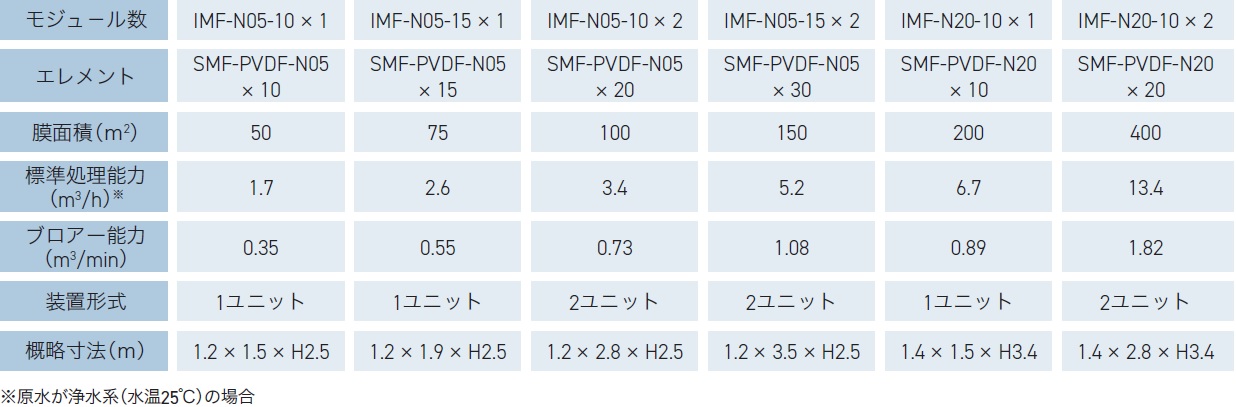

ユニット仕様

処理水量 100m3/日( 約4 m3/時間) 500m3/日( 約20 m3/時間) 1,000m3/日( 約40 m3/時間)
膜構成 3モジュール × 2セット 15モジュール × 2セット 15モジュール × 4セット
総膜面積 120m2 600m2 1,200m2
水槽概略寸法(m) 1.4×1.05×3.1H 3.1×1.4×3.1H 3.1×2.3×3.1H

※ポンプ・タンク・薬品注入装置などは含まれておりません。
※処理水量は、運転条件を清水時・0.1MPaとした際の値であり、実設計とは異なります。 ご検討の際は、担当営業にご相談ください。

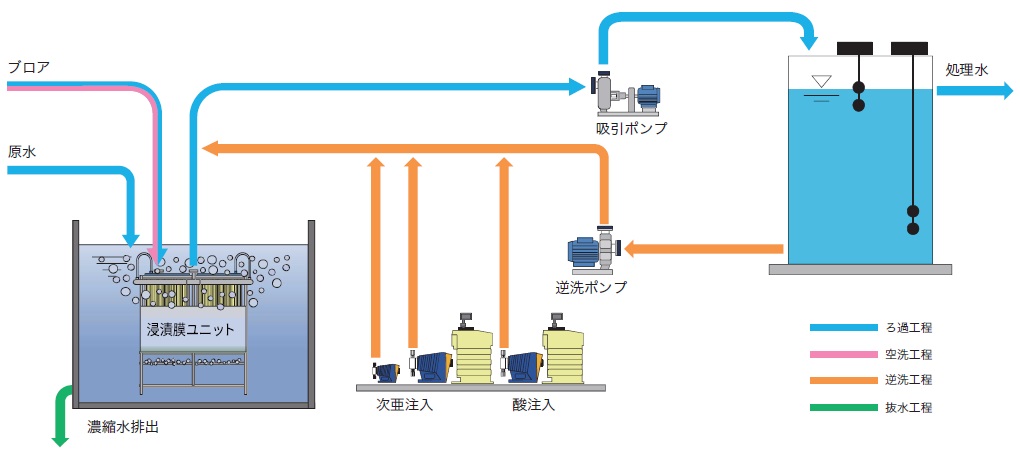

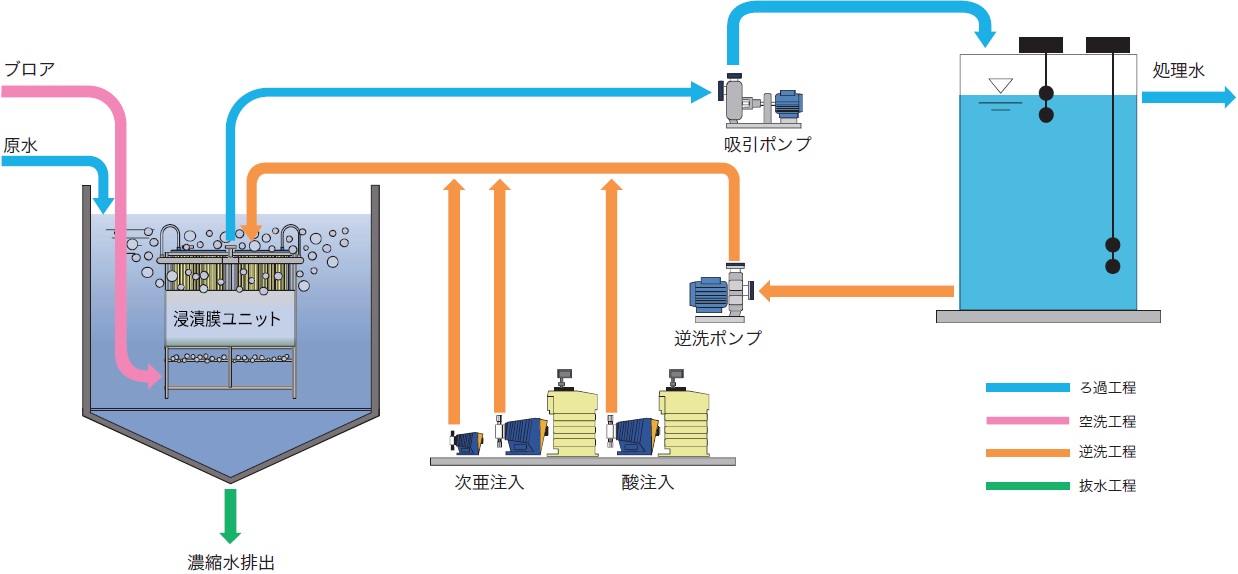

フロー図

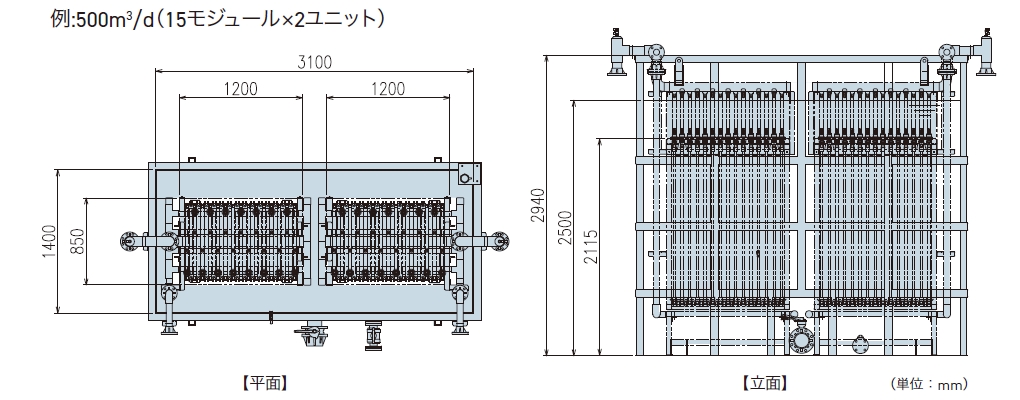

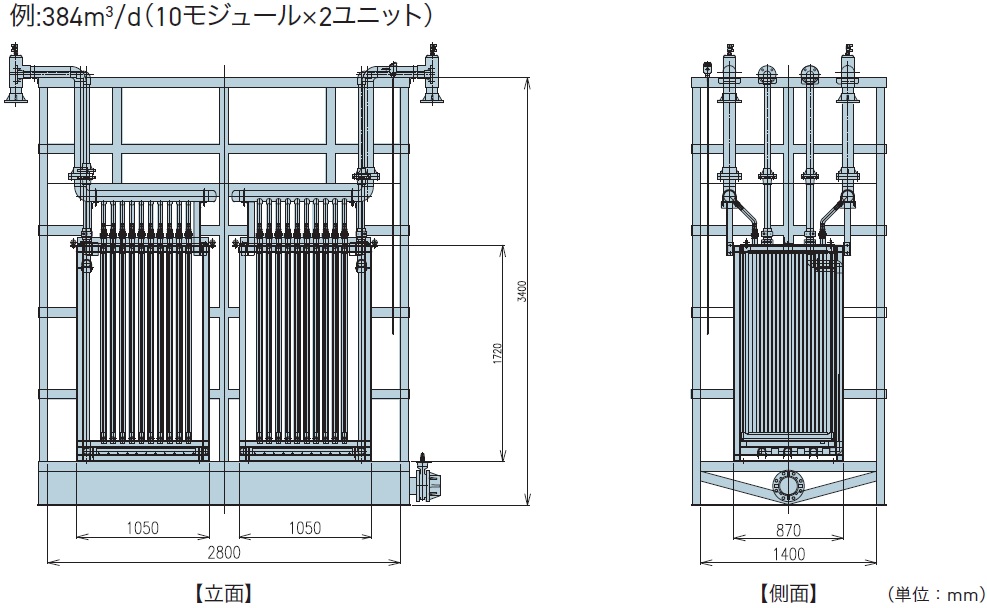

外形寸法図
