SMFベッセルシステム

コンパクトで大容量の処理が可能なベッセル型のSMFです。
膜形状は中空糸型であり、1ベッセルあたりの膜面積が40m2と大きく、最大で19.2m3/hの処理が可能です。
(清水、25℃、運転圧力0.2MPa)
物理的強度があり耐薬品性に優れるPVDF製膜を採用し、空気洗浄や薬品洗浄の効果を高めることができるため、
高負荷の厳しい原水条件においても、安定したろ過性能を保つことができます。

特徴

● 特殊製膜により高フラックスを実現
フラックス:当社従来比で約3.4倍

● 水と空気の併用により優れた洗浄能力を実現
バブリングと透過水逆洗により、効果的に濁質を排出

● クリプトスポリジウムやレジオネラ除去が可能
公称孔径0.05μmのため、飲料水の大敵であるクリプトスポリジウムやジアルジアの除去、
温浴施設やクーリングタワーの大敵であるレジオネラの除去が可能

用途

●水道・飲料用施設の除濁・感染対策
●水道水の高度処理
●RO膜装置の前処理
●無菌海水製造(水産加工)※
※前処理が必要な場合もございます。

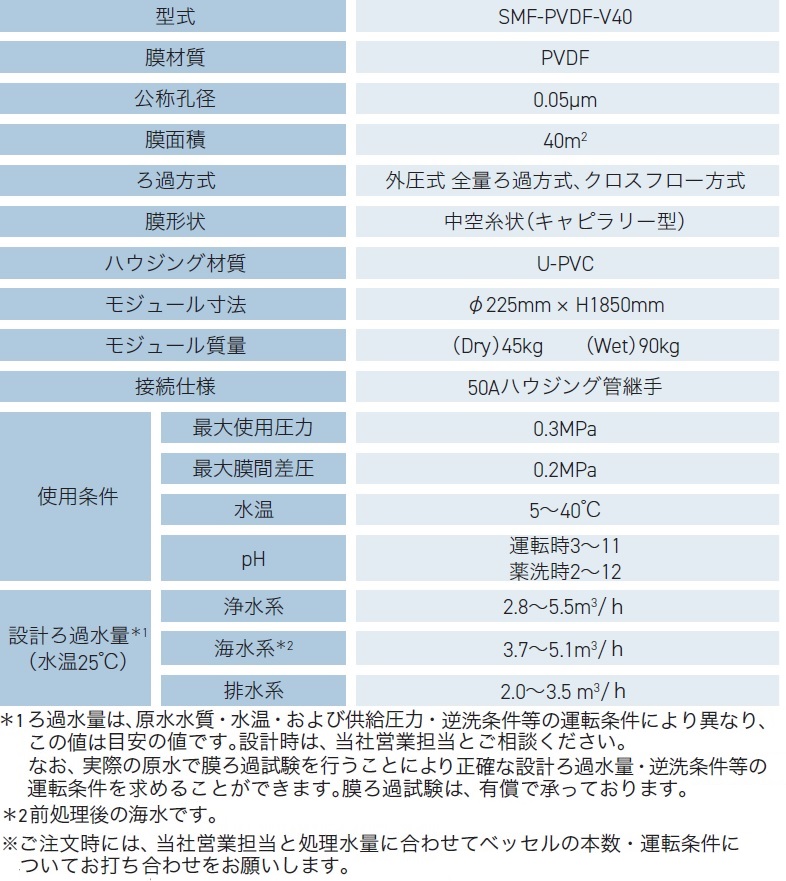

製品仕様

型式 SMF-PVDF-V40
膜材質 PVDF
公称孔径 0.05μm
膜面積 40m2/ベッセル
最大通水量 19.2m3/h
推奨設計水量 浄水系 13m3/h
排水系 10m3/h
性状 ろ過方式 外圧全量ろ過
膜形状 中空糸状(キャピラリー型)
ハウジング材質 U-PVC
ベッセル寸法 φ225㎜ × 1,906㎜
ベッセル質量 (Dry) 45㎏ (Wet) 90㎏
使用条件 運転圧力 0~0.2MPa
水温 5~40℃
pH 3~11

※運転条件:清水時0.2MPa
※当社の推奨値です。
※ご注文時には、当社営業担当と処理水量に合わせてベッセルの本数・配置についてお打合せをお願いします。
※接続仕様:50Aのハウジング管継手

ユニット仕様

処理水量 9.6m3/h 28m3/h 48m3/h 76m3/h 96m3/h
膜構成 1ベッセル 3ベッセル 5ベッセル 8ベッセル 10ベッセル
総膜面積 40m2 120m2 200m2 320m2 400m2
概略寸法(m) 1.3×0.9×2.3H 2×1×2.35H 2.5×1.2×2.4H 3×1.4×2.5H 3.1×1.45×2.5H

※ポンプ・タンク・薬品注入装置などは含まれておりません。
※処理水量は、運転条件を清水時・0.1MPaとした際の値であり、実設計とは異なります。 ご検討の際は、担当営業にご相談ください。

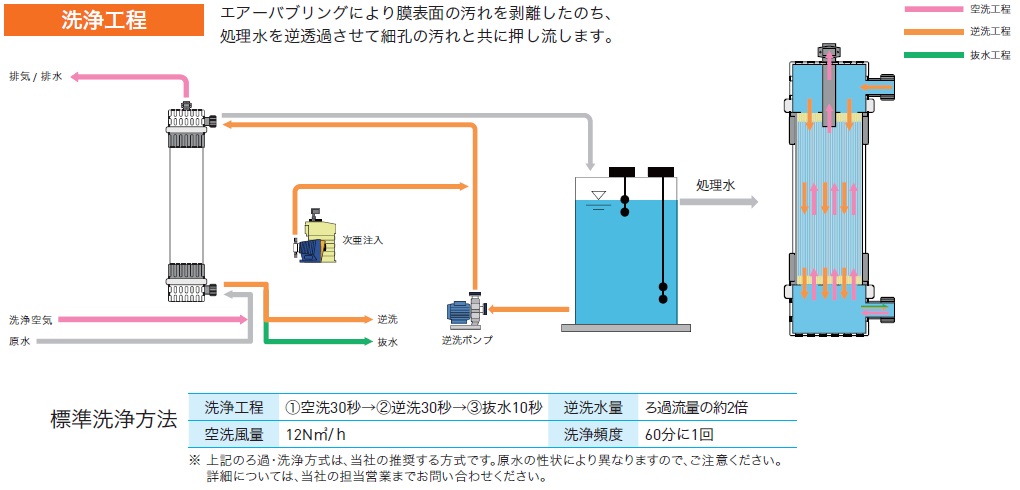

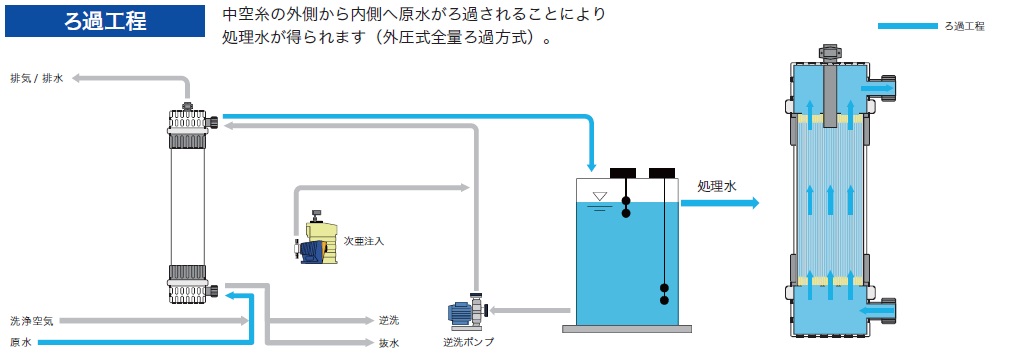

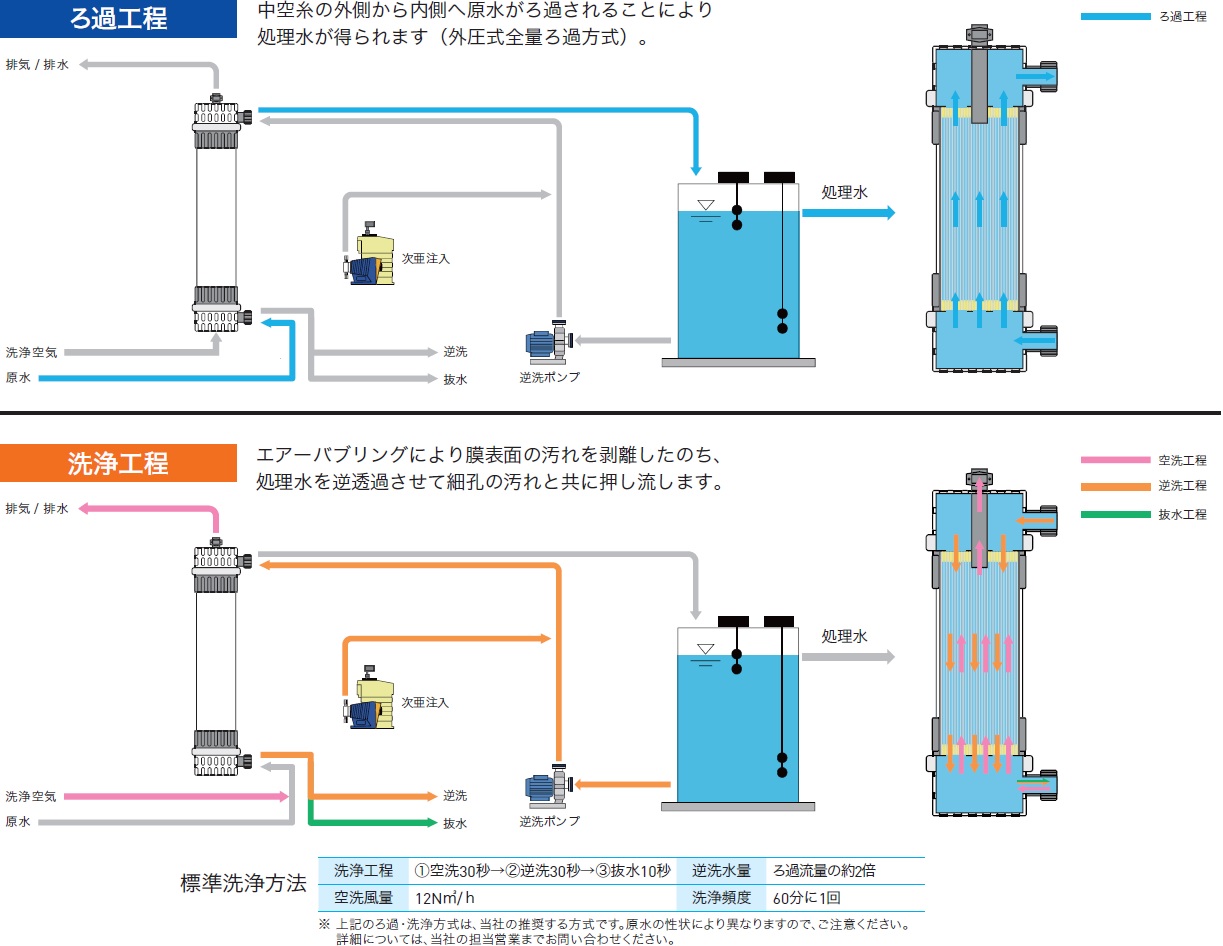

フロー図

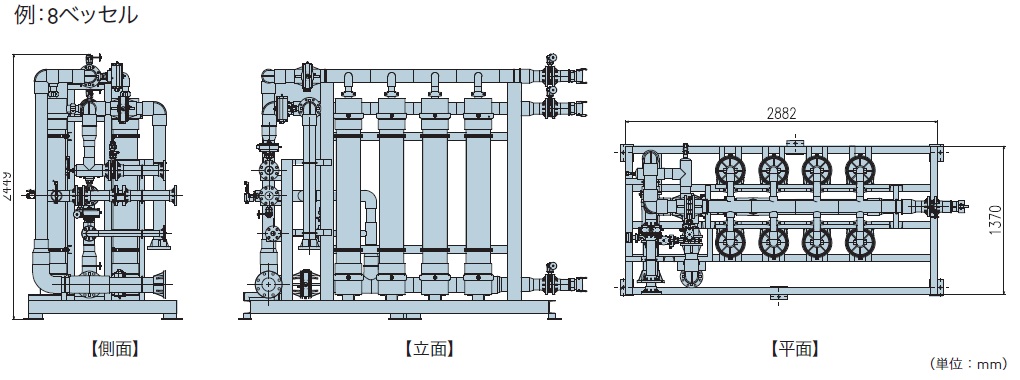

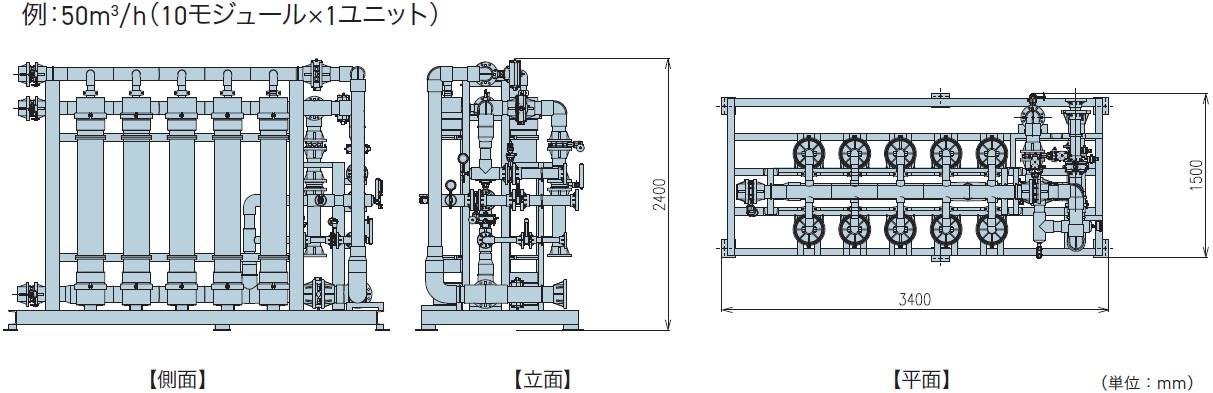

外形寸法図
