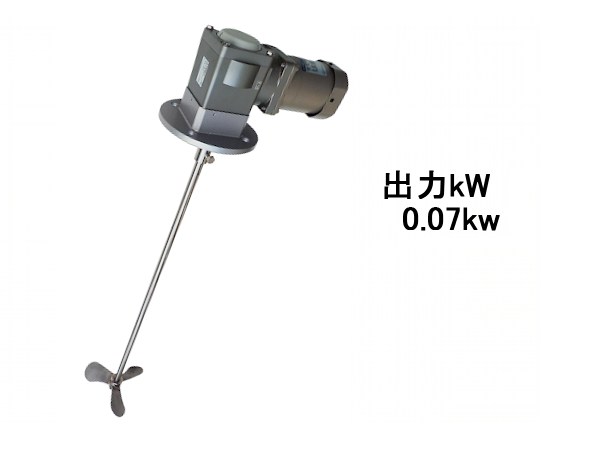

小型撹拌機 TFN型

✔薬液タンク設置用(100L又は200Lタンク用)
✔減速比は1/5と1/20の2種類をラインナップ
✔接液部材質はSUS304製とSUS304+ゴムライニングの2種類をラインナップ
特長
耐蝕性に優れた強靱な羽根・シャフト
羽根・シャフトともにSUS304及びゴムライニングを標準で装備しています。
優れた撹拌効果
効率の良い3枚プラペラ・2枚パドル羽根(1段・2段)を選択ください。
用途に合わせた回転数
用途により中速回転と低速回転の2形式を選択ください。
仕様
形式 | モーター(W) | 減速比 | 羽根 | 最大撹拌量(L) | 製品概算重量(kg) | |||||
---|---|---|---|---|---|---|---|---|---|---|
回転数(rpm) | 羽根形状段数 | ΦD | 希薄液 | 中粘度液 | ||||||
60Hz | 50Hz | |||||||||
TFN-5 | 60 | 1:5 | 360 | 300 | 3枚プロペラ1段 | 120 | 100 | – | 8 | |
160 | 200 | – | 8 | |||||||
TFN-20 | 1:20 | 90 | 75 | 2枚パドル | 1段 | 250 | – | 100 | 9 | |
2段 | – | 200 | 10 |
※最大撹拌量(L)は参考です。撹拌目的、槽形状、撹拌時間、液の性状により過不足することがあります。
共通仕様項目
モーター | 標準 | 三相、4P、B種、50Hz(200・220V)、60Hz(200・220・230V)、全閉外扇屋内フランジ型 |
---|---|---|
準標準 | 三相、4P、B種、50Hz(380・400・415・440V)、60Hz(380・400・415・440V)、全閉外扇屋内フランジ型 | |
減速機 | 平歯車多段組合機構 | |
塗装色 | モーター・減速機部:アステロシルバー、撹拌機本体:シルバー | |
標準接液部材質 | SUS304 または SUS304+ゴムライニング | |
標準付属品 | 撹拌機取付ボルト(M12×30L-SUS304、平W付4本) セットスクリュー用六角レンチ2.5、4.0 各1本 取扱説明書 |
型式構成
TFN | – | ① | – | ② | – | ③ | – | ④ | – | ⑤ |
---|
①減速比 | 5 1:5 20 1:20 |
---|---|
②羽根形状 | P1:3枚プロペラ 1段(Φ120) P2:3枚プロペラ 1段(Φ160) D1:2枚パドル 1段 D2:2枚パドル 2段 |
③電圧、極数、絶縁階級分類 | 2:200/220V 三相 4P B種 4:400/440V 三相 4P B種 |
④接液部材質 | 4:SUS304 4L:SUS304+ゴムライニング |
⑤オプション | 無:標準オイルシール付き O:屋外カバー付き S:発錆対策仕様 |
※④接液部材質:4L(SUS304+ゴムライニング)を選択された場合、⑤オプション:S(発錆対策仕様)となります。
使用例
