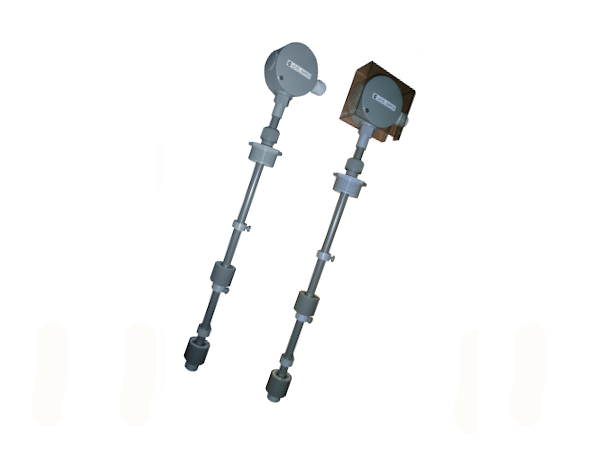

液面スイッチ(TL型)

✔ケミカルタンクの上部に取り付け、薬液レベルの確認を行えます。
✔薬液の補充時期を知らせることで薬液の未注入を防ぐ。(渇水の防止)
✔ポンプの空運転の防止。
✔取付方法は、多様性に富んでおり、低コストです。
✔接液部は耐薬品性に優れたPVC製です。

特長

●ケミカルタンクの上部に取り付け、薬液レベルの確認を行えます。
●薬液の補充時期を知らせることで薬液の未注入を防ぐ。(渇水の防止)
●ポンプの空運転の防止。
●取り付けの多様性、低コストです。
●接液部は耐薬品性に優れたPVC製です。

原理

フロートの中にマグネットを内蔵させ、ガイドパイプの内部にリードスイッチを固定し、フロートの上・下動により、リードスイッチをON・OFFさせるもので、警報・モーター、電磁弁の制御等に利用できます。
※モータや電磁弁等の誘導負荷使用時は、別途電磁開閉器、補助リレーを介して制御してください。

仕様

型式・仕様

型式 TL-1
動作の種類 無電圧接点(100V、0.3A) ※1
取付方法 コネクターユニオン(G2)(フランジも可)
構造 防滴型 ※2
適合ケーブル外径(mm) 9.1~10.5
フロート寸法 φ48×40L
ガイドパイプ外径 φ18
接点構成 5点まで可能
耐圧 0.1 MPaG
使用温度範囲(℃) 0~50
用途 多目的
質量(L=1,200) 約1kg

※1)30V以下の低電圧でのご使用をおすすめします。
※2)屋外カバー取付(オプション)

材質

PVC(コネクターユニオン、屋外カバー、フロート、ガイドパイプ、フロートストッパー)

接点構成

型式/接点数 1点 2点 3点
(端子番号)
TL-1
(動作方式) HC:液上昇でON、HO:液上昇でOFF、LC:液下降でON、L O:液降下でOFF。
● 標準は全部LCになっていますが、別途上記の動作方式も選定できます。

型式構成

TL 1 U 1 0 50
①動作の種類 1:無電圧接点
②取付 U:2B オネジ
F2:50A F JIS 10K(12t)
F3:65A F JIS 10K(12t)
FZ:その他
③接点数 1:1点
2:2点
3:3点
④カバー O:屋外カバー付き
無記号:屋外カバーなし
⑤タンク 50:弊社 PVC 50Lタンク用
100:弊社 PVC 100Lタンク用
200:弊社 PVC 200Lタンク用
300:弊社 PVC 300Lタンク用
500:弊社 PVC 500Lタンク用
