連続式（TPC型）
✔ 槽内滞留時間15分の安心設計
✔ 時分割比例制御による最適中和
✔ 槽材質:SS400+変性エポキシ樹脂塗装の他、SUS製、FRP製、PVC製も対応可能
特長
●槽内 滞留時間15分の安心設計
●槽材質：SS400+変性エポキシ樹脂塗装の他、SUS、FRP、PVCも対応
●時分割比例制御による最適中和
原水を中和槽へ流入させ、原水pH値に応じた薬品注入と撹拌を行い、連続的に中和しながら、処理水を自然放流します。常時流入する排水の処理に適しています。
1段処理で対応可能なpH範囲の目安はpH4～11で、それ以上の場合は複数の槽を設けた2～3段処理となり、1段目で粗中和、2段目以降で微調整を行います。
※ 中和反応では、薬品の反応を阻害する要因により計算値より多くの薬注を必要とする場合もあります。
弊社ではサンプル水による中和滴定検査も承っております。お気軽にご相談ください。
時分割比例制御とは
pH中和において、過剰な薬注によるハンチング（目標値の前後を過剰に行っ
たり来たりする現象）を抑制するための制御方法です。
pH中和に必要な薬注量は、目標pH値に近づくにつれて減少しますが、定量
ポンプを一定で運転させてしまうと、薬品の過剰注入により、目標pH値を大
きく行き過ぎてしまう可能性があります。（ON-OFFだけの制御など）
これを防ぐため、目標pH値に対して、大きく離れていれば連続運転を行い、
目標pH値にづけば断続運転を行うことで、徐々に目標pH値に近づけること
ができます。この制御方法を時分割比例制御といいます。
ポンプの運転時間を目標pH値に対して比例的に変化させることで、
薬品の過剰注入を防ぎ、目標pH値へのスムーズな調整を行います。
用途
一般工場排水／病院排水／実験排水／コンクリート工場排水／工場内雨水／クリーニング排水／ボイラー排水／処理に適したpH値への調整
仕様
ユニット仕様
| 形式 | 処理水量 | 中和槽 容量 |
撹拌機 (中速型) |
薬液ポンプ吐出量 (ml/min) |
薬液 タンク |
概略寸法 (m) | 装置質量 | 運転質量 | |
|---|---|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | ||||||||
| TPC-01 | 1m3/hr | 250L | NKA4-002 0.2kW |
4.8～24 | 4～20 | 50L | 0.7W×1.4L×1.6H | 約200kg | 約500kg |
| TPC-03 | 3m3/hr | 750L | NTA4-002 0.2kW |
14.4～72 | 12～60 | 100L | 1W×1.73L×1.72H | 約500kg | 約1,400kg |
| TPC-06 | 6m3/hr | 1.5m3 | NTA4-004 0.4kW |
20～100 | 16～80 | 200L | 1.4W×2.08L×1.78H | 約800kg | 約2,500kg |
| TPC-10 | 10m3/hr | 2.5m3 | NTA4-007 0.75kW |
60～300 | 50～250 | 200L | 1.6W×2.25L×2.265H | 約1,000kg | 約3,700kg |
| TPC-20 | 20m3/hr | 5.0m3 | NTA4-015 1.5kW |
120～600 | 100～500 | 300L | 2W×2.77L×2.605H | 約1,600kg | 約6,900kg |
| TPC-30 | 30m3/hr | 7.5m3 | NTA4-022 2.2kW |
200～1000 | 160～800 | 500L | 2.5W×3.36L×2.815H | 約2,000kg | 約10,000kg |
製品仕様
| 標準仕様 | オプション | |
|---|---|---|
| 設置場所 | 屋内 | 屋外 |
| 原水温度 | Max 40℃ | － |
| 対応薬液 | 水酸化ナトリウム・硫酸・塩酸 | － |
| 槽材質 | SS（TPC-01のみPVC製） | SUS304、FRP、PVC |
| 塗装・内面処理方法 | 内面変性エポキシ樹脂（PVC製：無塗装） | ゴムライニング、FRPライニング |
| 外部入出力 | 外部連動入力 一括警報出力（無電圧接点出力） |
外部連動入力無 個別警報出力（無電圧接点出力） |
| 電源電圧 | 三相200V | 異電圧 |
| 制御方法 | pH片制御（アルカリor酸中和） | pH両制御 |
| 装備品 | 原水ポンプ流入式（回路のみ） 中和槽 中和槽撹拌機 pH指示調節計 pH電極 共通ベース 制御盤 薬液タンク 薬注ポンプ |
計量槽 原水流量計 原水ポンプ 原水槽用レベルスイッチ pH記録計（警報回路付） 2～3段処理式 処理水返送弁 放流ポンプ 薬液タンク用レベルスイッチ 薬液タンク用防液堤 中和槽蓋 中和槽用ドレンバルブ |
2段・3段式の装置詳細、その他カスタマイズにつきましてはお問い合わせください。

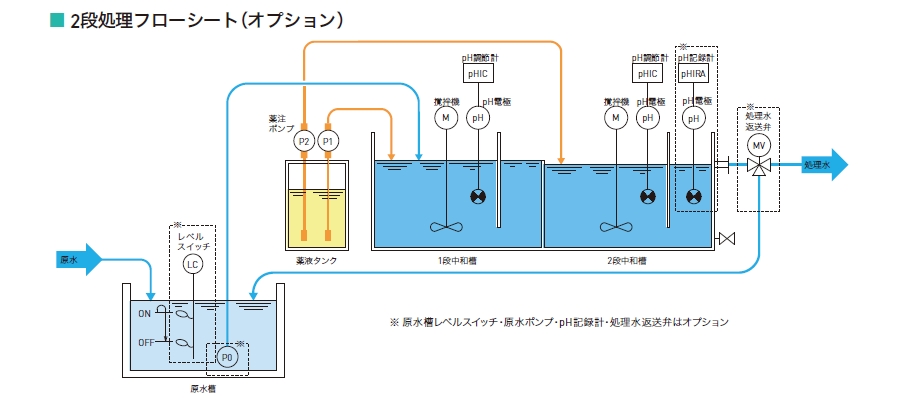

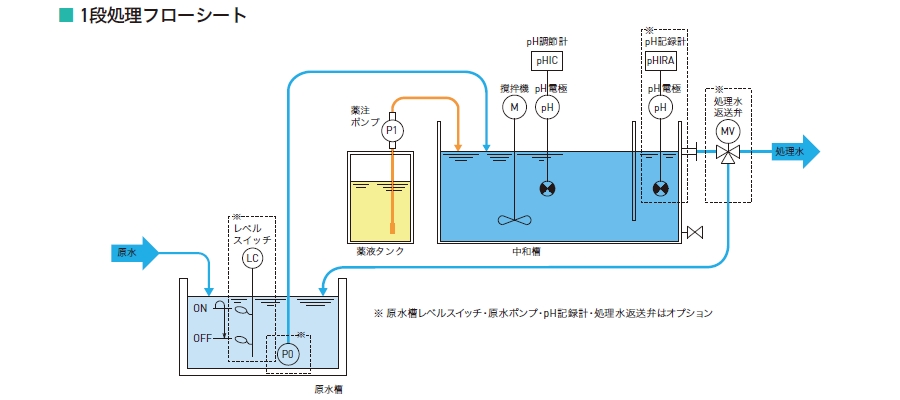

フローシート
