✔シンプルな構造で長寿命。
✔樹脂ブラケット、樹脂ベースの採用で軽量、腐蝕に強い。
✔接液部材質はガラス繊維強化ポリプロピレンとカーボン繊維強化PVDFの2種。広範囲な薬液移送に最適。
✔ホース接続、ネジ接続、更にJIS10K20A,25Aフランジの接続 が選べます。
✔高揚程タイプも登場(比重1.0専用)。

特長

●シンプルな構造で長寿命。
●樹脂ブラケット、樹脂ベースの採用で軽量、腐蝕に強い。
●接液部材質はガラス繊維強化ポリプロピレンとカーボン繊維強化PVDFの2種。広範囲な薬液移送に最適。
●ホース接続、ネジ接続、更にJIS10K20A,25Aフランジの接続 が選べます。
●高揚程タイプも登場(比重1.0専用)。

仕様

50Hz/60Hz
型式 接続口径 (吸込×吐出) 揚程 (m) 吐出量
(L/min)
電動機出力
(W)
重量
(kg)
ホース (外径) (mm) ねじ (インチ) フランジ (A)
TS-71P/V 26×26 G1″×G1″ 25(20)×25(20) 6/8 60 180 7
TS-81P/V 26×26 G1″×G1″ 25(20)×25(20) 5.5/7.5 80 250 8
TS-71PH/VH 20×20 G3/4″×G3/4″ 12 20/30 180 7

※最小吐出量は揚程0m時の10%くらいを目安にしてください。
※フランジ接続は20Aまたは25Aより選定してください。

外形寸法

単位:mm
型式 H L W A B D E F G K
TS-71-T 162 343 134 44 53 72 105 98 40 7
TS-71-F 170 346 60 110
TS-81-T 175 369 156 66 75 110 120 70 9
TS-81-F 182 385 70 122
TS-71H-T 175 320 134 48 72 72 105 86 40 7

※フランジ接続の場合です。ホース・ネジ接続はお問い合わせください。
※外形寸法や性能は予告なく変更することがあります。
※型式のTはホース・ネジの場合、Fはフランジの場合です。ユニオン接続はお問い合わせください。

型式構成

TS 71 P RV F20 6 1 T2
[1] [2] [3][4] [5] [6] [7] [8]
[1] シリーズ 71:180W
81:250W
[2] 材質記号 ※1 P:ガラス繊維強化ポリプロピレン
V:カーボン繊維強化PVDF
[3] 接液部材質別記号 ※2 R:PTFE/セラミック
[4] Oリング材質記号 V:FKM
E:EPDM
A:アフラス® ※6
Z:その他
[5] 接続方法 F20:20Aフランジ接続
F25:25Aフランジ接続
H:ホース接続
T:ネジ/ユニオン接続
[6] 周波数 5:50Hz
6:60Hz
[7] 液比重記号 ※3 0:液比重:1.0まで(71PH/VHのみ)
1:液比重 1.1まで
2:液比重 1.2まで
3:液比重 1.3まで
5:液比重 1.5まで
9:液比重 1.9まで
Z:その他 特殊 ※4
[8] 電源電圧 ※5 T2:200V 50Hz, 200/220 60Hz
T4: 380/400/415V 50Hz, 380/400/440V 60Hz

※1)TS-71 高揚程タイプはP/Vの後にHを付加
※2)材質表参照
※3)TS-71PH/VHは比重1.0専用。TS-71P/Vは標準仕様 比重1.1以下です。その他の比重についても対応しますので、ご相談ください。
※4)その他の比重はご指定、ご相談ください。
※5)標準搭載電動機の記号はT2またはT4となります。
※6)アフラス®はAGC株式会社の登録商標です。
※ユニオン接続をご希望の場合は別売のユニオンセットをご注文ください。

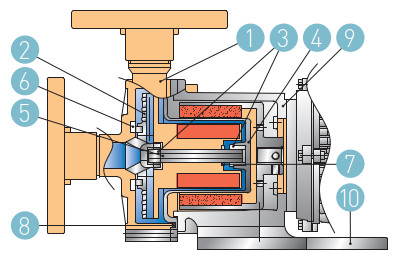

接液部仕様

番号 部品名/組み合わせ TS-P/PH TS-V/VH
1 フロントケーシング ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
2 インペラ(マグネットキャン) ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
3 軸受 PTFE
4 リアケーシング ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
5 シャフト アルミナセラミックス
6 フロントスラスト アルミナセラミックス
7 リアスラスト アルミナセラミックス
8 Oリング FKM/EPDM/アフラス®
9 ブラケット ガラス繊維強化ポリプロピレン
10 ベース ガラス繊維強化ポリプロピレン

※ この他の材質組合せも、お気軽にご相談ください。
※ アフラス®はAGC株式会社の登録商標です。

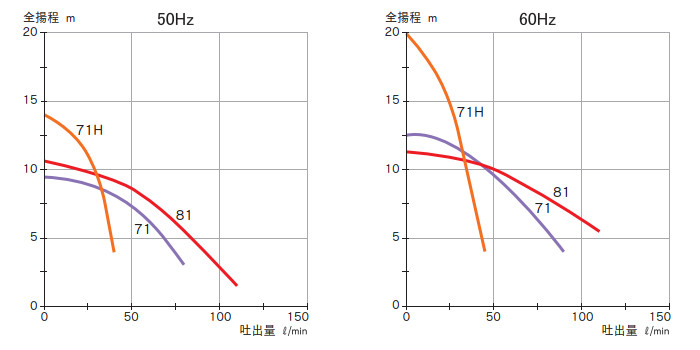

性能曲線

※下図は液比重1.1の曲線を示しています。(71Hは液比重1.0)
