TSL

✔接液部はETFEとSiCを採用。
✔高い耐蝕性で幅広い薬品の移送に最適。

特徴

<TSL-55/75MM型>
●5.5または7.5kWの電動機を搭載し、100~600ℓ/minで揚程20m~50mをカバーする中容量・中高揚程のマグネットポンプです。

<TSL-55/75MS型>
●5.5または7.5kWの電動機を搭載し、100~800ℓ/minで揚程20m~30mをカバーする中大容量・中揚程のマグネットポンプです。

<TSL-110/150/185LS型>
●11~18.5kWの3出力の電動機を選択でき、500~1600ℓ/min の大容量レンジで揚程20~50m以上を有します。頼りになる大容量・中高揚程マグネットポンプです。

仕様

型式構成

TSL 55 MM S V 6 1 T2
[1] [2] [3] [4] [5] [6] [7]
[1] 電動機出力 55:5.5kW
75:7.5kW
110:11kW
150:15kW
185:18.5kW
[2] シリーズ記号 ※1 MM:接続口径50A×40A/5.5kW,7.5kW
MS:接続口径65A×50A/5.5kW,7.5kW
LS:接続口径80A×65A/11kW,15kW,18.5kW
[3] 接液部材質記号 S:SiC / SiC
[4] Oリング材質記号 V:FKM
E:EPDM
A:アフラス® ※5
Z:その他
[5] 周波数 5:50Hz
6:60Hz
[6] 液比重記号 0:液比重 1.0まで
1:液比重 1.1まで
2:液比重 1.2まで
3:液比重 1.3まで
5:液比重 1.5まで
9:液比重 1.9まで
Z:その他 特殊 ※2
[7] 電動機仕様 ※3 電動機種類 T:標準搭載電動機
E:安全増防爆構造(eG3)
D:耐圧防爆電動機(d2G4)
Z:特殊電動機
電源電圧 2:200V-50/60Hz 220V-60Hz
4:400V-50/60Hz 440V-60Hz
6:その他の電圧 ※4

※1)材質表参照
※2)その他の液比重はご指定、ご相談ください。
※3)標準搭載機電動機の記号はT2またはT4となります。
※4)その他の電圧はご指定、ご相談ください。
※5)アフラス®はAGC株式会社の登録商標です。

仕様

50Hz/60Hz
型式 接続口径 (吸込×吐出) (A) 揚程 (m) 吐出量 (L/min) 電動機出力 (kW) 重量 (kg)
TSL-55MM 50×40 41 300 5.5 120
TSL-75MM 50×40 49 300 7.5 127
TSL-55MS 65×50 31 500 5.5 125
TSL-75MS 65×50 31/39 500 7.5 130
TSL-110LS 80×65 34 1000 11 229
TSL-150LS 80×65 34/45 1000 15 247
TSL-185LS 80×65 34/53 1000 18.5 260

※最小吐出量は揚程Om時の10%ぐらいを目安にして下さい。

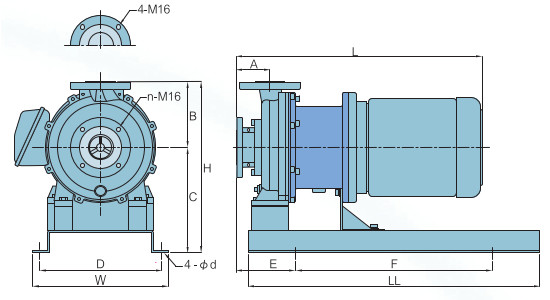

外形寸法

単位:mm
型式 A B C D E F H L LL W d n
TSL-55/75MM 80 180 280 320 150 540 460 700 800 360 18 4
TSL-55/75MS 80 160 252 320 150 540 412 707 800 360 18 4
TSL-110/150LS 100 180 300 350 190 600 480 919 900 390 20 8
-185LS 963

※ L寸法は当社標準電動機を取り付けた場合の寸法です。

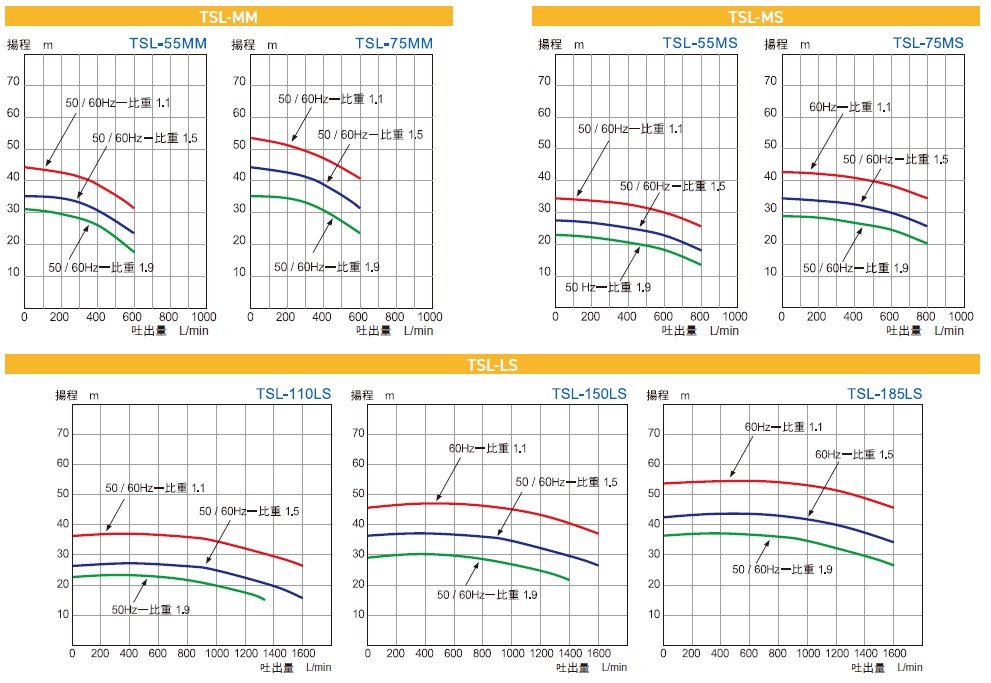

※性能曲線はカタログにてご確認ください。

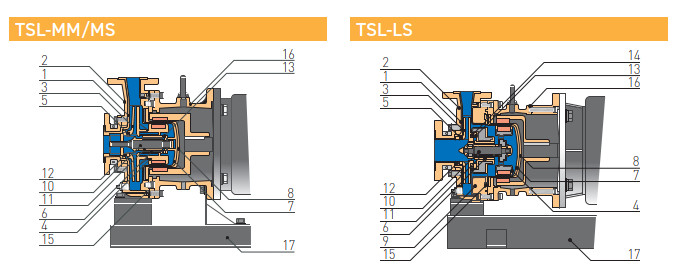

材質

番号 部品名/組み合わせ TSL-MM・MS TSL-LS
1 フロントケーシング カーボン繊維強化ETFE
2 フロントケーシングカバー FCD
3 インペラ カーボン繊維強化ETFE
4 マグネットキャン ナチュラルETFE
5 マウスリング SiC
6 軸受け SiC
7 リアケーシング カーボン繊維強化ETFE
8 リアケーシングカバー 特殊強化樹脂
9 軸受けプレート FC+カーボン繊維強化ETFE
10 シャフト SiC ETFE+SUS303
11 シャフトスリーブ SiC
12 フロントスラスト SiC
13 リアスラスト SiC
14 リアリング SiC
15 Oリング FKM/EPDM/アフラス®
16 ブラケット 鋳鉄
17 ベース SUS304

※アフラス®はAGC株式会社の登録商標です。
