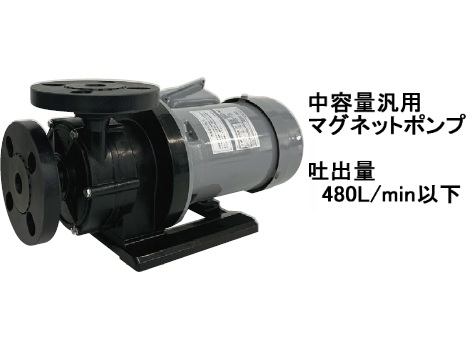

●接液部材質はPPと耐蝕性に優れたETFEの2種類を用意、使用液に合わせて3種類の摺動部材を選択できます。
●標準搭載電動機はトップランナーモーター、屋外仕様を採用。省エネ対応で場所を選びません。（0.2/0.4kWは標準効率）
●樹脂製ブラケットを採用し、従来機種より耐蝕性がアップ。軽量化されました。（TSM-C型はFCDブラケット）
●TSM-C型はFCD外装カバー付で堅牢です。

型式・仕様

型式	接続口径(吸込×吐出) (A)	揚程 (m) 50Hz/60Hz	吐出量 (L/min) 50Hz/60Hz	電動機出力 (kW)	質量(P・E/C) (kg)
TSM-70P・E	20/25×20/25共用フランジ	6/8	50	0.2	12
TSM-70PH・EH	20/25×20/25共用フランジ	11	20/25	0.2	12
TSM-100P・E	25×25	12	50	0.4	13.5
TSM-110P・E	25×25	20	50	0.75	21
TSM-201P・E/C	40×40(25)※	8	130	0.4	13.5 / 22.7
TSM-211P・E/C	40×40	12	180	0.75	21 / 30.4
TSM-221P・E/C	50×40	16	260	1.5	29.5 / 44.7
TSM-231P・E/C	50×40	22	300	2.2	35 / 50.1
TSM-241P・E/C	50×40	32	300	3.7	43 / 62.3
TSM-251P・E/C	65×50	22	500	3.7	43 / 63.4
TSM-261P・E	65×51	14	480	2.2	36

※最小吐出量は揚程Om時の10%ぐらいを目安にしてください。
※フランジはJIS10K相当です。
※TSM-201C型は吐出側口径25Aとなります。

接液部仕様

番 号	型式	TSM-P			TSM-E			TSM-C
	部品名	C	R	S	C	R	S	C	R	S
1	フロントケーシング	ガラス繊維強化ポリプロピレン			カーボン繊維強化ETFE			カーボン繊維強化ETFE+FCDカバー
2	インペラ	ガラス繊維強化ポリプロピレン			カーボン繊維強化ETFE			カーボン繊維強化ETFE
3	マグネットキャン	ポリプロピレン			カーボン繊維強化ETFE			カーボン繊維強化ETFE
4	マウスリング	PTFE		SiC	PTFE		SiC	PTFE		SiC
5	軸受	高密度カーボン	PTFE	SiC	高密度カーボン	PTFE	SiC	高密度カーボン	PTFE	SiC
6	リアケーシング	ガラス繊維強化ポリプロピレン			カーボン繊維強化ETFE			カーボン繊維強化ETFE
7	シャフト	高純度セラミックス			高純度セラミックス		SiC	高純度セラミックス		SiC
8	フロントスラスト	高純度セラミックス		SiC	高純度セラミックス		SiC	高純度セラミックス		SiC
9	リアスラスト	高純度セラミックス			高純度セラミックス		Sic	高純度セラミックス		SiC
10	Oリング※	FKM/EPDM/アフラス®
11	ブラケット	ガラス繊維強化ポリプロピレン			ガラス繊維強化ポリプロピレン			FCD
12	ベース	SUS/ガラス繊維強化ポリプロピレン			SUS/ガラス繊維強化ポリプロピレン			SUS304

※ベース材質　TSM-70/70H/241/251P/E型はガラス繊維強化ポリプロピレン、その他の形式はSUS304となります。
※TSM-70Ｐ/70PH型は軸受記号「S」仕様を選択できません。「S」SiC軸受を選定する場合はTSM-70E/EH型となります。
※アフラス®はAGC株式会社の登録商標です。

型式構成

TSM	–	211	P	–	R	V	6	1	–	T2
		[1]	[2]		[3]	[4]	[5]	[6]		[7]

[1] シリーズ番号 ※1		70：接続口径20/25A×20/25A/0.2kW ※1 100：接続口径25A×25A/0.4kW 110：接続口径25A×25A/0.75kW 201：接続口径40A×40A（25A）/0.4kW ※2 211：接続口径40A×40A/0.75kW 221：接続口径50A×40A/1.5kW 231：接続口径50A×40A/2.2kW 241：接続口径50A×40A/3.7kW 251：接続口径65A×50A/3.7kW 261：接続口径65A×50A/2.2kW
[2] 材質別記号		P ガラス繊維強化ポリプロピレン PH ガラス繊維強化ポリプロピレン　TSM-70限定　高揚程仕様 E カーボン繊維強化ETFE EH カーボン繊維強化ETFE　TSM-70限定　高揚程仕様 C カーボン繊維強化ETFE +FCD
[3] 接液部材質記号 ※3		C：高密度カーボン / 高純度セラミックス R：PTFE / 高純度セラミックス S：SiC / SiC ※4
[4] Oリング材質記号		V：FKM E：EPDM A：アフラス® ※5 Z：その他
[5] 周波数		5：50Hz 6：60Hz
[6] 液比重記号		0：液比重 1.0まで 1：液比重 1.1まで 2：液比重 1.2まで 3：液比重 1.3まで 5：液比重 1.5まで 9：液比重 1.9まで Z：その他　特殊 ※6
[7] 電動機仕様 ※7	電動機種類	T：標準搭載電動機 E：安全増防爆構造（eG3）※8 D：耐圧防爆電動機（d2G4） ※8 Z：特殊電動機
	電源電圧	2：200V-50/60Hz　220V-60Hz 4：400V-50/60Hz　440V-60Hz 6：その他の電圧 ※9

※1）20/25Aは20A・25Aの共用フランジ
※2）（25A）はTSM-C型の場合
※3）材質表参照 TSM-70/70HはC、Sのみ
※4）TSM-70/70Hは材質記号②「E/EH」のみ対応可。
※5）アフラス®はAGC株式会社の登録商品です。
※6）その他の液比重はご指定、ご相談ください。
※7） 標準搭載電動機の記号はT2またはT4となります。
※8） TSM-70/70H型で安全増防爆、耐圧防爆モーターを使用する場合、0.4kWになります。
　　　TSM-231型の安全増防爆モーターは取付不可
※9）その他の電圧はご指定、ご相談ください。

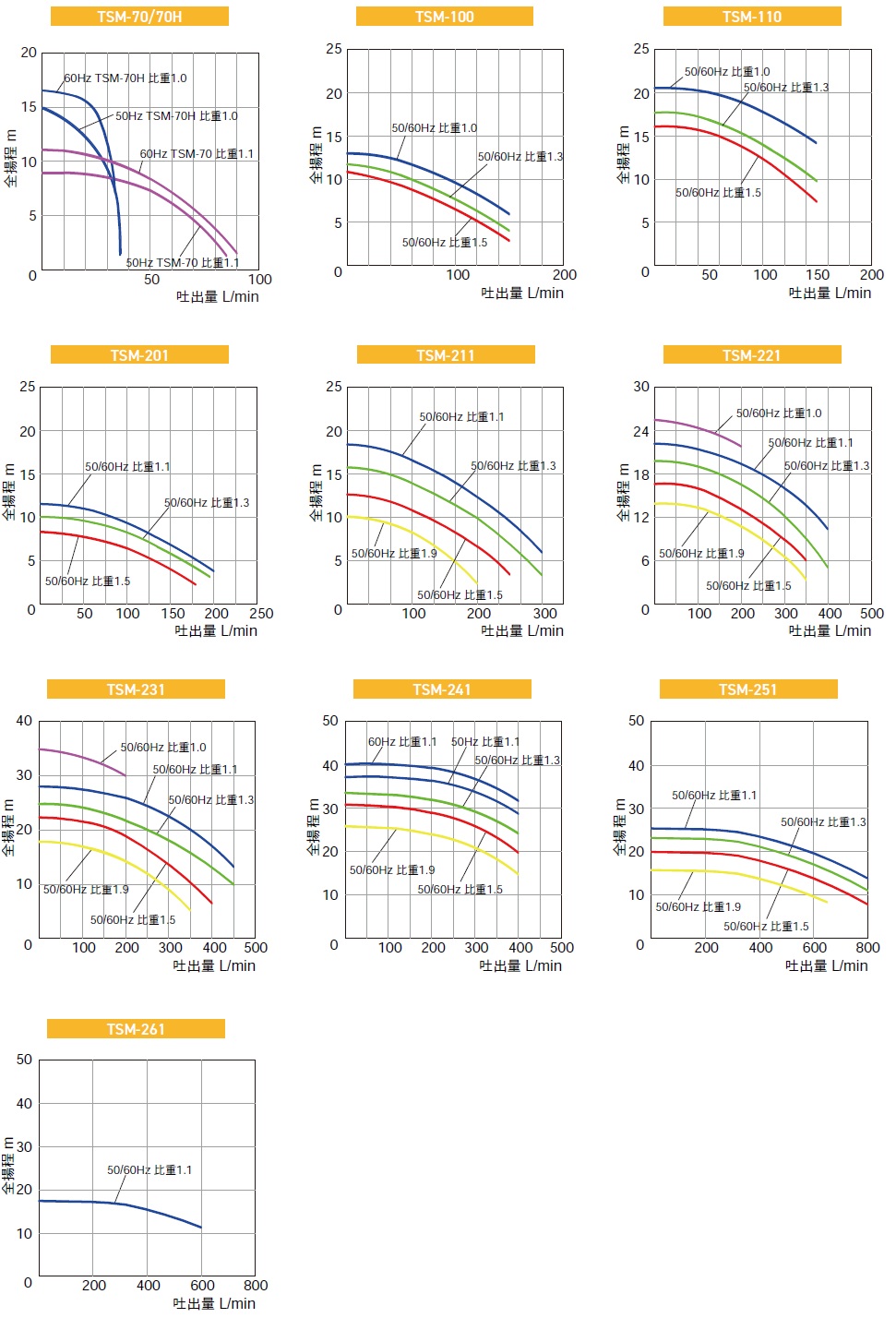

性能曲線

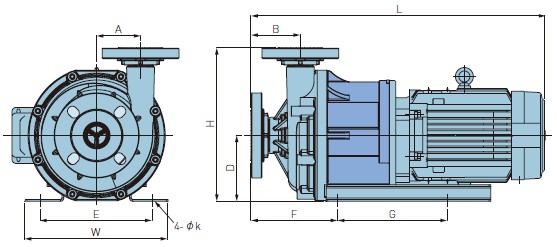

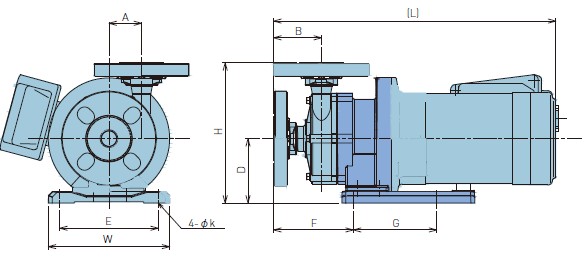

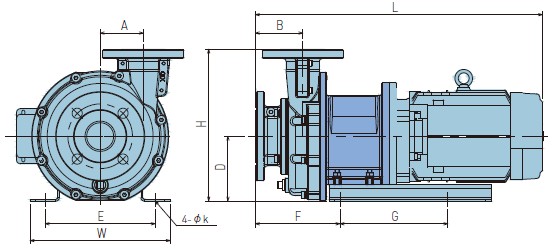

ポンプ外形寸法

型式	H	L	W	A	B	D	E	F	G	K
TSM-70P/E	185	372	160	43	63	85	130	105	110	10
TSM-70PH/EH	192	357			50			88

※L寸法は当社標準電動機を取付けた場合の寸法です。

型式	H	L	W	A	B	D	E	F	G	K
TSM-100P/E	255	463	160	65	90	115	130	163	130	12
TSM-110P/E		485						171
TSM-201P/E	225	458	140	54	87	95	110	150	98
TSM-211P/E	257	500	160	72	105	115	130	187	130
TSM-221P/E	280	535	260	80	90	120	204	159	200	14
TSM-231P/E		558
TSM-241P/E	322	577	250			162	220	147	300
TSM-251P/E	331	584			92			153
TSM-261P/E		572

※L寸法は当社標準電動機を取付けた場合の寸法です。

型式	H	L	W	A	B	D	E	F	G	K
TSM-201C	225	458	140	54	87	95	110	150	98	12
TSM-211C	257	500	160	72	105	115	130	187	130
TSM-221C	280	535	260	80	90	120	204	159	200	14
TSM-231C		558
TSM-241C	322	577	250			162	220	147	300
TSM-251C	331	584			92			153

※L寸法は当社標準電動機を取付けた場合の寸法です。

対応比重

型式	50Hz	60Hz
TSM-70P/E	〜1.3	〜1.3
TSM-70PH/EH	〜1.3	〜1.3
TSM-100P/E	〜1.5	〜1.5
TSM-110P/E	〜1.9	〜1.9
TSM-201P/E/C	〜1.5	〜1.5
TSM-211P/E/C	〜1.9	〜1.9
TSM-221P/E/C	〜1.9	〜1.9
TSM-231P/E/C	〜1.9	〜1.9
TSM-241P/E/C	〜1.9	〜1.9
TSM-251P/E/C	〜1.9	〜1.9
TSM-261P/E	〜1.3	〜1.3

※ご注文の際には、下記の項目をご連絡ください。

型式	使用液	要求性能	電源	その他
TSM – ○○P/E/C	名称､濃度､温度､液比重	○ｍ×○○○L/min	〇〇〇V、〇φ、〇〇Hz	特記事項
