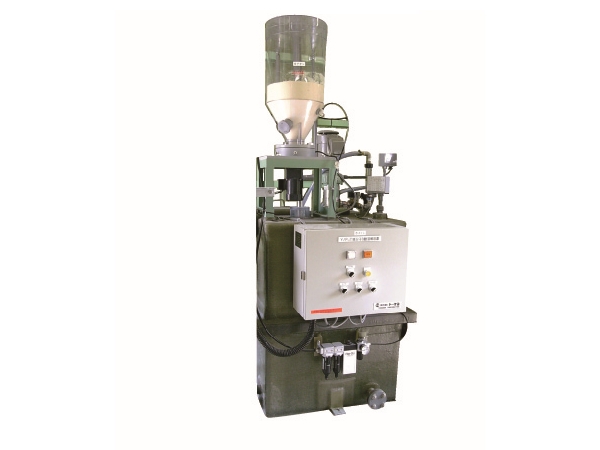

粉体自動溶解装置(Y/PAD)

✔無機凝集剤をメインにした小型定量供給機(YAF)搭載の溶解装置
✔升式テーブルフィーダー方式による安定した粉体供給が可能
✔エア源がない場所にも設置可能
✔設置条件に合わしたオリエンテーションのカスタマイズが可能
特長
●無機凝集剤をメインにした小型定量供給機(YAF)搭載の溶解装置

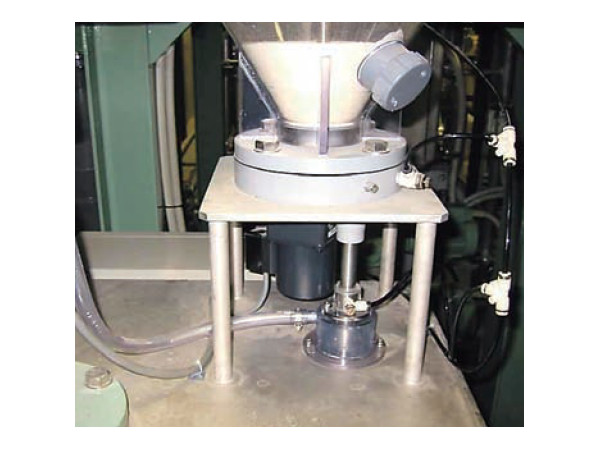

●升式テーブルフィーダ方式による安定した供給
●供給機60Wモーターで経済的
●エアー源がない場所にも設置可能
●長年PADで養われた安定した制御方式で安心楽々運転
●設置したその日から自動運転ができます
●設置条件に合わせたオリエンテーションのカスタマイズがOK
●1槽式によるコンパクト仕様

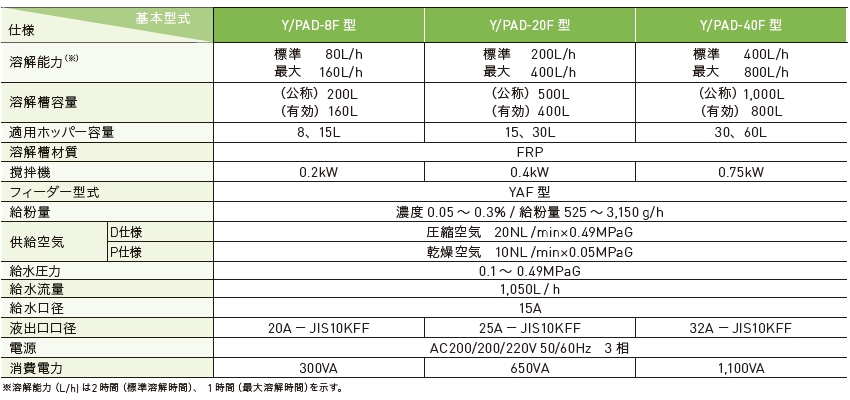

仕様
Y/PAD-8型 | Y/PAD-20型 | Y/PAD-40型 | ||
---|---|---|---|---|
溶解能力 | 標準 80L/h 最大 160L/h |
標準 200L/h 最大 400L/h |
標準 400L/h 最大 800L/h |
|
溶解貯槽容量 | (公称)200L (有効)160L |
(公称)500L (有効)400L |
(公称)1000L (有効) 800L |
|
適用ホッパー容量 | 8、15L | 15、30L | 30、60L | |
撹拌機 | 0.2kW | 0.4kW | 0.75kW | |
フィーダ型式 | YAF型 | |||
給粉量 | 濃度0.05~0.3% / 給粉量525~3150 g/H | |||
供給空気 | D仕様 | 圧縮空気 20NL /min×0.49MPaG | ||
P仕様 | 乾燥空気 10NL /min×0.05MPaG | |||
給水圧力 | 0.1~0.49MPaG | |||
給水流量 | 1050L / H | |||
給水口径 | 15A | |||
液出口口径 | 20A | 25A | 32A | |
電源 | AC200/200/220V 50/60Hz | |||
消費電力 | 300VA | 650VA | 1100VA |
※溶解能力(L/H)は2時間(標準溶解時間)1時間(最大溶解時間)を示す。

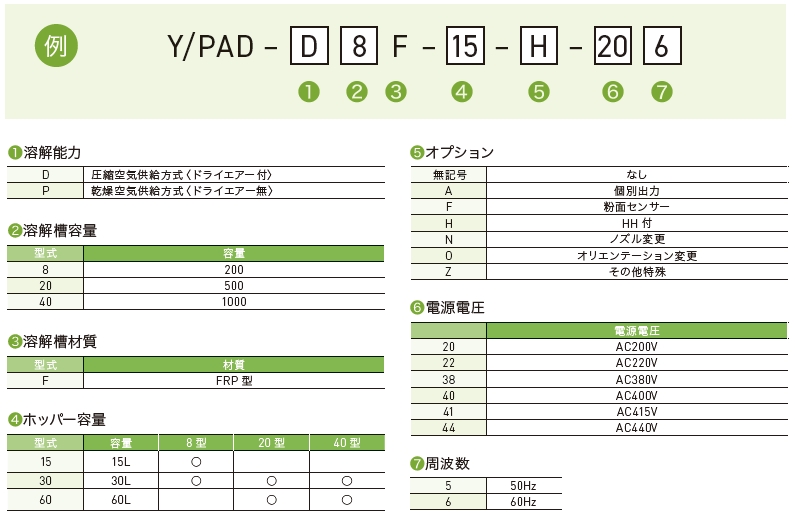

型式
Y/PAD | – | D | 8F | – | 15 | – | H | – | 20 | 5 |
---|---|---|---|---|---|---|---|---|---|---|
[1] | [2] | [3] | [4] | [5] |
[1] 供給エアー方式 | D:圧縮空気供給方式〈エアードライヤ付〉 P:乾燥空気供給方式〈エアードライヤ無〉 |
|||
---|---|---|---|---|
[2] ホッパー容量 | 型式(容量) | 8型 | 20型 | 40型 |
15(15L) | ○ | |||
30(30L) | ○ | ○ | ○ | |
60(60L) | ○ | ○ | ||
[3] オプション | 無記号:なし A:個別出力 F:紛面センサー H:HH付き N:ノズル変更 O:オリエンテーション変更 Z:その他特殊 |
|||
[4] 電源電圧 | 20:AC200V 22:AC220V 38:AC380V 40:AC400V 41:AC415V 44:AC440V |
|||
[5] 周波数 | 5:50Hz 6:60Hz |

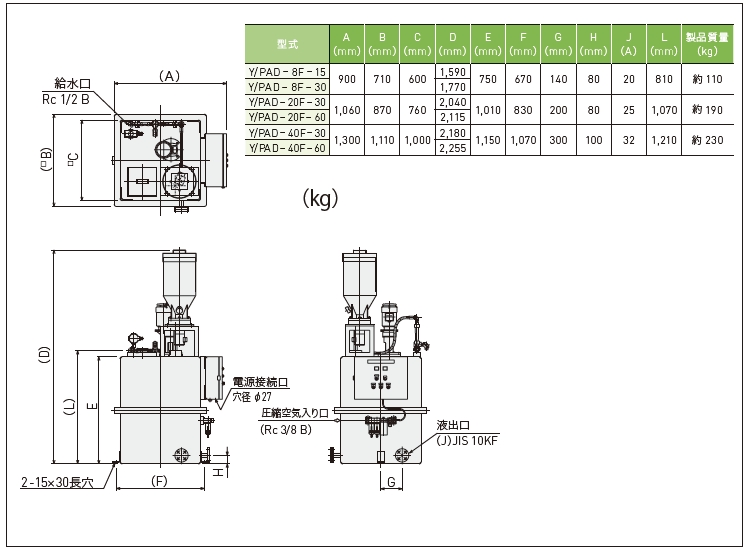

外形寸法図
型式 Y/PAD- |
A | B | C | D | E | F | G | H | J | L | 製品質量 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
8F-15 | 900 | 710 | 600 | 1590 | 750 | 670 | 140 | 80 | 20A | 810 | 約110kg | |
8F-30 | 1770 | |||||||||||
20F-30 | 1060 | 870 | 760 | 2040 | 1010 | 830 | 200 | 80 | 25A | 1070 | 約190kg | |
20F-60 | 2115 | |||||||||||
40F-30 | 1300 | 1110 | 1000 | 2180 | 1150 | 1070 | 300 | 100 | 32A | 1210 | 約230kg | |
40F-60 | 2255 |
