粉体自動供給機・升式テーブルフィーダー方式（YAF）
粉体自動供給機（升式テーブルフィーダー方式）
●無機凝集剤をメインとした供給機。
●微粉末から顆粒まで安定した供給。60Wモーターで経済的。
特長
●無機凝集剤をメインにした小型定量供給機
●升式テーブルフィーダ方式による安定した供給
●微粉末から顆粒まで安定した供給
●ブリッジ対策にレーキを標準搭載
●60Wモータで経済的
●エアー源がない場所にも設置可能
●ドライエアーを接続するとさらなる安定供給
仕様
標準仕様表
| YAF型 | |
|---|---|
| 制御方式 | インバータ制御 |
| 電動機 | 屋内型 60W 3 φ AC200V |
| 接粉部材質 | SUS304 、PVC |
| 適用ホッパー容量 | 15L、30L、60L 透明PVC製 |
※ AC400V も対応可能です。

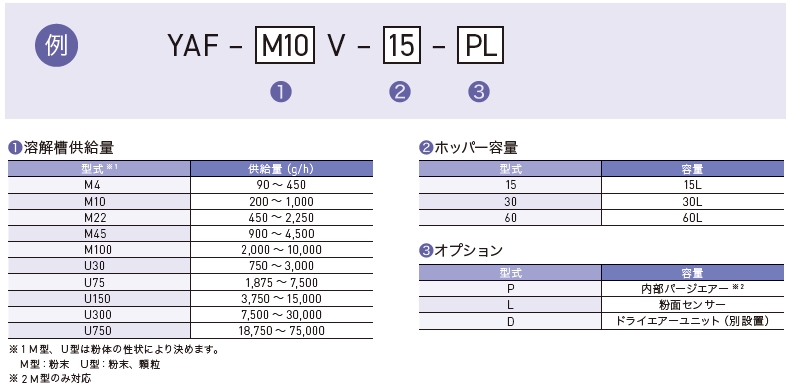

型式選定表
| 型式 | 供給量(g/h) | 減速比 | ディスク型式 |
|---|---|---|---|
| YAF-M4 | 90～450 | 1/1800 | M |
| YAF-M10 | 200～1,000 | 1/750 | M |
| YAF-M22 | 450～2,250 | 1/360 | M |
| YAF-M45 | 900～4,500 | 1/180 | M |
| YAF-M100 | 2,000～10,000 | 1/75 | M |
| 型式 | 供給量(g/h) | 減速比 | ディスク型式 |
|---|---|---|---|
| YAF-U30 | 750～3,000 | 1/1800 | U |
| YAF-U75 | 1,875～7,500 | 1/750 | U |
| YAF-U150 | 3,750～15,000 | 1/360 | U |
| YAF-U300 | 7,500～30,000 | 1/180 | U |
| YAF-U750 | 18,750～75,000 | 1/75 | U |
※可変範囲はM型ディスク仕様が1：5(12～60Hz)、U型ディスク仕様は1：4(15～60Hz)です。
※供給量は理論供給量であり粉体比重を 1 とした値です。供給量は粉体の比重、性状などにより上記と異なる可能性があります。

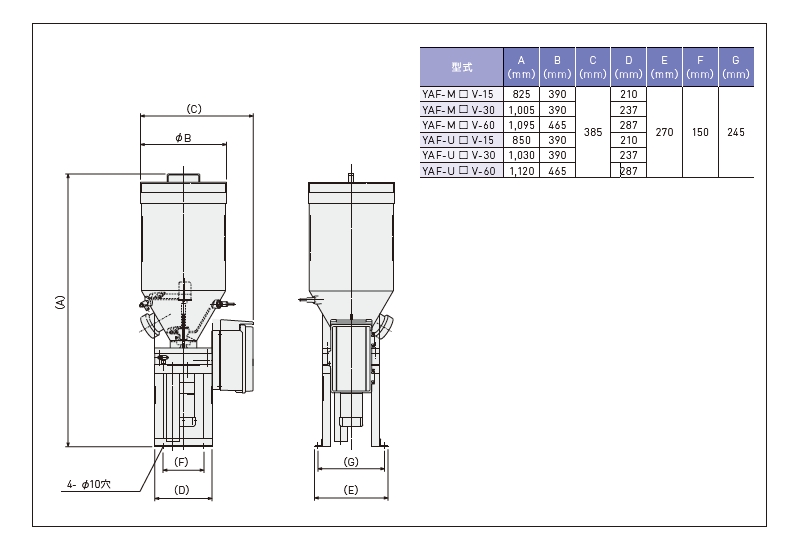

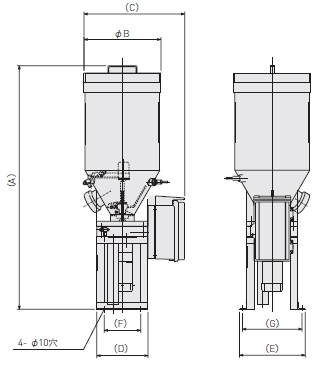

外形寸法図
| A | B | C | D | E | F | G | |
|---|---|---|---|---|---|---|---|
| YAF-M□V-15 | 825 | 390 | 385 | 210 | 270 | 150 | 245 |
| YAF-M□V-30 | 1005 | 390 | 237 | ||||
| YAF-M□V-60 | 1095 | 416 | 287 | ||||
| YAF-U□V-15 | 850 | 390 | 210 | ||||
| YAF-U□V-30 | 1030 | 390 | 237 | ||||
| YAF-U□V-60 | 1120 | 465 | 287 |
説明
ディスク盤の切り欠き部（枡部）に入った粉体を枡切りして払い出します。枡部の容積とディスク盤の回転数に比例して粉体を供給します。枡部容積の異なるディスク盤（Ｍ型とＵ型）と種々の減速機の組み合わせにより、多くの供給量の機種を揃えています。

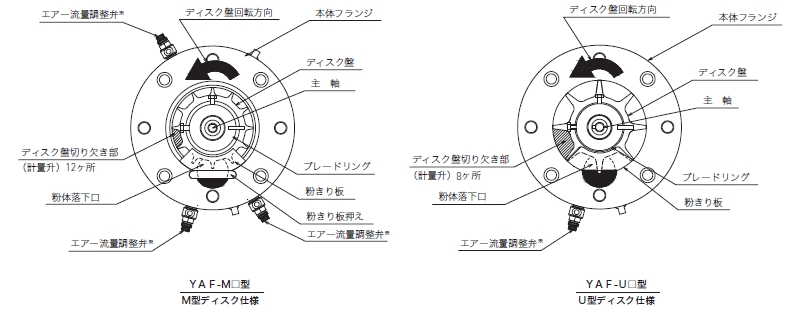

下図はＹＡＦ－Ｍ□型と、ＹＡＦ－Ｕ□型の本体内部構造です。
※ エアー流量調整弁はオプションです。
