供給機動作説明

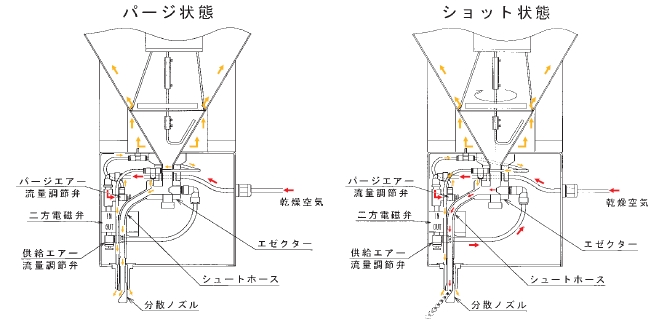

1. 空気供給源からの空気は二方電磁弁の一次側で分岐され、パージエアー調節弁を経て、シュートホースを掃気するエアパージと、分散ノズル先端の乾燥を行うアウトパージの二つが常時行われます。

2. 二方電磁弁は、シーケンサ内にあらかじめ設定された濃度タイマーによって制御され、給水パルス信号がこのタイマーに入力されるたびに、一定時間だけ励磁されます。

3. 二方電磁弁が励磁されると、空気は入口側(IN)から出口側(OUT)に流れ、駆動エアーが空気エゼクターに一定時間だけ供給されます。

4. 空気エゼクター内で発生した真空により、ホッパーからエゼクターに導かれた一定量の粉体を、シュートホース・分散ノズルを通じて外部に給粉します。
